离心压缩机之典型振动特征

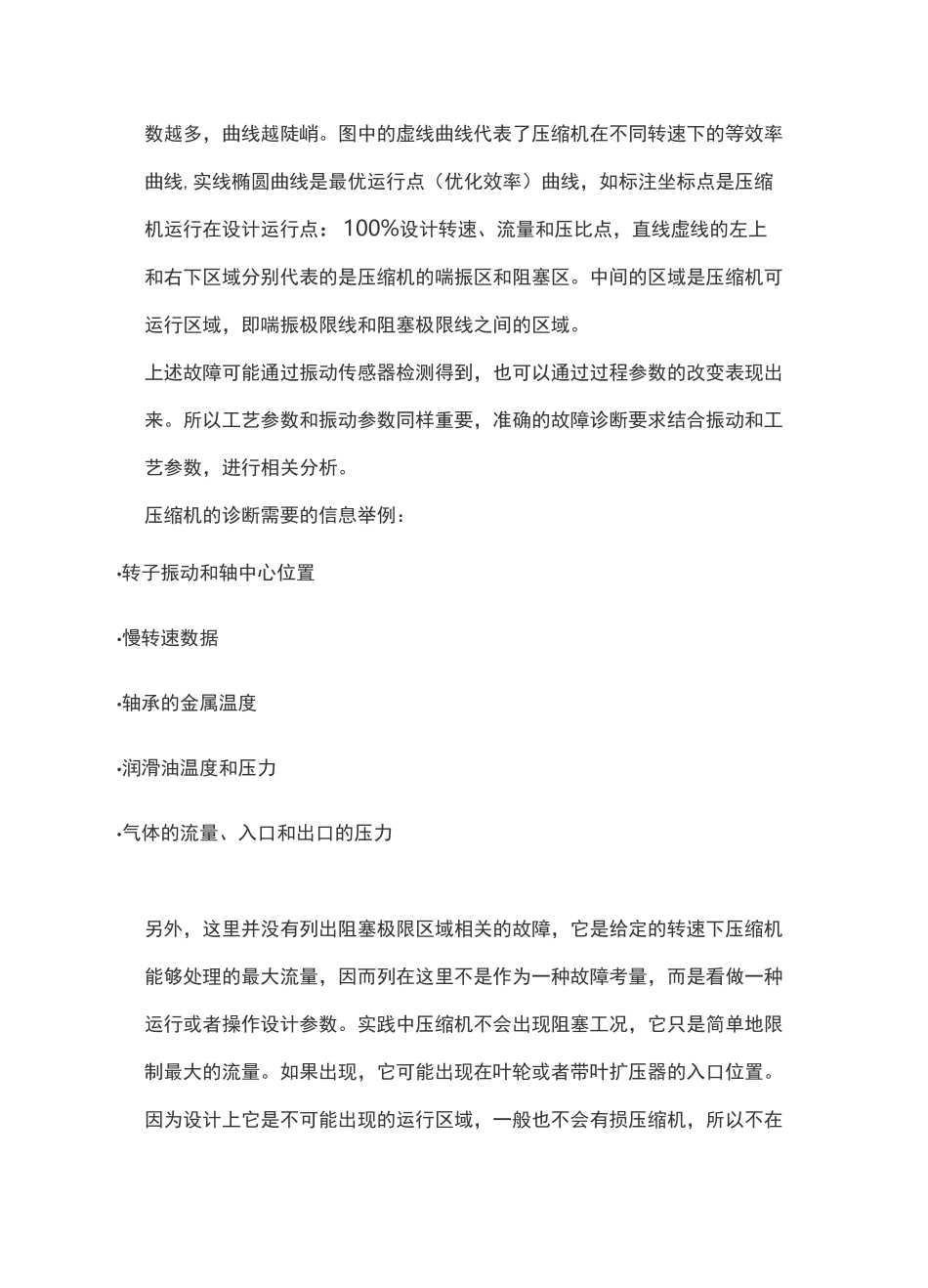

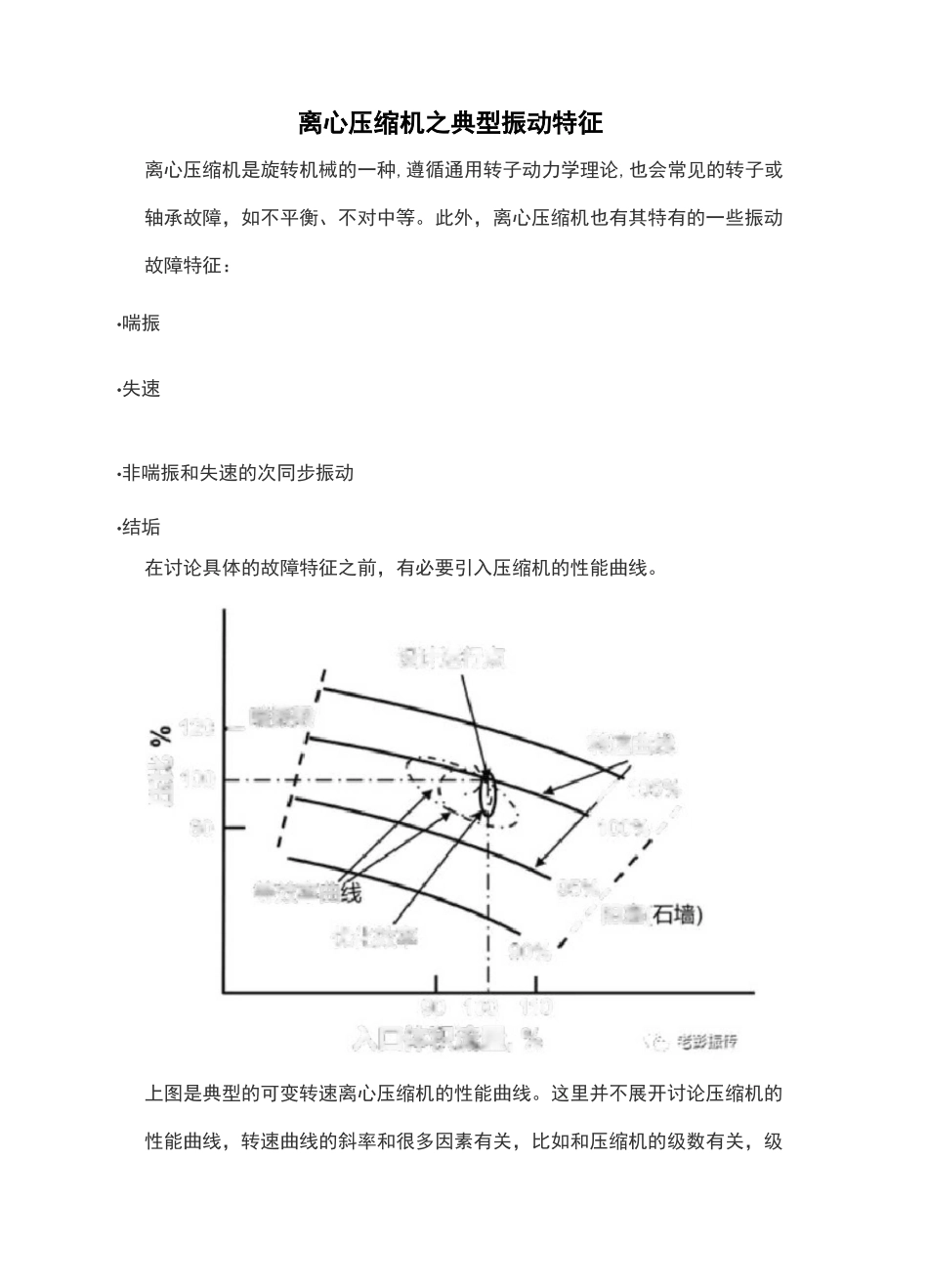

8等效率曲9090100110 入口体积流量,%%—一一 L""F12Ag100设计运行_喘振限转速曲/105%wo%/z95%z/阻 8(优化效离心压缩机之典型振动特征离心压缩机是旋转机械的一种,遵循通用转子动力学理论,也会常见的转子或轴承故障，如不平衡、不对中等。此外，离心压缩机也有其特有的一些振动故障特征：•喘振•失速•非喘振和失速的次同步振动•结垢在讨论具体的故障特征之前，有必要引入压缩机的性能曲线。上图是典型的可变转速离心压缩机的性能曲线。这里并不展开讨论压缩机的性能曲线，转速曲线的斜率和很多因素有关，比如和压缩机的级数有关，级数越多，曲线越陡峭。图中的虚线曲线代表了压缩机在不同转速下的等效率曲线,实线椭圆曲线是最优运行点（优化效率）曲线，如标注坐标点是压缩机运行在设计运行点：100%设计转速、流量和压比点，直线虚线的左上和右下区域分别代表的是压缩机的喘振区和阻塞区。中间的区域是压缩机可运行区域，即喘振极限线和阻塞极限线之间的区域。上述故障可能通过振动传感器检测得到，也可以通过过程参数的改变表现出来。所以工艺参数和振动参数同样重要，准确的故障诊断要求结合振动和工艺参数，进行相关分析。压缩机的诊断需要的信息举例：•转子振动和轴中心位置•慢转速数据•轴承的金属温度•润滑油温度和压力•气体的流量、入口和出口的压力另外，这里并没有列出阻塞极限区域相关的故障，它是给定的转速下压缩机能够处理的最大流量，因而列在这里不是作为一种故障考量，而是看做一种运行或者操作设计参数。实践中压缩机不会出现阻塞工况，它只是简单地限制最大的流量。如果出现，它可能出现在叶轮或者带叶扩压器的入口位置。因为设计上它是不可能出现的运行区域，一般也不会有损压缩机，所以不在这里讨论。Di喘振的过程A-B_►0-D-►AA~B 发生喘振，20〜50ms；C~D 退出喘振，20〜120ms,A-B-C-入口体枳流喘振喘振是压缩机内部的一种流体诱导失稳，主要开始发生在后端管网压力大于压缩机的出口气体压力，并在管网压力等于入口压力处上下波动。喘振的特点就是压缩机内气体的倒流和顺流转换，并来回剧烈抽压缩机的设计是压缩一定体积流速的气体使其达到给定的出口压力，希望单向稳定流动。气体回流会导致振动提高、温度上升，并可能伴随特殊的“哮喘、吼叫”般噪声，容易导致压缩机跳机和不可逆损坏。A—个周期大约 0.3〜3s。•压缩机到达喘振点 A,失去压缩气体的能力•出口压力突降,出口管线的压力大于压缩机出口压力,发生...
