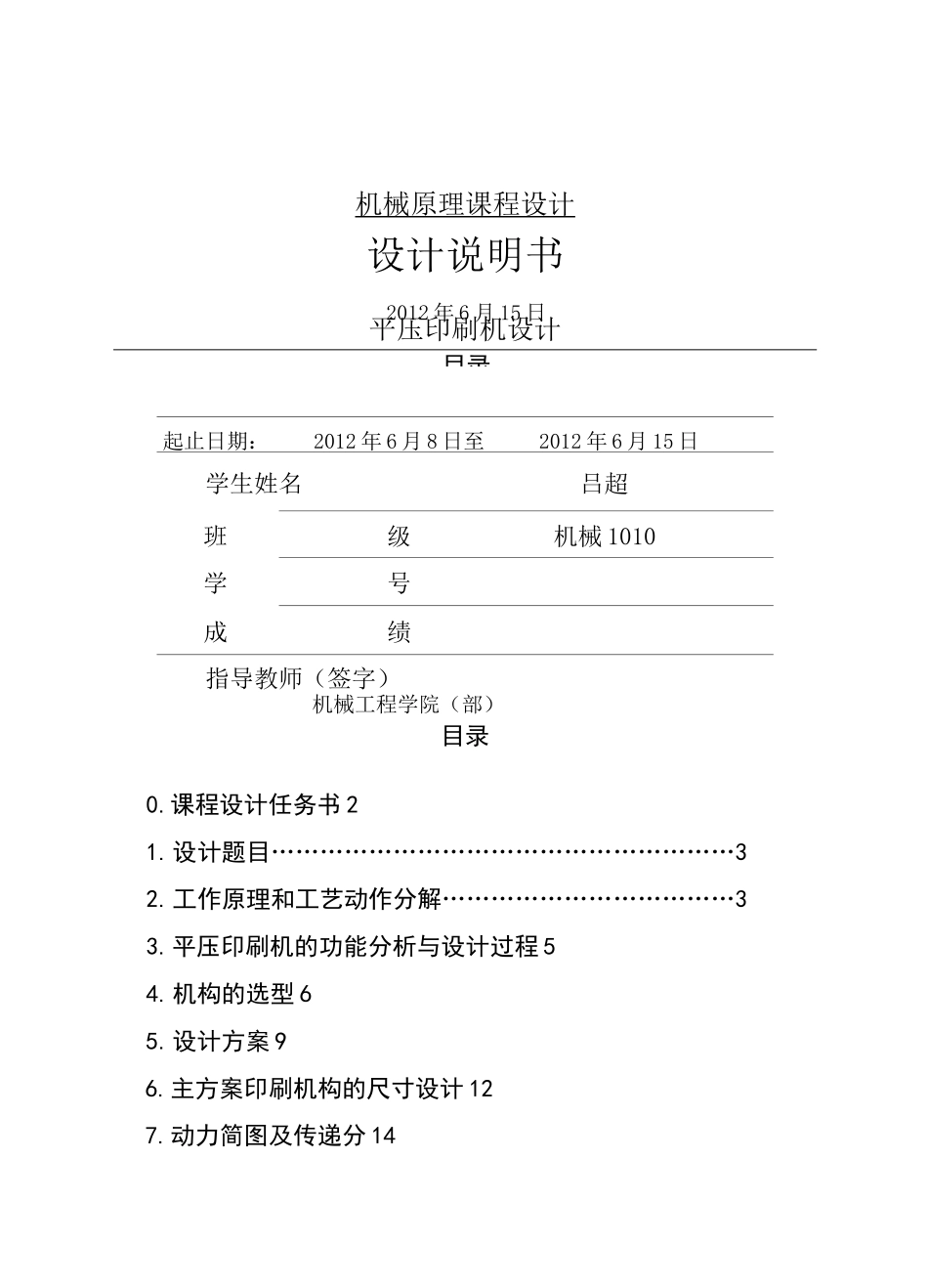

湖南工业大学课程设计资料袋机械工程学院（系、部）第二学年第_二学期课程名称机械原理课程设计指导教师邹培海职称教授学生姓名吕超专业班级机械 1010 学号 10405701011题目平压印刷机设计成绩起止日期 2012 年 6 月 8 日〜2012年 6 月 15 日目录清单序号材料名称资料数量备注1课程设计任务书12课程设计说明书13课程设计图纸若干张3562012 年 6 月 15 日目录机械原理课程设计设计说明书平压印刷机设计起止日期：2012 年 6 月 8 日至2012 年 6 月 15 日学生姓名吕超班级机械 1010学号成绩指导教师（签字）机械工程学院（部）目录0.课程设计任务书 21.设计题目…………………………………………………32.工作原理和工艺动作分解………………………………33.平压印刷机的功能分析与设计过程 54.机构的选型 65.设计方案 96.主方案印刷机构的尺寸设计 127.动力简图及传递分 148.机械传动系统的速比和变速机构 149.动力系统参数及工作流程图 1510..........................平压印刷机三维图设计 1711•参考资料 1812.设计总结 18湖南工业大学课程设计任务书2011—2012 学年第 2 学期机械工程学院（系、部）机械类专业机械 1010 班级课程名称：机械原理课程设计设计题目：平压印刷机设计完成期限：自 20012 年 6 月 8 日至 2012 年 6 月 15 日共 1 周内容及任务一、设计的任务与主要技术参数平压印刷机是一种简易的印刷机，适合于印刷各种 8 开以下的印刷平。它的工作原理：将油墨刷在固定的平面签字版上，然后将装夹了白纸的平板印头紧密接触而完成一次印刷。其工作过程犹如盖章，平压印刷机中的“图章”是不动的，纸张贴近时完成一次印刷。平压印刷机需要实现三个动作：装有白纸的印头往复摆动，油辊在固定签字版上上下滚动使油辊油墨均匀。其余设计参数是：1）实现印头、油辊、油盘运动机构由一个电动机带动，通过传动系统使其具有 1600~1800r/h 的印刷能力；2）电动机的功率 P=0.75kw、转速 n=910r/min,电动机可以放在机架的左侧或底部；3）印头的摆角为 70°，印头的返回行程和工作行程的平均速度之比 K=1.1183）油辊摆杆自垂直位置运动到铅字版下端的摆角为 110°；5）油盘直径为 300mm，油辊的起始位置就在油盘的边缘；6）要求机构的传动性能良好，结构紧凑，易于制造；二、设计工作量要求：对设计任务课题进行工作原理和工艺动作分解，根据工艺动作和协调要求拟定运动循环...
