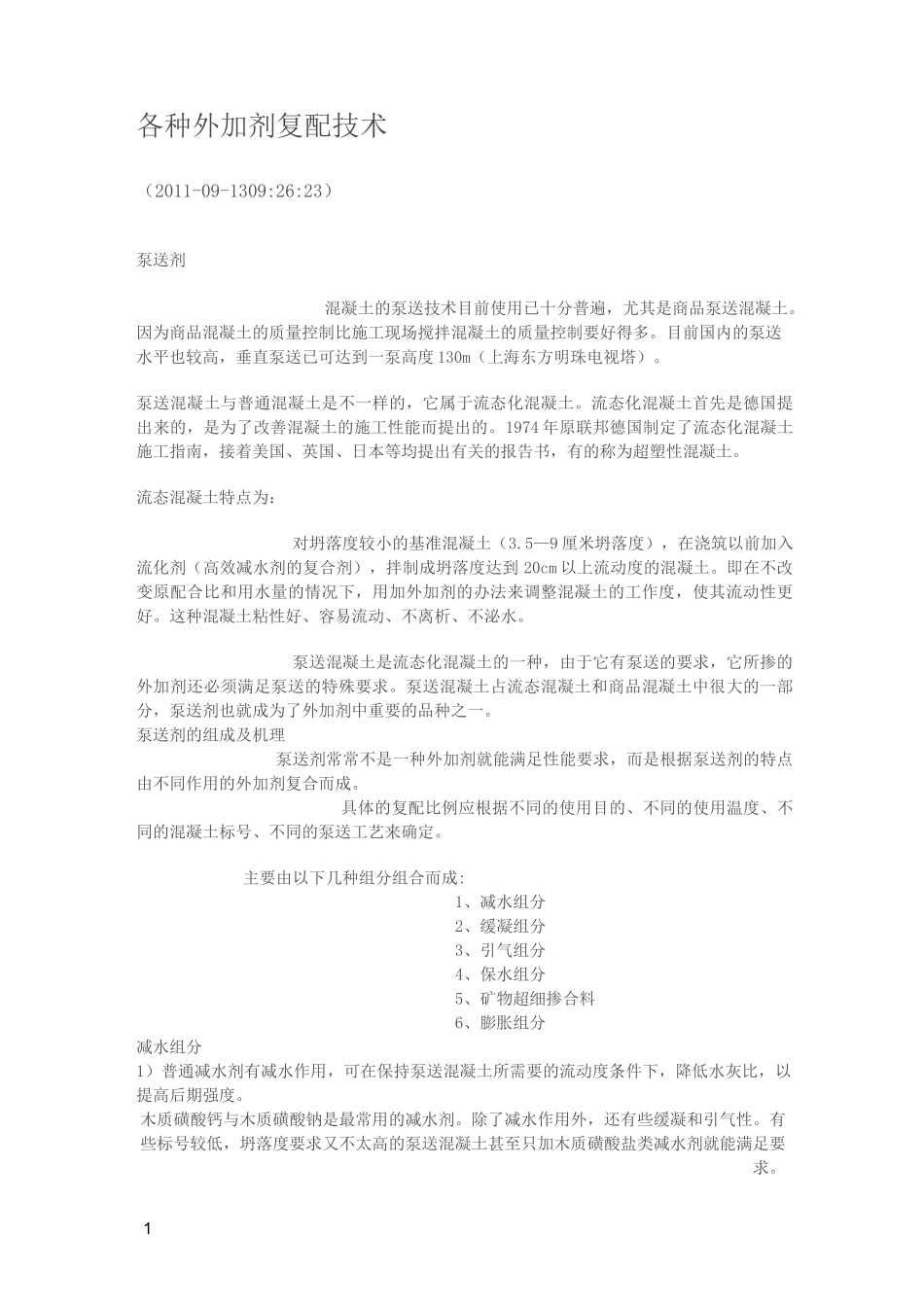

1各种外加剂复配技术（2011-09-1309:26:23）泵送剂混凝土的泵送技术目前使用已十分普遍，尤其是商品泵送混凝土。因为商品混凝土的质量控制比施工现场搅拌混凝土的质量控制要好得多。目前国内的泵送水平也较高，垂直泵送已可达到一泵高度 130m（上海东方明珠电视塔）。泵送混凝土与普通混凝土是不一样的，它属于流态化混凝土。流态化混凝土首先是德国提出来的，是为了改善混凝土的施工性能而提出的。1974 年原联邦德国制定了流态化混凝土施工指南，接着美国、英国、日本等均提出有关的报告书，有的称为超塑性混凝土。流态混凝土特点为：对坍落度较小的基准混凝土（3.5—9 厘米坍落度），在浇筑以前加入流化剂（高效减水剂的复合剂），拌制成坍落度达到 20cm 以上流动度的混凝土。即在不改变原配合比和用水量的情况下，用加外加剂的办法来调整混凝土的工作度，使其流动性更好。这种混凝土粘性好、容易流动、不离析、不泌水。泵送混凝土是流态化混凝土的一种，由于它有泵送的要求，它所掺的外加剂还必须满足泵送的特殊要求。泵送混凝土占流态混凝土和商品混凝土中很大的一部分，泵送剂也就成为了外加剂中重要的品种之一。泵送剂的组成及机理泵送剂常常不是一种外加剂就能满足性能要求，而是根据泵送剂的特点由不同作用的外加剂复合而成。具体的复配比例应根据不同的使用目的、不同的使用温度、不同的混凝土标号、不同的泵送工艺来确定。主要由以下几种组分组合而成:1、减水组分2、缓凝组分3、引气组分4、保水组分5、矿物超细掺合料6、膨胀组分减水组分1）普通减水剂有减水作用，可在保持泵送混凝土所需要的流动度条件下，降低水灰比，以提高后期强度。木质磺酸钙与木质磺酸钠是最常用的减水剂。除了减水作用外，还有些缓凝和引气性。有些标号较低，坍落度要求又不太高的泵送混凝土甚至只加木质磺酸盐类减水剂就能满足要求。2普通减水剂中的糖钙类减水剂，则常常作为缓凝组分引入泵送剂中减水组分（2）高效减水剂在混凝土设计强度高、坍落度值要求高的泵送混凝土中，如高性能混凝土用的泵送剂中必须使用高效减水剂，如萘系减水剂、三聚氰胺减水剂、脂肪酸系减水剂。这些减水剂减水率高，适于配制高标号、大坍落度、白流平泵送混凝土。这些减水剂坍落度损失较大，需要复合缓凝剂。氨基磺酸盐减水剂、聚羧酸盐减水剂属低坍落度损失减水剂，而且更适用于配制低水灰比的高性能混凝土。在水灰比 0。3 时，氨基磺酸盐的减水率可高达 30%，而在水灰比...
