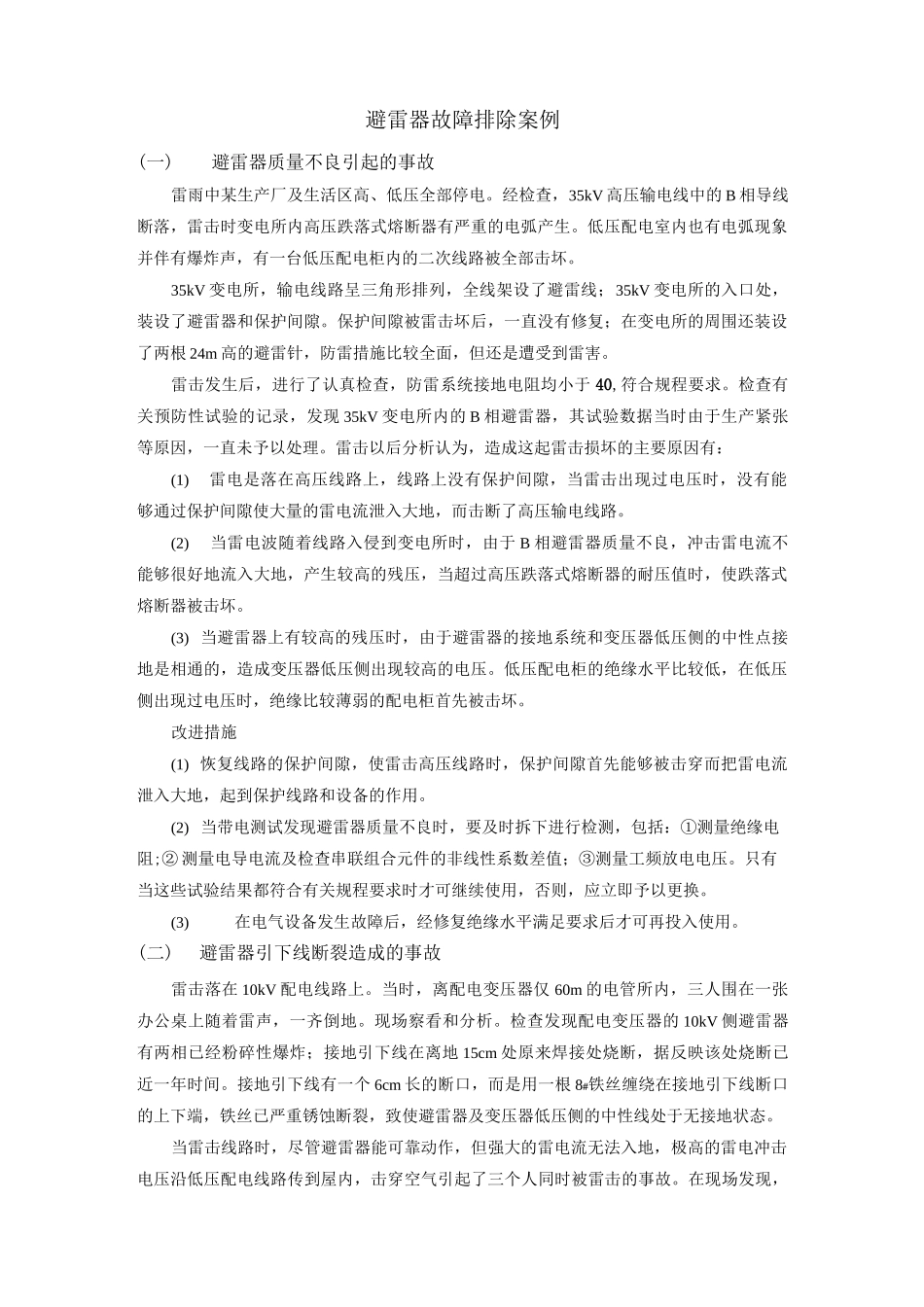

避雷器故障排除案例(一)避雷器质量不良引起的事故雷雨中某生产厂及生活区高、低压全部停电。经检查，35kV 高压输电线中的 B 相导线断落，雷击时变电所内高压跌落式熔断器有严重的电弧产生。低压配电室内也有电弧现象并伴有爆炸声，有一台低压配电柜内的二次线路被全部击坏。35kV 变电所，输电线路呈三角形排列，全线架设了避雷线；35kV 变电所的入口处，装设了避雷器和保护间隙。保护间隙被雷击坏后，一直没有修复；在变电所的周围还装设了两根 24m 高的避雷针，防雷措施比较全面，但还是遭受到雷害。雷击发生后，进行了认真检查，防雷系统接地电阻均小于 40,符合规程要求。检查有关预防性试验的记录，发现 35kV 变电所内的 B 相避雷器，其试验数据当时由于生产紧张等原因，一直未予以处理。雷击以后分析认为，造成这起雷击损坏的主要原因有：(1)雷电是落在高压线路上，线路上没有保护间隙，当雷击出现过电压时，没有能够通过保护间隙使大量的雷电流泄入大地，而击断了高压输电线路。(2)当雷电波随着线路入侵到变电所时，由于 B 相避雷器质量不良，冲击雷电流不能够很好地流入大地，产生较高的残压，当超过高压跌落式熔断器的耐压值时，使跌落式熔断器被击坏。(3) 当避雷器上有较高的残压时，由于避雷器的接地系统和变压器低压侧的中性点接地是相通的，造成变压器低压侧出现较高的电压。低压配电柜的绝缘水平比较低，在低压侧出现过电压时，绝缘比较薄弱的配电柜首先被击坏。改进措施(1) 恢复线路的保护间隙，使雷击高压线路时，保护间隙首先能够被击穿而把雷电流泄入大地，起到保护线路和设备的作用。(2) 当带电测试发现避雷器质量不良时，要及时拆下进行检测，包括：①测量绝缘电阻;② 测量电导电流及检查串联组合元件的非线性系数差值；③测量工频放电电压。只有当这些试验结果都符合有关规程要求时才可继续使用，否则，应立即予以更换。(3)在电气设备发生故障后，经修复绝缘水平满足要求后才可再投入使用。(二)避雷器引下线断裂造成的事故雷击落在 10kV 配电线路上。当时，离配电变压器仅 60m 的电管所内，三人围在一张办公桌上随着雷声，一齐倒地。现场察看和分析。检查发现配电变压器的 10kV 侧避雷器有两相已经粉碎性爆炸；接地引下线在离地 15cm 处原来焊接处烧断，据反映该处烧断已近一年时间。接地引下线有一个 6cm 长的断口，而是用一根 8#铁丝缠绕在接地引下线断口的上下端，铁丝已严重锈蚀断裂，致使避...
