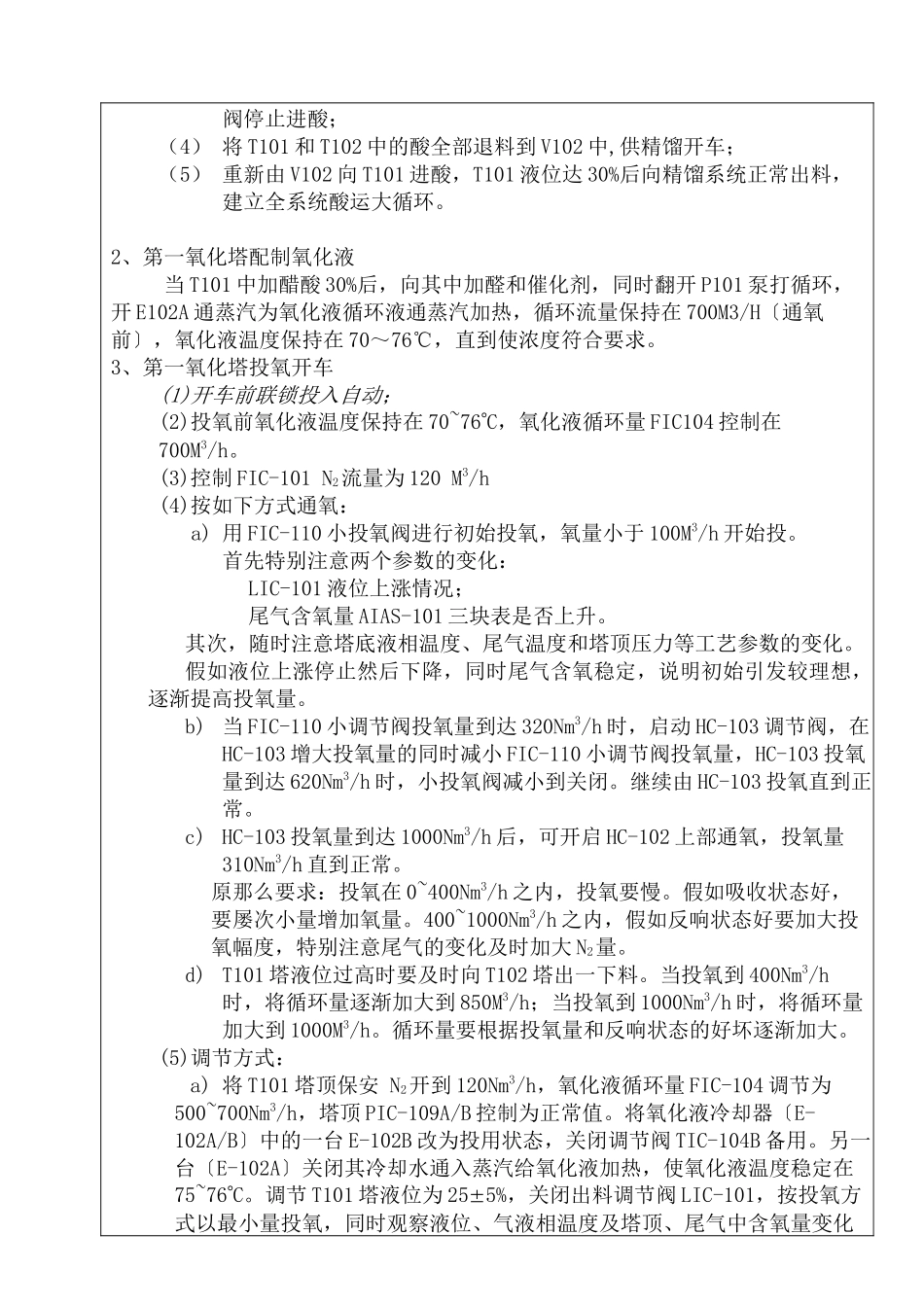

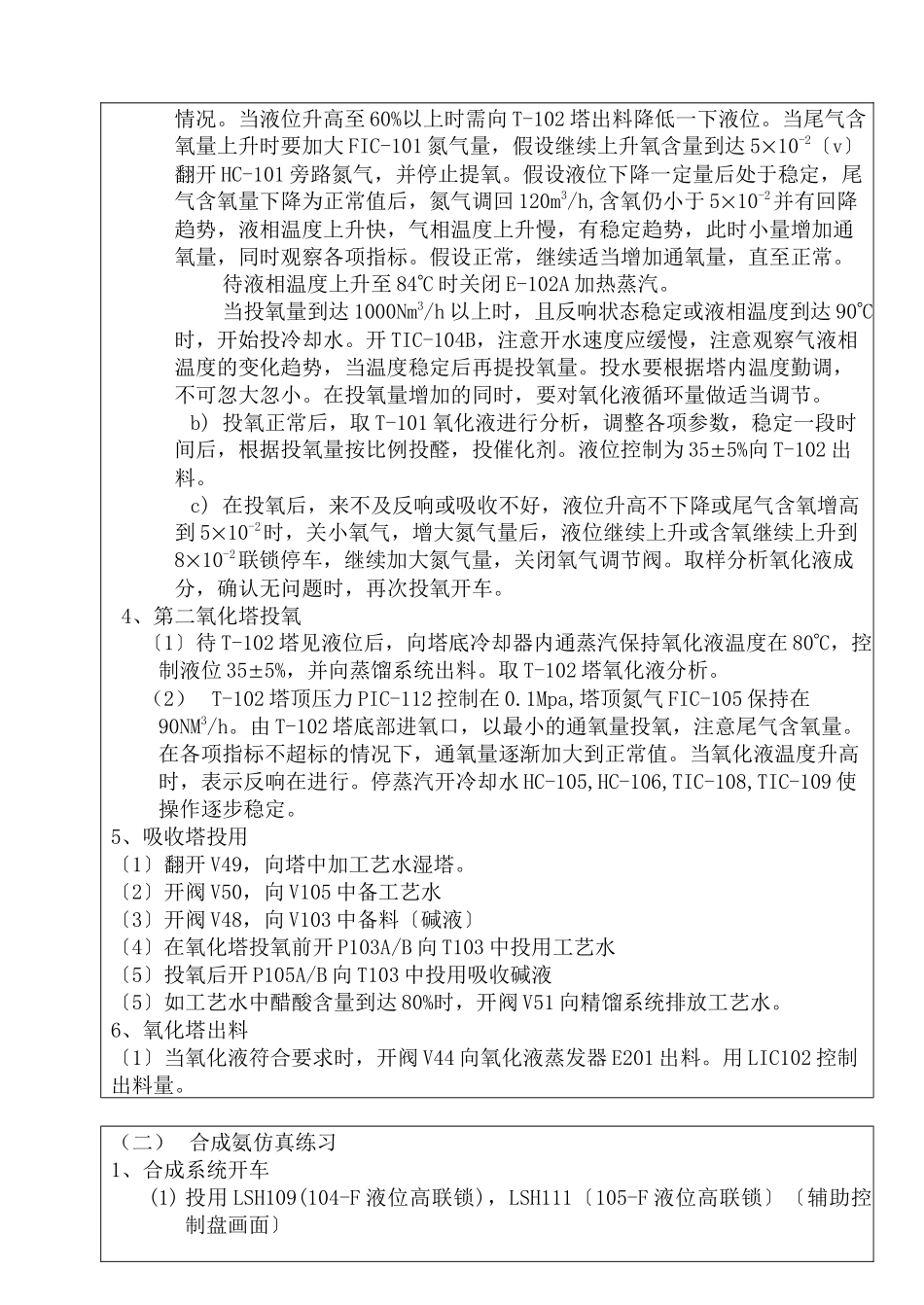

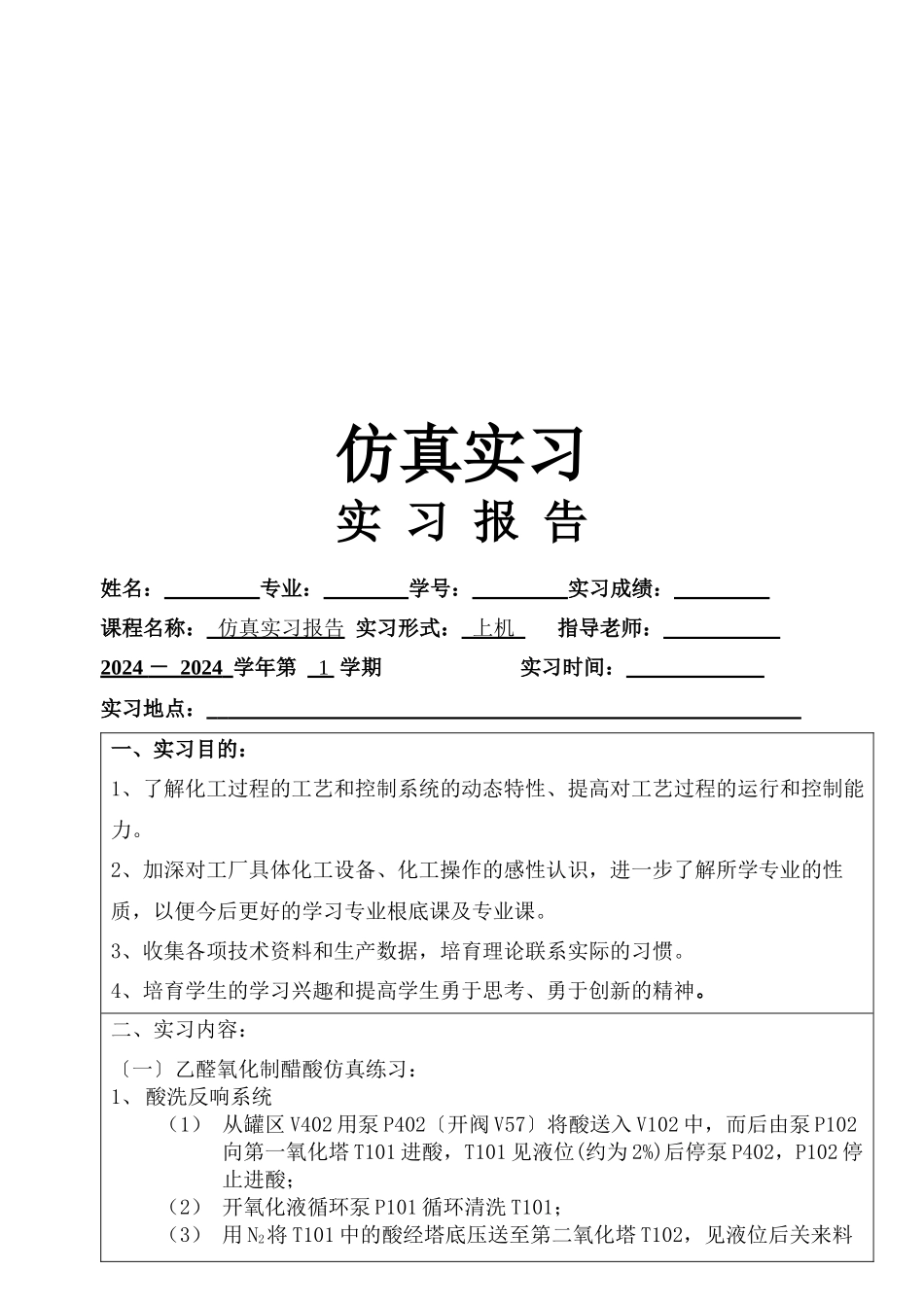

仿真实习实 习 报 告姓名： 专业： 学号： 实习成绩： 课程名称： 仿真实习报告 实习形式： 上机 指导老师： 2024 － 2024 学年第 1 学期 实习时间： 实习地点： 一、实习目的：1、了解化工过程的工艺和控制系统的动态特性、提高对工艺过程的运行和控制能力。2、加深对工厂具体化工设备、化工操作的感性认识，进一步了解所学专业的性质，以便今后更好的学习专业根底课及专业课。3、收集各项技术资料和生产数据，培育理论联系实际的习惯。4、培育学生的学习兴趣和提高学生勇于思考、勇于创新的精神。二、实习内容：〔一〕乙醛氧化制醋酸仿真练习：1、酸洗反响系统（1） 从罐区 V402 用泵 P402〔开阀 V57〕将酸送入 V102 中，而后由泵 P102向第一氧化塔 T101 进酸，T101 见液位(约为 2%)后停泵 P402，P102 停止进酸；（2） 开氧化液循环泵 P101 循环清洗 T101；（3） 用 N2将 T101 中的酸经塔底压送至第二氧化塔 T102，见液位后关来料阀停止进酸；（4） 将 T101 和 T102 中的酸全部退料到 V102 中,供精馏开车；（5） 重新由 V102 向 T101 进酸，T101 液位达 30%后向精馏系统正常出料，建立全系统酸运大循环。2、第一氧化塔配制氧化液 当 T101 中加醋酸 30%后，向其中加醛和催化剂，同时翻开 P101 泵打循环，开 E102A 通蒸汽为氧化液循环液通蒸汽加热，循环流量保持在 700M3/H〔通氧前〕，氧化液温度保持在 70～76℃，直到使浓度符合要求。3、第一氧化塔投氧开车(1)开车前联锁投入自动；(2)投氧前氧化液温度保持在 70~76C，氧化液循环量 FIC104 控制在700M3/h。(3)控制 FIC-101 N2流量为 120 M3/h(4)按如下方式通氧：a) 用 FIC-110 小投氧阀进行初始投氧，氧量小于 100M3/h 开始投。首先特别注意两个参数的变化：LIC-101 液位上涨情况；尾气含氧量 AIAS-101 三块表是否上升。其次，随时注意塔底液相温度、尾气温度和塔顶压力等工艺参数的变化。假如液位上涨停止然后下降，同时尾气含氧稳定，说明初始引发较理想，逐渐提高投氧量。b) 当 FIC-110 小调节阀投氧量到达 320Nm3/h 时，启动 HC-103 调节阀，在HC-103 增大投氧量的同时减小 FIC-110 小调节阀投氧量，HC-103 投氧量到达 620Nm3/h 时，小投氧阀减小到关闭。继续由 HC-103 投氧直到正常。c) HC-103 投氧量到达 1000Nm3/h 后，可开启 HC-102 上部通氧，投氧量310Nm3/h 直到正常。原...
