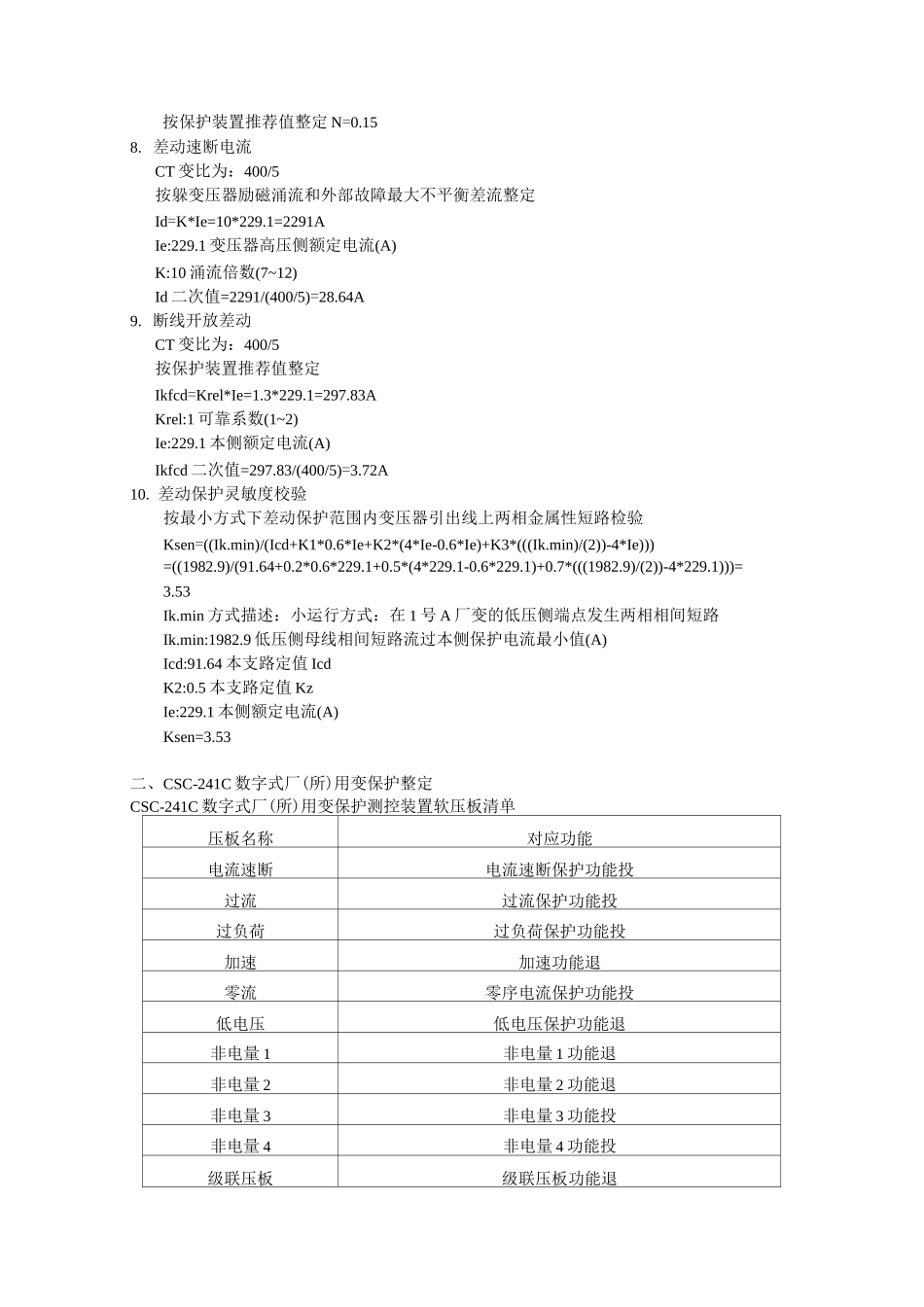

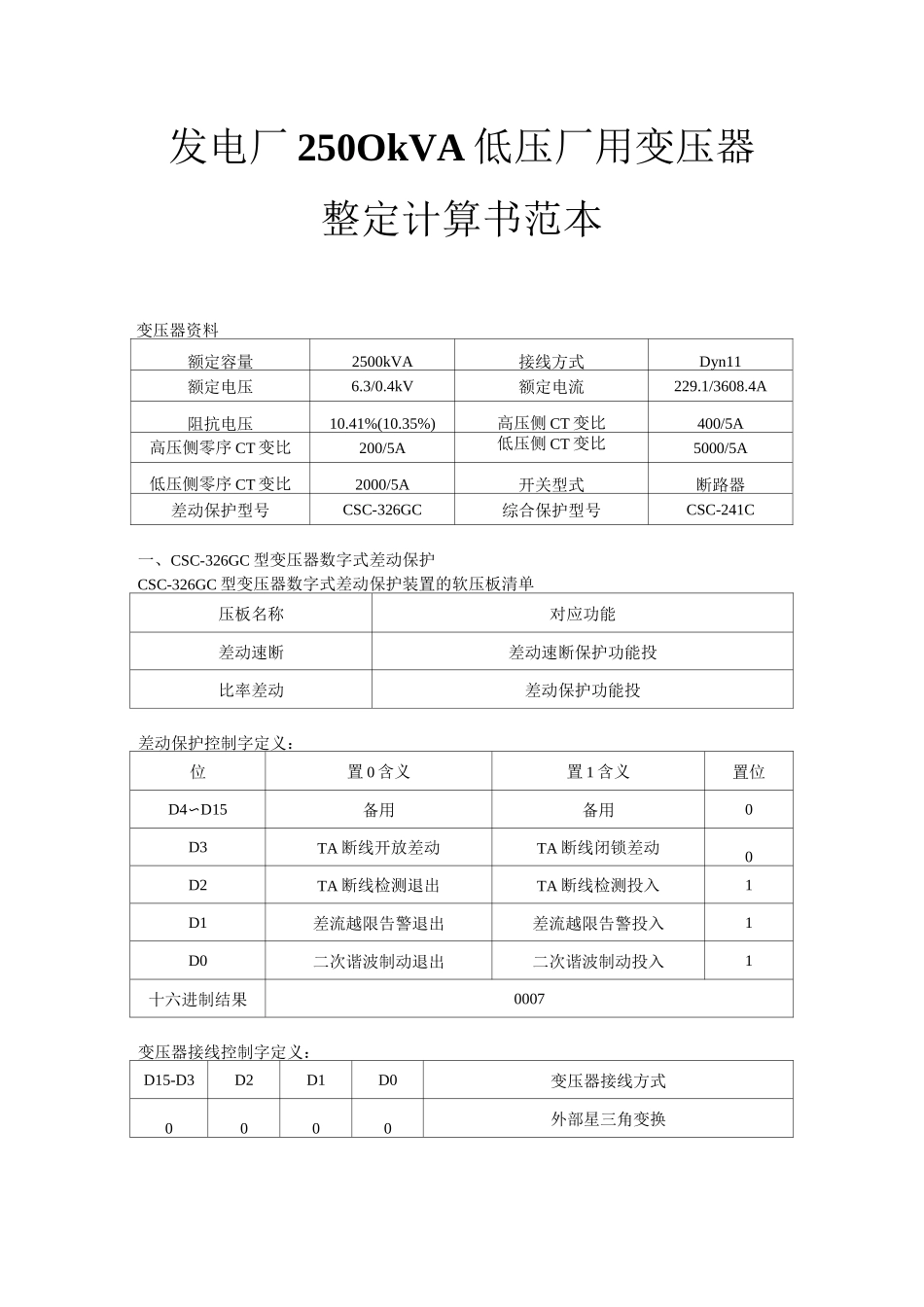

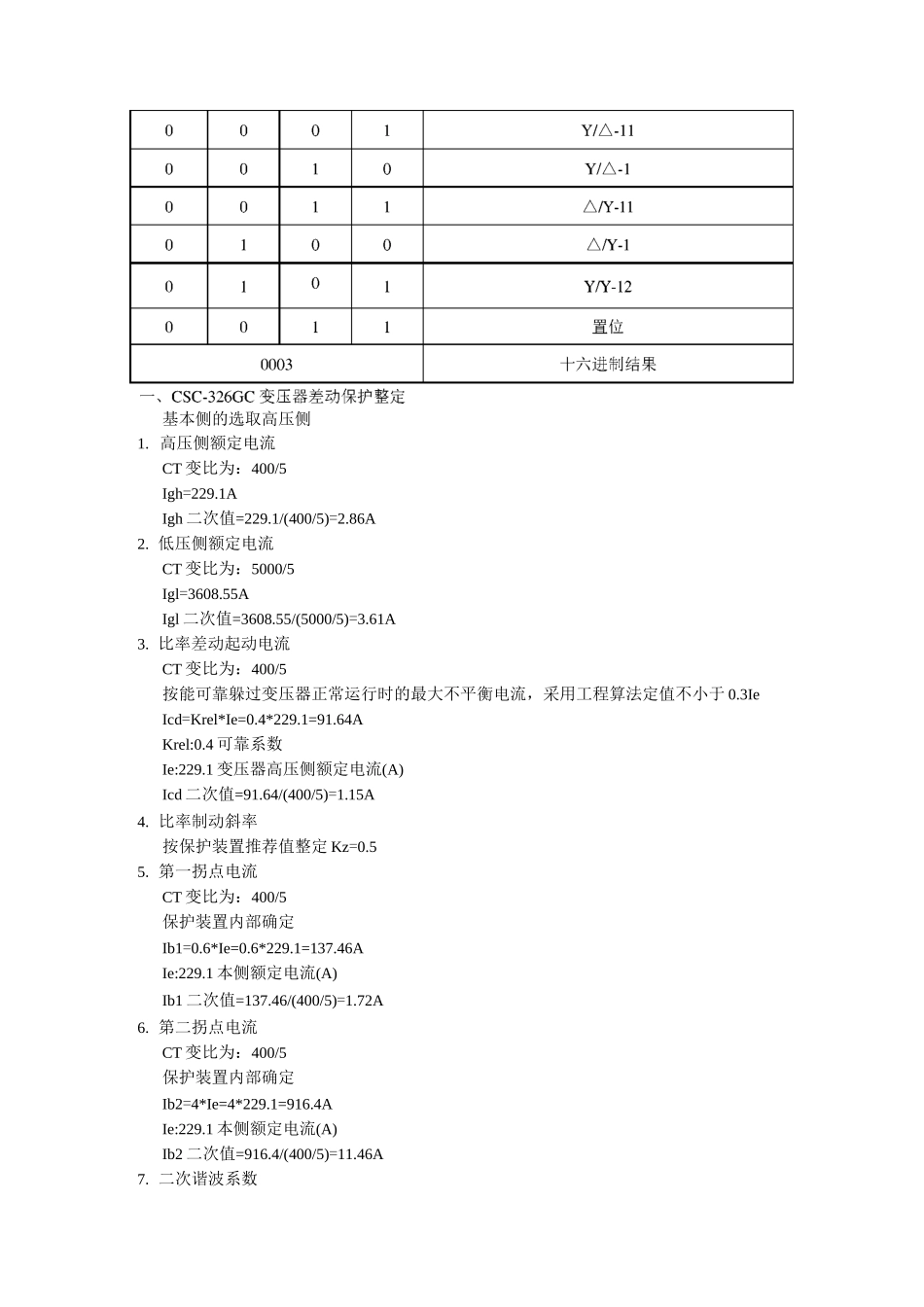

发电厂 250OkVA 低压厂用变压器整定计算书范本变压器资料额定容量2500kVA接线方式Dyn11额定电压6.3/0.4kV额定电流229.1/3608.4A阻抗电压10.41%(10.35%)高压侧 CT 变比400/5A高压侧零序 CT 变比200/5A低压侧 CT 变比5000/5A低压侧零序 CT 变比2000/5A开关型式断路器差动保护型号CSC-326GC综合保护型号CSC-241C一、CSC-326GC 型变压器数字式差动保护CSC-326GC 型变压器数字式差动保护装置的软压板清单压板名称对应功能差动速断差动速断保护功能投比率差动差动保护功能投差动保护控制字定义:位置 0 含义置 1 含义置位D4〜D15备用备用0D3TA 断线开放差动TA 断线闭锁差动0D2TA 断线检测退出TA 断线检测投入1D1差流越限告警退出差流越限告警投入1D0二次谐波制动退出二次谐波制动投入1十六进制结果0007变压器接线控制字定义:D15-D3D2D1D0变压器接线方式0000外部星三角变换基本侧的选取高压侧1. 高压侧额定电流CT 变比为:400/5Igh=229.1AIgh 二次值=229.1/(400/5)=2.86A2. 低压侧额定电流CT 变比为:5000/5Igl=3608.55AIgl 二次值=3608.55/(5000/5)=3.61A3. 比率差动起动电流CT 变比为:400/5按能可靠躲过变压器正常运行时的最大不平衡电流,采用工程算法定值不小于 0.3IeIcd=Krel*Ie=0.4*229.1=91.64AKrel:0.4 可靠系数Ie:229.1 变压器高压侧额定电流(A)Icd 二次值=91.64/(400/5)=1.15A4. 比率制动斜率按保护装置推荐值整定 Kz=0.55. 第一拐点电流CT 变比为:400/5保护装置内部确定Ib1=0.6*Ie=0.6*229.1=137.46AIe:229.1 本侧额定电流(A)Ib1 二次值=137.46/(400/5)=1.72A6. 第二拐点电流CT 变比为:400/5保护装置内部确定Ib2=4*Ie=4*229.1=916.4AIe:229.1 本侧额定电流(A)Ib2 二次值=916.4/(400/5)=11.46A7. 二次谐波系数按保护装置推荐值整定 N=0.158. 差动速断电流CT 变比为:400/5按躲变压器励磁涌流和外部故障最大不平衡差流整定Id=K*Ie=10*229.1=2291AIe:229.1 变压器高压侧额定电流(A)K:10 涌流倍数(7~12)Id 二次值=2291/(400/5)=28.64A9. 断线开放差动CT 变比为:400/5按保护装置推荐值整定Ikfcd=Krel*Ie=1.3*229.1=297.83AKrel:1 可靠系数(1~2)Ie:229.1 本侧额定电流(A)Ikfcd 二次值=297.83/(400/5)=3.72A10. 差动保护灵敏度校验按最小方式下差动保护范围内变压器引出线上两相金属性短路检验Ksen=((Ik.min)/(Icd+K1*0.6*Ie+K2*(4*Ie-0.6*Ie)+K3*(((Ik.min)/(2))-4*Ie)))=((1982.9)/(91...
