各种试验仪器设备校验方法与规程

各种试验仪器设备校验方法与规程_第1页
1/91
各种试验仪器设备校验方法与规程_第2页
2/91
各种试验仪器设备校验方法与规程_第3页
3/91

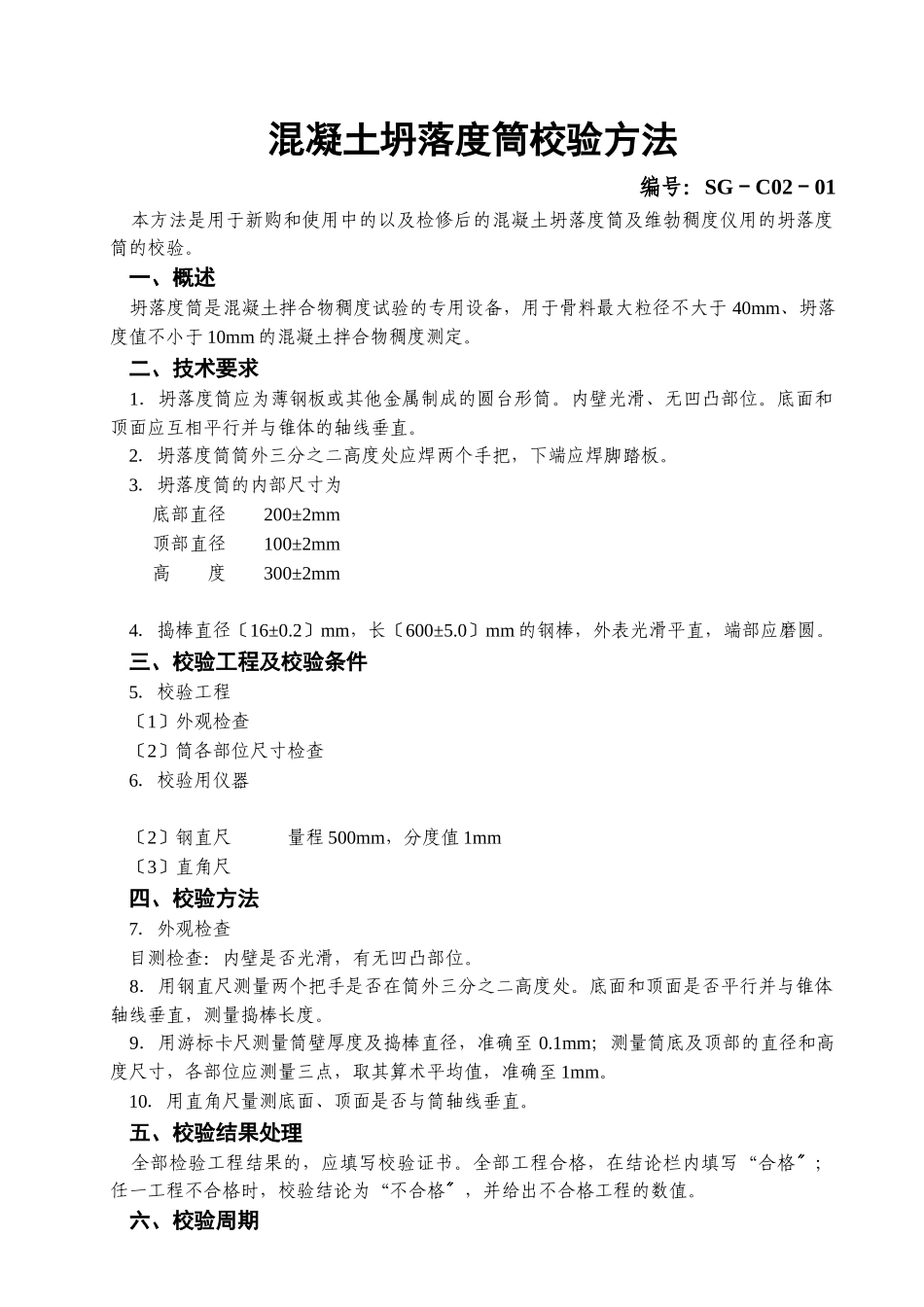

混凝土坍落度筒校验方法编号:SG-C02-01 本方法是用于新购和使用中的以及检修后的混凝土坍落度筒及维勃稠度仪用的坍落度筒的校验。 一、概述 坍落度筒是混凝土拌合物稠度试验的专用设备,用于骨料最大粒径不大于 40mm、坍落度值不小于 10mm 的混凝土拌合物稠度测定。 二、技术要求 1.坍落度筒应为薄钢板或其他金属制成的圆台形筒。内壁光滑、无凹凸部位。底面和顶面应互相平行并与锥体的轴线垂直。 2.坍落度筒筒外三分之二高度处应焊两个手把,下端应焊脚踏板。 3.坍落度筒的内部尺寸为 底部直径 200±2mm 顶部直径 100±2mm 高 度 300±2mm 4.捣棒直径〔16±0.2〕mm,长〔600±5.0〕mm 的钢棒,外表光滑平直,端部应磨圆。 三、校验工程及校验条件 5.校验工程 〔1〕外观检查 〔2〕筒各部位尺寸检查 6.校验用仪器 〔2〕钢直尺 量程 500mm,分度值 1mm 〔3〕直角尺 四、校验方法 7.外观检查 目测检查:内壁是否光滑,有无凹凸部位。 8.用钢直尺测量两个把手是否在筒外三分之二高度处。底面和顶面是否平行并与锥体轴线垂直,测量捣棒长度。 9.用游标卡尺测量筒壁厚度及捣棒直径,准确至 0.1mm;测量筒底及顶部的直径和高度尺寸,各部位应测量三点,取其算术平均值,准确至 1mm。 10.用直角尺量测底面、顶面是否与筒轴线垂直。 五、校验结果处理 全部检验工程结果的,应填写校验证书。全部工程合格,在结论栏内填写“合格;〞任一工程不合格时,校验结论为“不合格,并给出不合格工程的数值。〞 六、校验周期 校验周期为一年。 注:本方法摘自铁道部?铁路工程试验专用仪器校验方法?。附录 1坍落筒校验记录送验单位 仪器编号 校验号 项 目校验数据结果一、外观检查1.内壁:2.底面和顶面3.底面与锥体轴线:4.顶面与锥体轴线:5.手把、脚踏板:6.捣棒二、筒各部位尺寸1.壁 厚〔1〕 〔2〕 〔3〕 平均 2.底部直径〔1〕 〔2〕 〔3〕 平均 3.顶部直径〔1〕 〔2〕 〔3〕 平均 4.高 度〔1〕 〔2〕 〔3〕 平均 5.捣棒长度 6.捣棒直径 三、校验结论: 校验员 核验员 校验日期 年 月 日混凝土及砂浆试模校验方法编号:SG-C02-02 本方法适用于新购和使用中的各种混凝土、砂浆试模的校验。 一、技术要求 1.组成模腔的各平面应刨光,其不平度应不大于 0.05mm。 2.承压面与相邻面的不垂直度不应超过±0.5 度。 3.模型的内部尺寸 试模尺寸〔mm〕 边 ...
