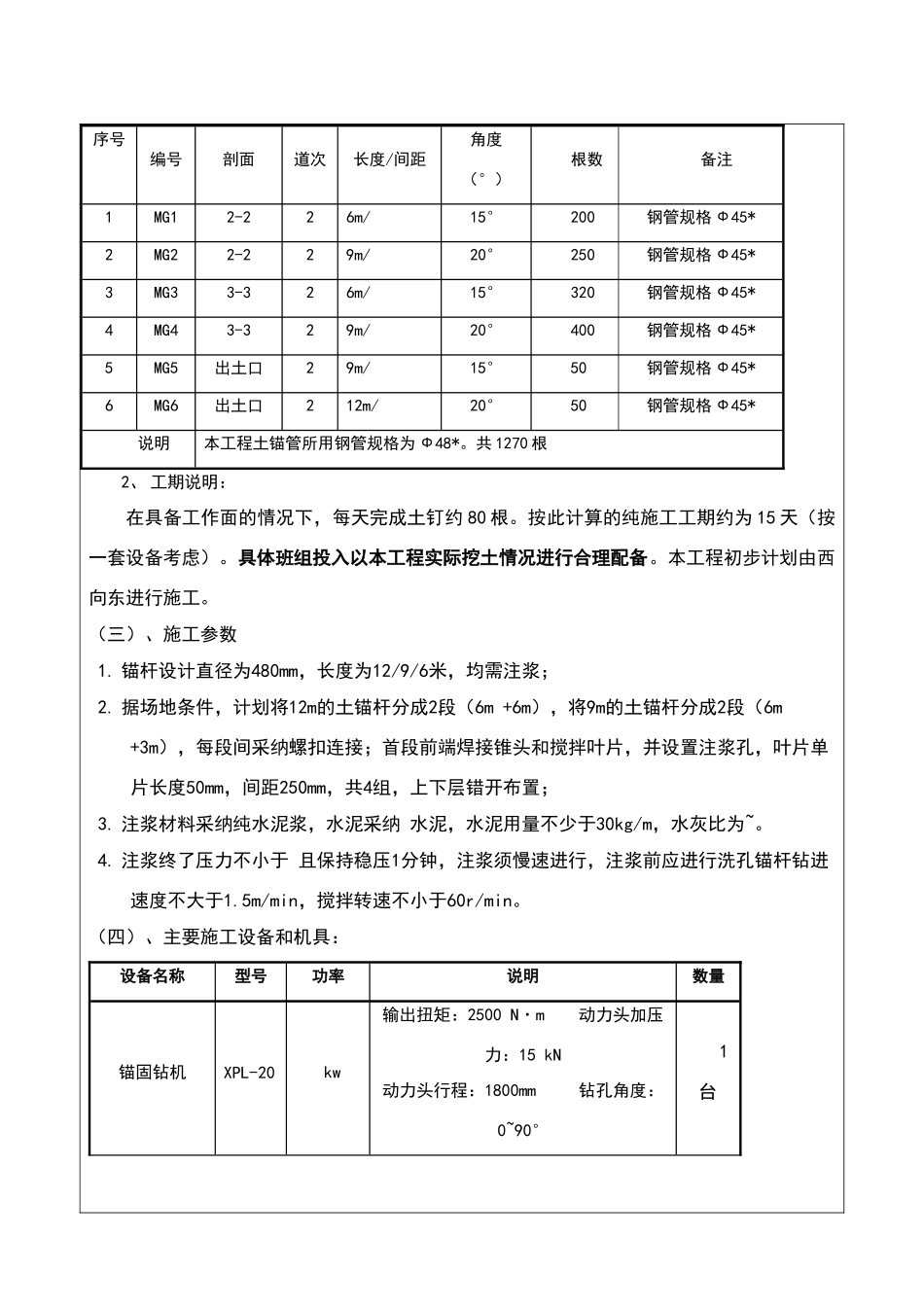

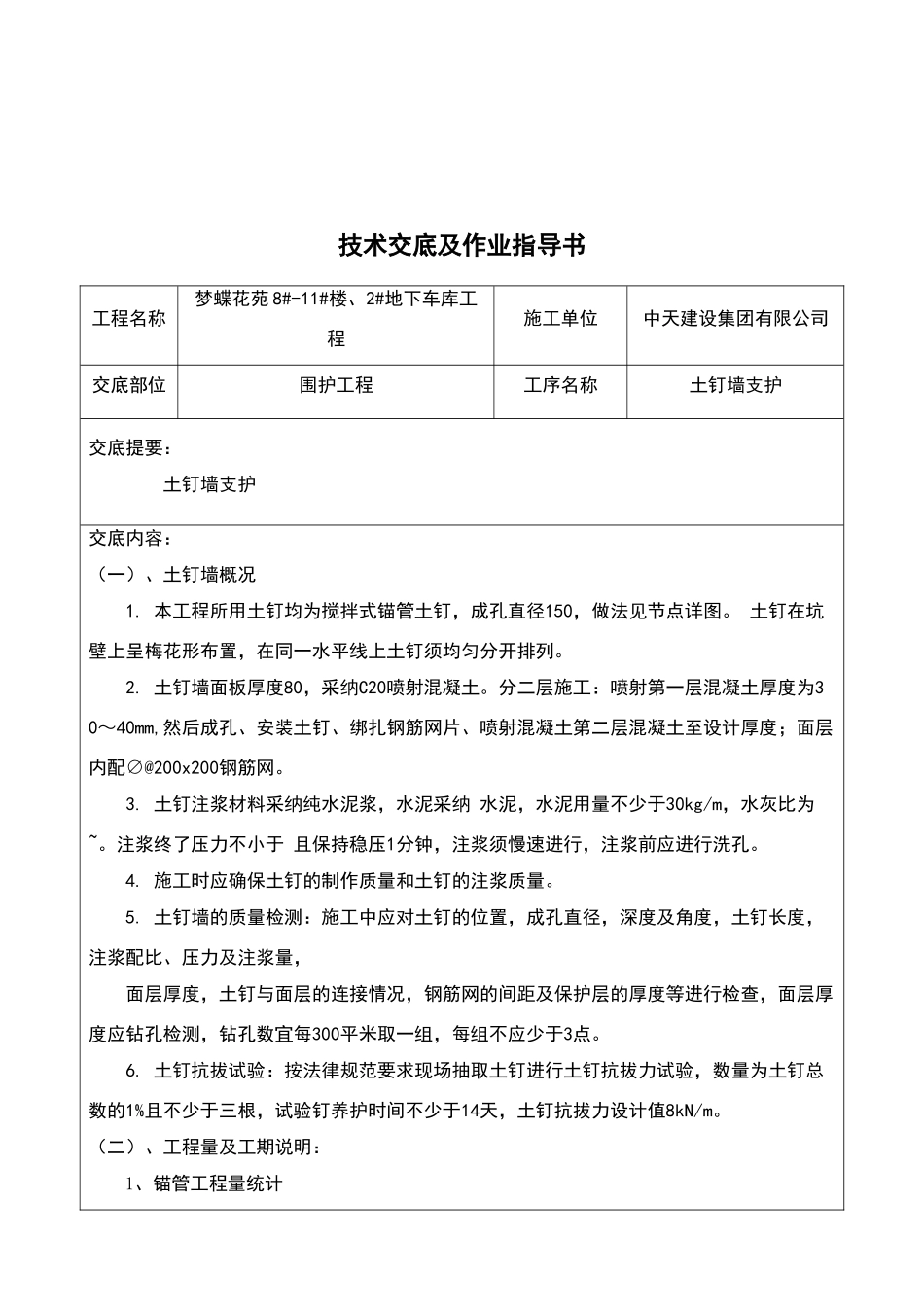

梦蝶花苑 8#-11#楼、2#地下车库工程 技术交底书作业指导书(土钉墙支护技术交底)梦蝶花苑项目部技术交底及作业指导书工程名称梦蝶花苑 8#-11#楼、2#地下车库工程施工单位中天建设集团有限公司交底部位围护工程工序名称土钉墙支护交底提要： 土钉墙支护交底内容： （一）、土钉墙概况1. 本工程所用土钉均为搅拌式锚管土钉，成孔直径150，做法见节点详图。 土钉在坑壁上呈梅花形布置，在同一水平线上土钉须均匀分开排列。 2. 土钉墙面板厚度80，采纳C20喷射混凝土。分二层施工：喷射第一层混凝土厚度为30～40mm,然后成孔、安装土钉、绑扎钢筋网片、喷射混凝土第二层混凝土至设计厚度；面层内配∅@200x200钢筋网。3. 土钉注浆材料采纳纯水泥浆，水泥采纳 水泥，水泥用量不少于30kg/m，水灰比为~。注浆终了压力不小于 且保持稳压1分钟，注浆须慢速进行，注浆前应进行洗孔。 4. 施工时应确保土钉的制作质量和土钉的注浆质量。5. 土钉墙的质量检测：施工中应对土钉的位置，成孔直径，深度及角度，土钉长度，注浆配比、压力及注浆量，面层厚度，土钉与面层的连接情况，钢筋网的间距及保护层的厚度等进行检查，面层厚度应钻孔检测，钻孔数宜每300平米取一组，每组不应少于3点。6. 土钉抗拔试验：按法律规范要求现场抽取土钉进行土钉抗拔力试验，数量为土钉总数的1%且不少于三根，试验钉养护时间不少于14天，土钉抗拔力设计值8kN/m。（二）、工程量及工期说明：1、锚管工程量统计序号编号剖面道次长度/间距角度（°）根数备注1MG12-226m/15°200钢管规格 Ф45*2MG22-229m/20°250钢管规格 Ф45*3MG33-326m/15°320钢管规格 Ф45*4MG43-329m/20°400钢管规格 Ф45*5MG5出土口29m/15°50钢管规格 Ф45*6MG6出土口212m/20°50钢管规格 Ф45*说明本工程土锚管所用钢管规格为 Ф48*。共 1270 根2、 工期说明：在具备工作面的情况下，每天完成土钉约 80 根。按此计算的纯施工工期约为 15 天（按一套设备考虑）。具体班组投入以本工程实际挖土情况进行合理配备。本工程初步计划由西向东进行施工。（三）、施工参数1. 锚杆设计直径为480mm，长度为12/9/6米，均需注浆；2. 据场地条件，计划将12m的土锚杆分成2段（6m +6m），将9m的土锚杆分成2段（6m +3m），每段间采纳螺扣连接；首段前端焊接锥头和搅拌叶片，并设置注浆孔，叶片单片长度50mm，间距250mm，共4组，上下层错开布置； 3. 注浆材料采纳纯水泥浆，水泥采纳 水泥，水泥...
