基于Matlab三相异步电动机起动、调速和制动特性仿真

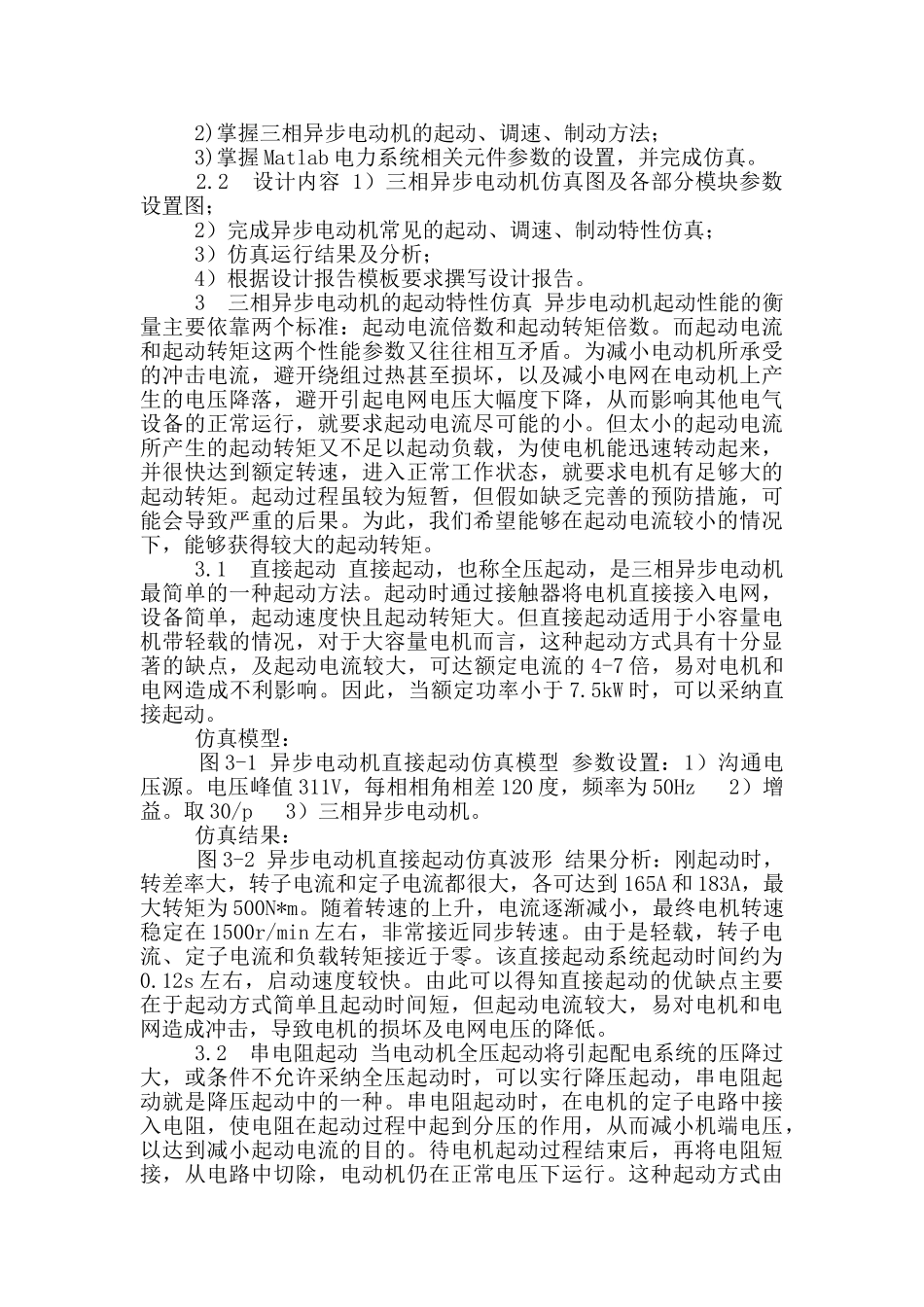

基于 Matlab 三相异步电动机起动、调速和制动特性仿真 信息工程学院 专业方向设计任务书 专业班级 学生姓名 学号 设计题目 基于 Matlab 的三相异步电动机起动、调速和制动特性仿真 设 计 任 务 书 设计要求： 以 matlab 软件为平台，搭建三相异步电动机模型，要求如下： 1）了解三相异步电动机的相关理论知识； 2）掌握三相异步电动机的起动、调速、制动方法； 3）掌握 Matlab 电力系统相关元件参数的设置，并完成仿真。 设计内容： 1）三相异步电动机仿真图及各部分模块参数设置图； 2）完成异步电动机常见的起动、调速、制动特性仿真； 3）仿真运行结果及分析； 4）根据设计报告模板要求撰写设计报告。 设计成果形式：R 设计报告打印稿； R 软件； £实物； £图纸； £其他 时间安排 时间 设计内容 2024.9.6-2024.9.8 指导老师与学生联系，下达设计任务 2024.9.9-2024.9.23 进行方向设计 2024.9.24-2024.9.29 撰写报告，完成方向设计，准备答辩 指导老师签名： 年 月 日 学生签名： 年 月 日 基于 Matlab 的三相异步电动机 起动、调速和制动特性仿真 摘要： 异步电动机目前在日常生活中已得到广泛应用，其主要特点为结构简单、运行可靠、效率较高和成本较低。为使其应用更加广泛且性能更加完善，有必要对其最基本的起动、制动和调速性能进行深化讨论。而随着电机讨论的不断深化，仿真就成为对其进行讨论的一个重要手段，其中 Matlab 软件以其方便、高效、直观的特点，广泛应用于异步电动机的仿真讨论，方便快捷且节约资源，为解决一些复杂问题带来了极大的方便。本文通过 Matlab 软件进行仿真，讨论异步电动机起动、调速和制动的各种方法，以找到提高其性能的途径，并通过与理论相对比，验证了本文模型的有效性和正确性。 关键词：Matlab； 仿真； 异步电动机 Simulation for Start-up ,Speed Control and Braking Character of Three-phase Asynchronous Motor Based on Matlab Abstract:Asynchronous motor has been widely used in our daily life at present, the main characteristics of simple structure, reliable operation, high efficiency and low cost. In order to make its application more widely and performance will be improved, it is necessary for the most basic starting, braki...
