基于单片机SHT11温湿度传感器电路图于程序

基于单片机SHT11温湿度传感器电路图于程序_第1页
1/10
基于单片机SHT11温湿度传感器电路图于程序_第2页
2/10
基于单片机SHT11温湿度传感器电路图于程序_第3页
3/10

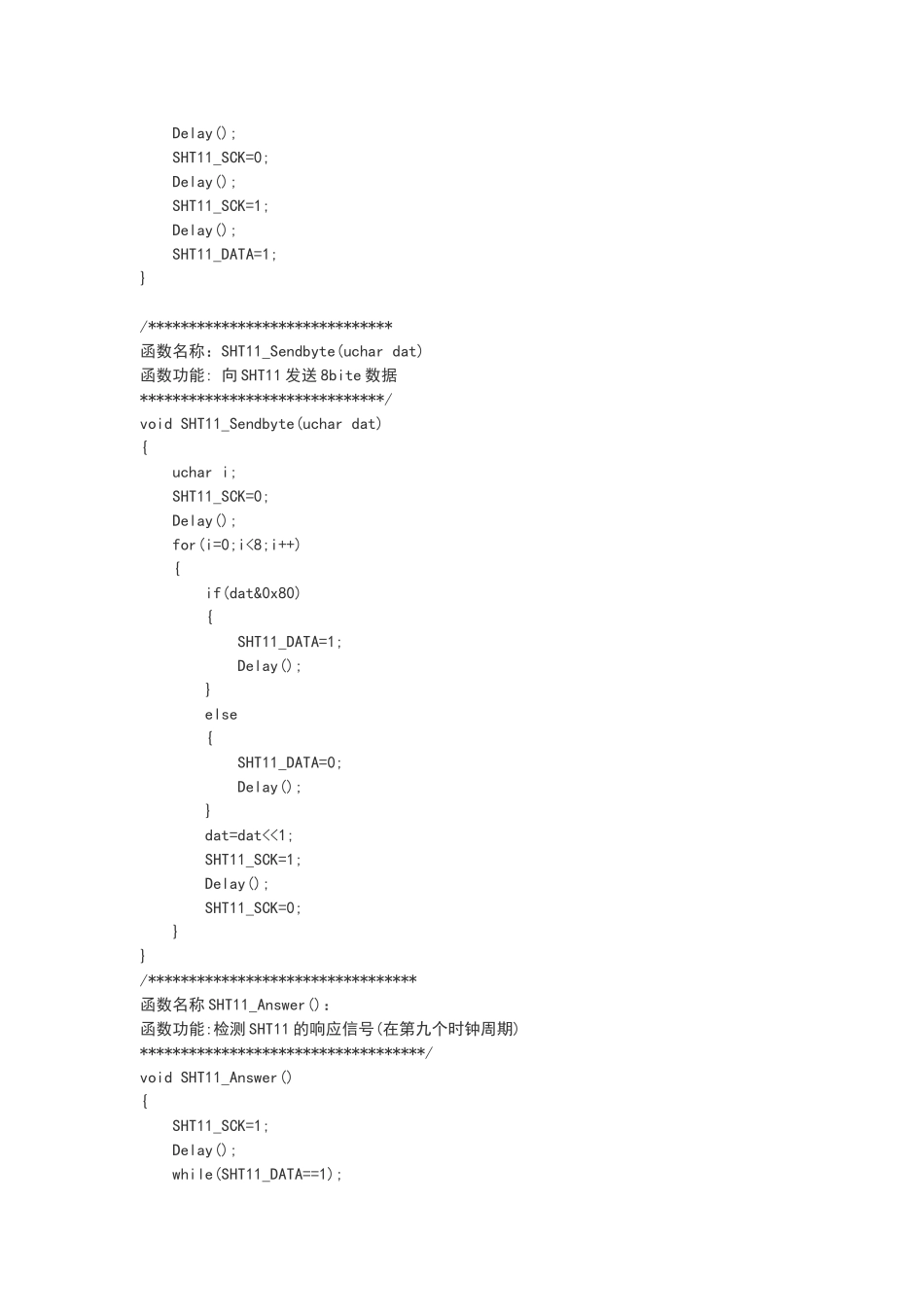

基于 89C51 单片机 SHT11 温湿度传感器电路图于程序作者: 张志杰文件:#ifndef __SHT11_H__#define __SHT11_H__/*************************SHT11 相关命令**************************/#define uchar unsigned char#define uint unsigned int#define TEM_TEST 0x03//温度检测命令#define HUM_TEST 0x05//湿度检测命令#define REG_READ 0x07//读寄存器#define REG_WRITE 0x06//写寄存器#define FUNCTION_SET 0x01//设置 SHT11 的工作精度为 8 位/湿度 12 位温度/**************************SHT11 端口定义***************************/sbit SHT11_DATA=P3^1;sbit SHT11_SCK=P3^0;sbit P33=P3^3;sbit P32=P3^2;sbit P36=P3^6;sbit P37=P3^7;uchar flag_tempeture=0; //显示温度位置的标志uchar flag_humidity=0; //显示湿度位置的标志uchar code str1[]={ 0x10,0x06,0x09,0x08,0x08,0x09,0x06,0x00};//温度图标uchar code str6_sht11[]="%RH "; uchar code str4_sht11[]="humi=";uchar code str2_sht11[]="temp=";uchar code str7_sht11[]=" ";//清除没不要的显示/***************************函数名称:Delay()函数功能:SHT11 内部延时****************************/void Delay(){ ; ;}/***************************函数名称:Delay_Ms()函数功能:SHT11 检测等待延时函数说明:11ms/55ms/210ms 分别对应 8 位/12 位/14 位 测量结果对应的形参为 N 则延时 Nms****************************/void Delay_Ms(uint ms) // ms 延时函数 (AT89C51 @ { uint i; uchar j; for(i=0;i
