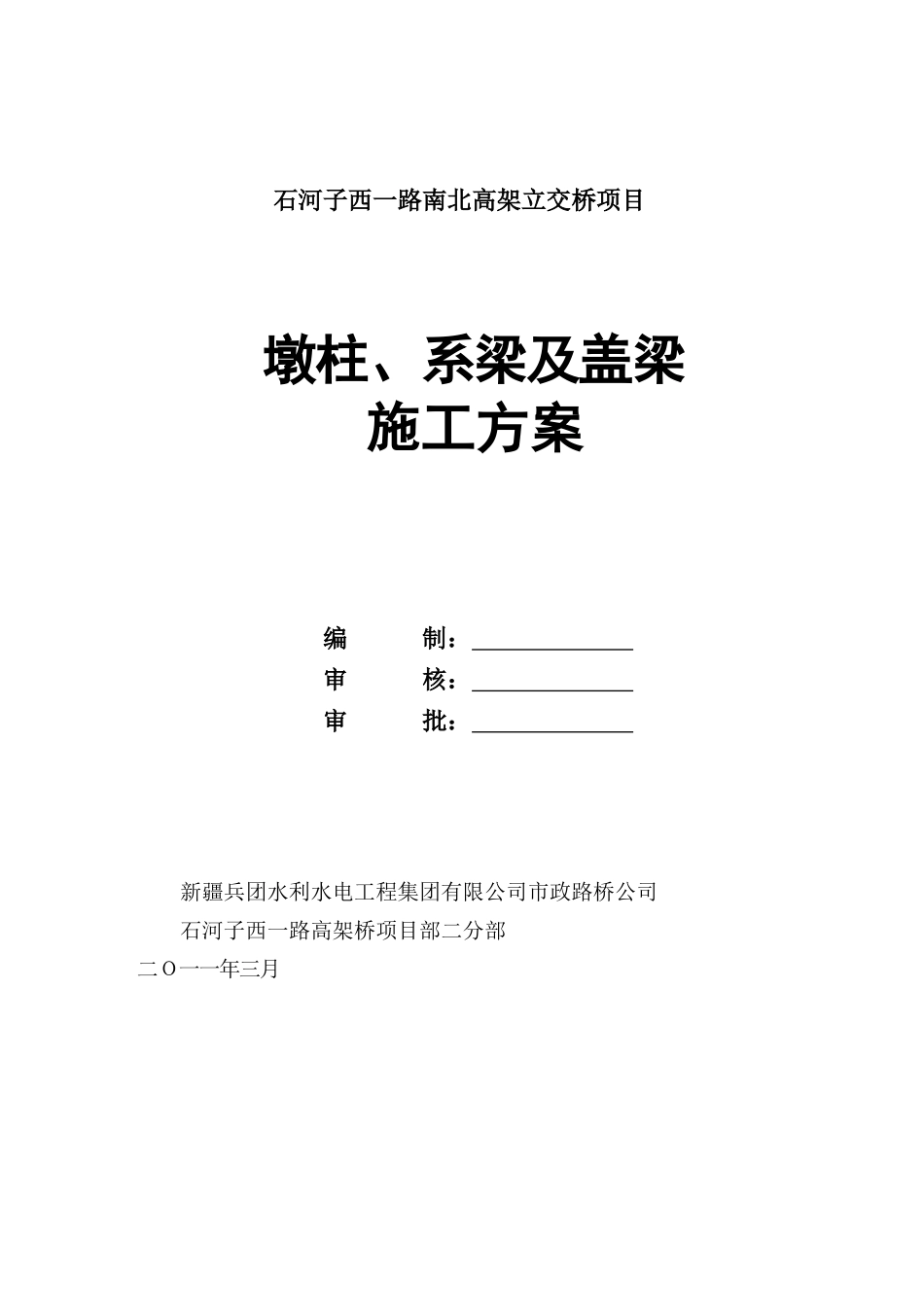

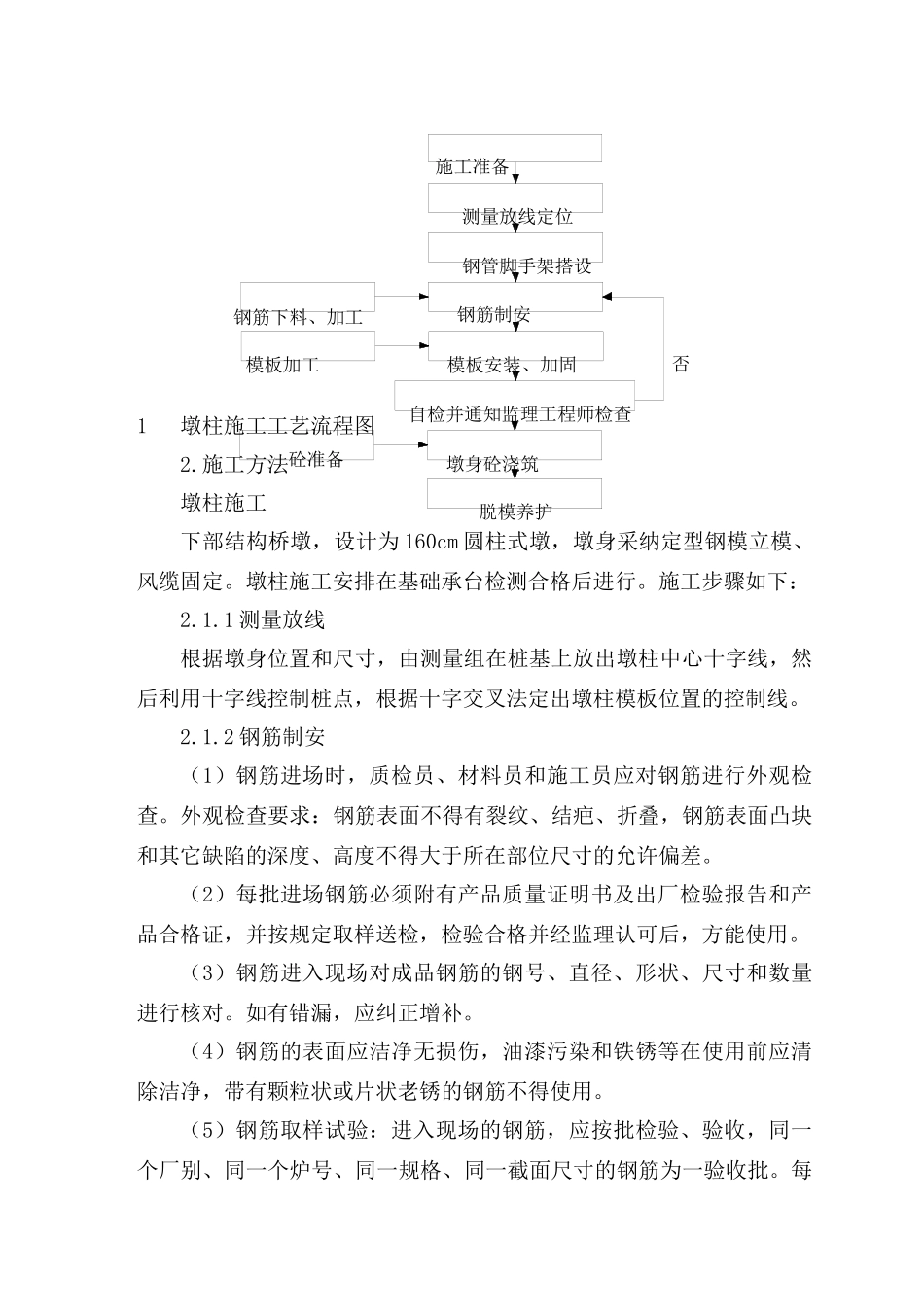

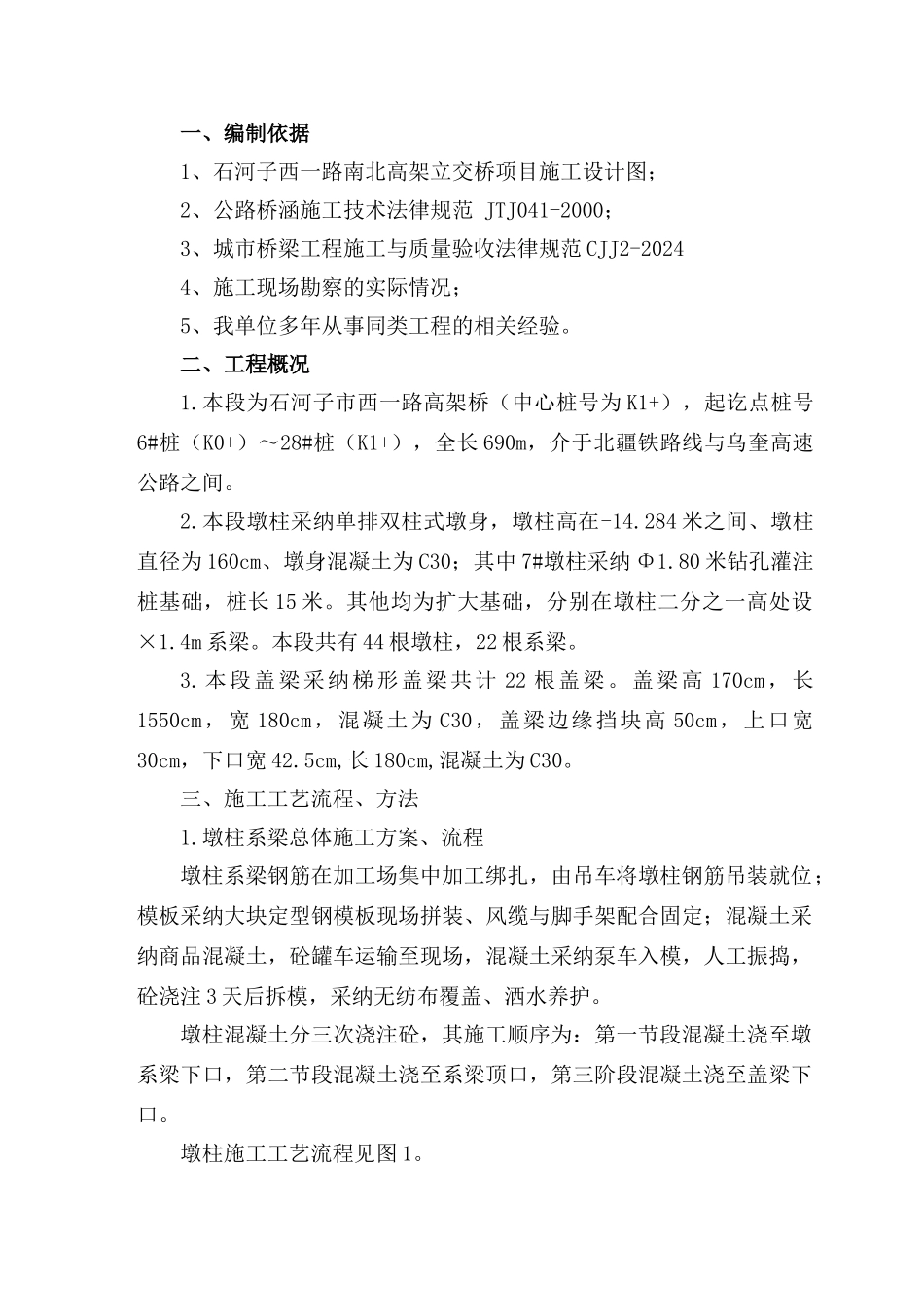

石河子西一路南北高架立交桥项目 墩柱、系梁及盖梁施工方案编 制： 审 核： 审 批： 新疆兵团水利水电工程集团有限公司市政路桥公司石河子西一路高架桥项目部二分部二Ｏ一一年三月一、编制依据1、石河子西一路南北高架立交桥项目施工设计图；2、公路桥涵施工技术法律规范 JTJ041-2000；3、城市桥梁工程施工与质量验收法律规范 CJJ2-20244、施工现场勘察的实际情况；5、我单位多年从事同类工程的相关经验。二、工程概况1.本段为石河子市西一路高架桥（中心桩号为 K1+），起讫点桩号6#桩（K0+）～28#桩（K1+），全长 690m，介于北疆铁路线与乌奎高速公路之间。2.本段墩柱采纳单排双柱式墩身，墩柱高在-14.284 米之间、墩柱直径为 160cm、墩身混凝土为 C30；其中 7#墩柱采纳 Φ1.80 米钻孔灌注桩基础，桩长 15 米。其他均为扩大基础，分别在墩柱二分之一高处设×1.4m 系梁。本段共有 44 根墩柱，22 根系梁。3.本段盖梁采纳梯形盖梁共计 22 根盖梁。盖梁高 170cm，长1550cm，宽 180cm，混凝土为 C30，盖梁边缘挡块高 50cm，上口宽30cm，下口宽 42.5cm,长 180cm,混凝土为 C30。三、施工工艺流程、方法1.墩柱系梁总体施工方案、流程墩柱系梁钢筋在加工场集中加工绑扎，由吊车将墩柱钢筋吊装就位；模板采纳大块定型钢模板现场拼装、风缆与脚手架配合固定；混凝土采纳商品混凝土，砼罐车运输至现场，混凝土采纳泵车入模，人工振捣，砼浇注 3 天后拆模，采纳无纺布覆盖、洒水养护。墩柱混凝土分三次浇注砼，其施工顺序为：第一节段混凝土浇至墩系梁下口，第二节段混凝土浇至系梁顶口，第三阶段混凝土浇至盖梁下口。墩柱施工工艺流程见图 1。1 墩柱施工工艺流程图2.施工方法墩柱施工下部结构桥墩，设计为 160cm 圆柱式墩，墩身采纳定型钢模立模、风缆固定。墩柱施工安排在基础承台检测合格后进行。施工步骤如下：2.1.1 测量放线根据墩身位置和尺寸，由测量组在桩基上放出墩柱中心十字线，然后利用十字线控制桩点，根据十字交叉法定出墩柱模板位置的控制线。2.1.2 钢筋制安（1）钢筋进场时，质检员、材料员和施工员应对钢筋进行外观检查。外观检查要求：钢筋表面不得有裂纹、结疤、折叠，钢筋表面凸块和其它缺陷的深度、高度不得大于所在部位尺寸的允许偏差。（2）每批进场钢筋必须附有产品质量证明书及出厂检验报告和产品合格证，并按规定取样送检，检验合格并经监理认可后，方能使用。（3）钢筋进入现场对成品钢筋...
