外墙大模内置技术交底

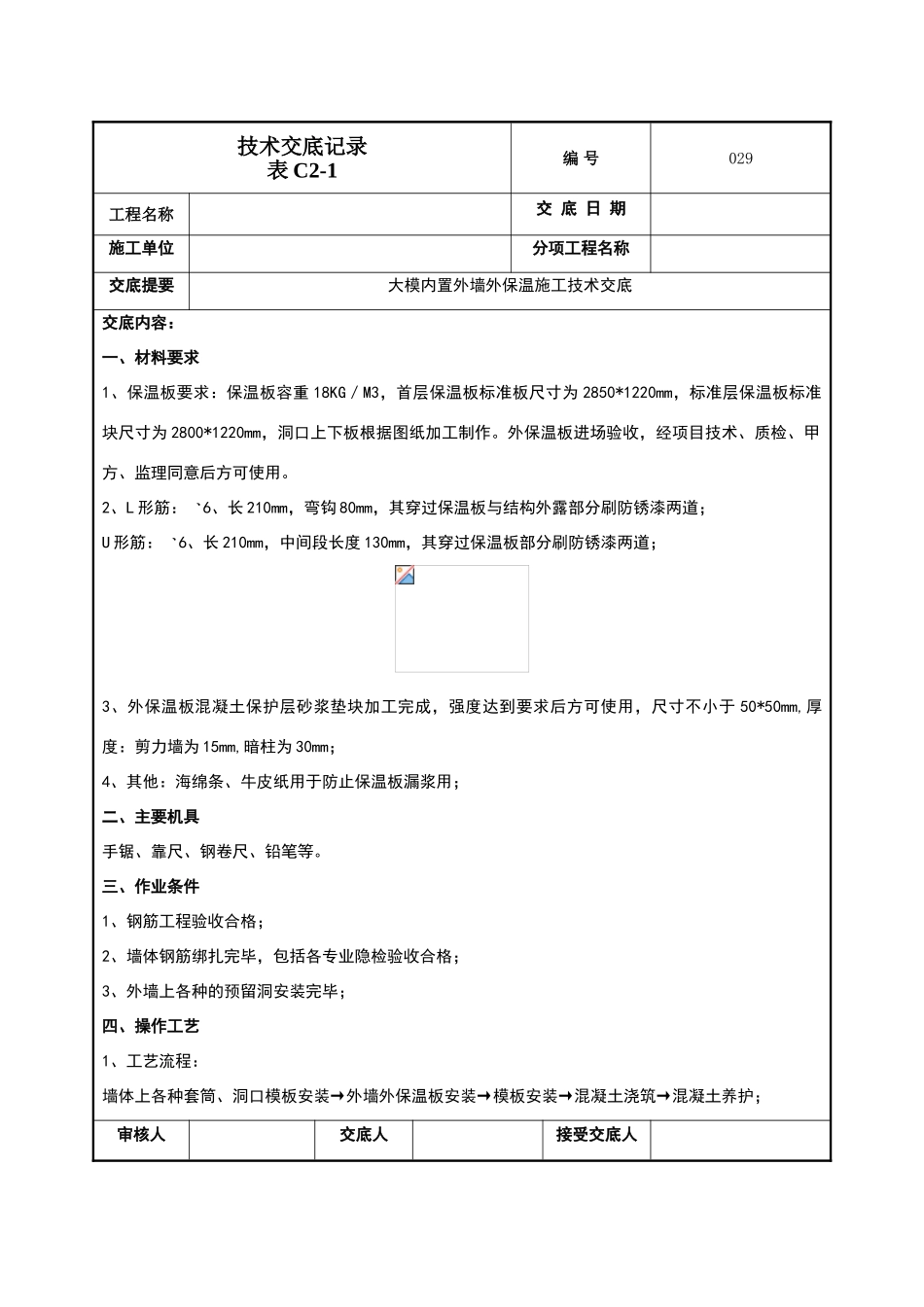

外墙大模内置技术交底_第1页
1/11

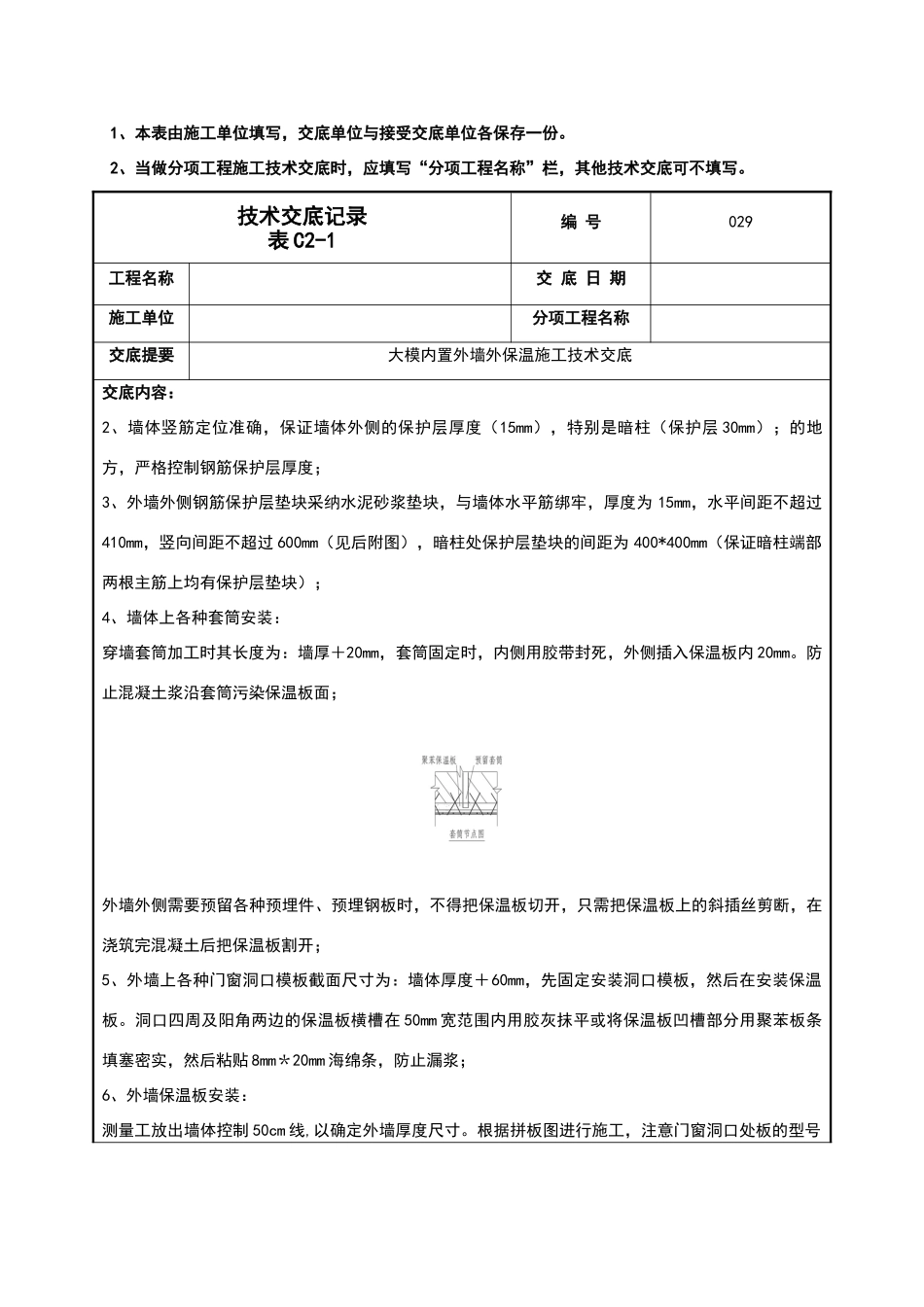

外墙大模内置技术交底_第2页
2/11

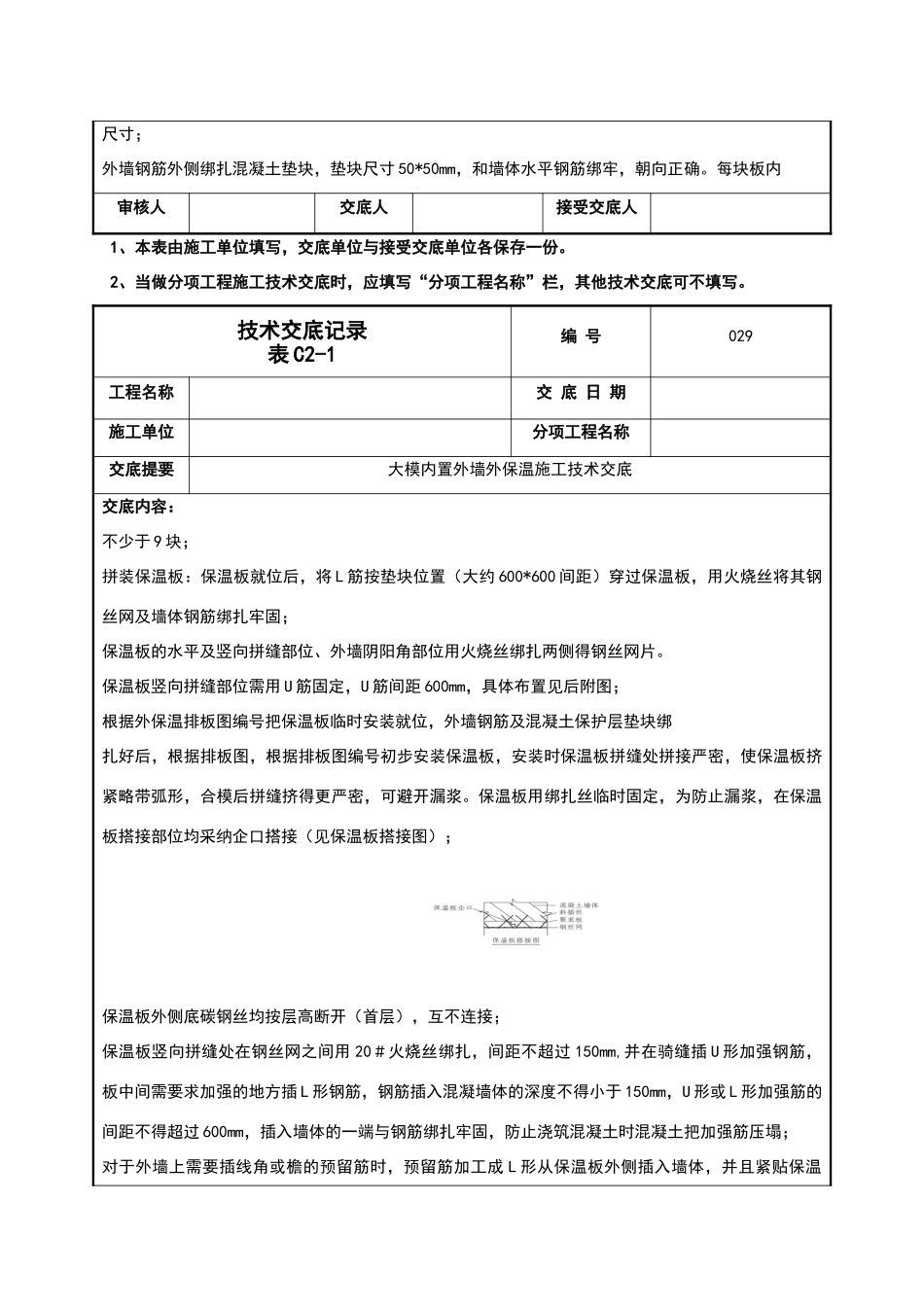

外墙大模内置技术交底_第3页
3/11
技术交底记录表 C2-1编 号029工程名称交 底 日 期施工单位分项工程名称交底提要大模内置外墙外保温施工技术交底交底内容: 一、材料要求1、保温板要求:保温板容重 18KG/M3,首层保温板标准板尺寸为 2850*1220mm,标准层保温板标准块尺寸为 2800*1220mm,洞口上下板根据图纸加工制作。外保温板进场验收,经项目技术、质检、甲方、监理同意后方可使用。2、L 形筋:6、长 210mm,弯钩 80mm,其穿过保温板与结构外露部分刷防锈漆两道;U 形筋:6、长 210mm,中间段长度 130mm,其穿过保温板部分刷防锈漆两道;3、外保温板混凝土保护层砂浆垫块加工完成,强度达到要求后方可使用,尺寸不小于 50*50mm,厚度:剪力墙为 15mm,暗柱为 30mm;4、其他:海绵条、牛皮纸用于防止保温板漏浆用;二、主要机具手锯、靠尺、钢卷尺、铅笔等。三、作业条件1、钢筋工程验收合格;2、墙体钢筋绑扎完毕,包括各专业隐检验收合格;3、外墙上各种的预留洞安装完毕;四、操作工艺1、工艺流程:墙体上各种套筒、洞口模板安装→外墙外保温板安装→模板安装→混凝土浇筑→混凝土养护;审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。技术交底记录表 C2-1编 号029工程名称交 底 日 期施工单位分项工程名称交底提要大模内置外墙外保温施工技术交底交底内容: 2、墙体竖筋定位准确,保证墙体外侧的保护层厚度(15mm),特别是暗柱(保护层 30mm);的地方,严格控制钢筋保护层厚度;3、外墙外侧钢筋保护层垫块采纳水泥砂浆垫块,与墙体水平筋绑牢,厚度为 15mm,水平间距不超过410mm,竖向间距不超过 600mm(见后附图),暗柱处保护层垫块的间距为 400*400mm(保证暗柱端部两根主筋上均有保护层垫块);4、墙体上各种套筒安装:穿墙套筒加工时其长度为:墙厚+20mm,套筒固定时,内侧用胶带封死,外侧插入保温板内 20mm。防止混凝土浆沿套筒污染保温板面;外墙外侧需要预留各种预埋件、预埋钢板时,不得把保温板切开,只需把保温板上的斜插丝剪断,在浇筑完混凝土后把保温板割开;5、外墙上各种门窗洞口模板截面尺寸为:墙体厚度+60mm,先固定安装洞口模板,然后在安装保温板。洞口四周及阳角两边的保温板横槽在 50mm 宽范围内用胶灰抹平或将保温板凹槽部分用聚苯板条填塞密实,然后粘贴 8mm*20mm 海绵条,防止漏浆...
