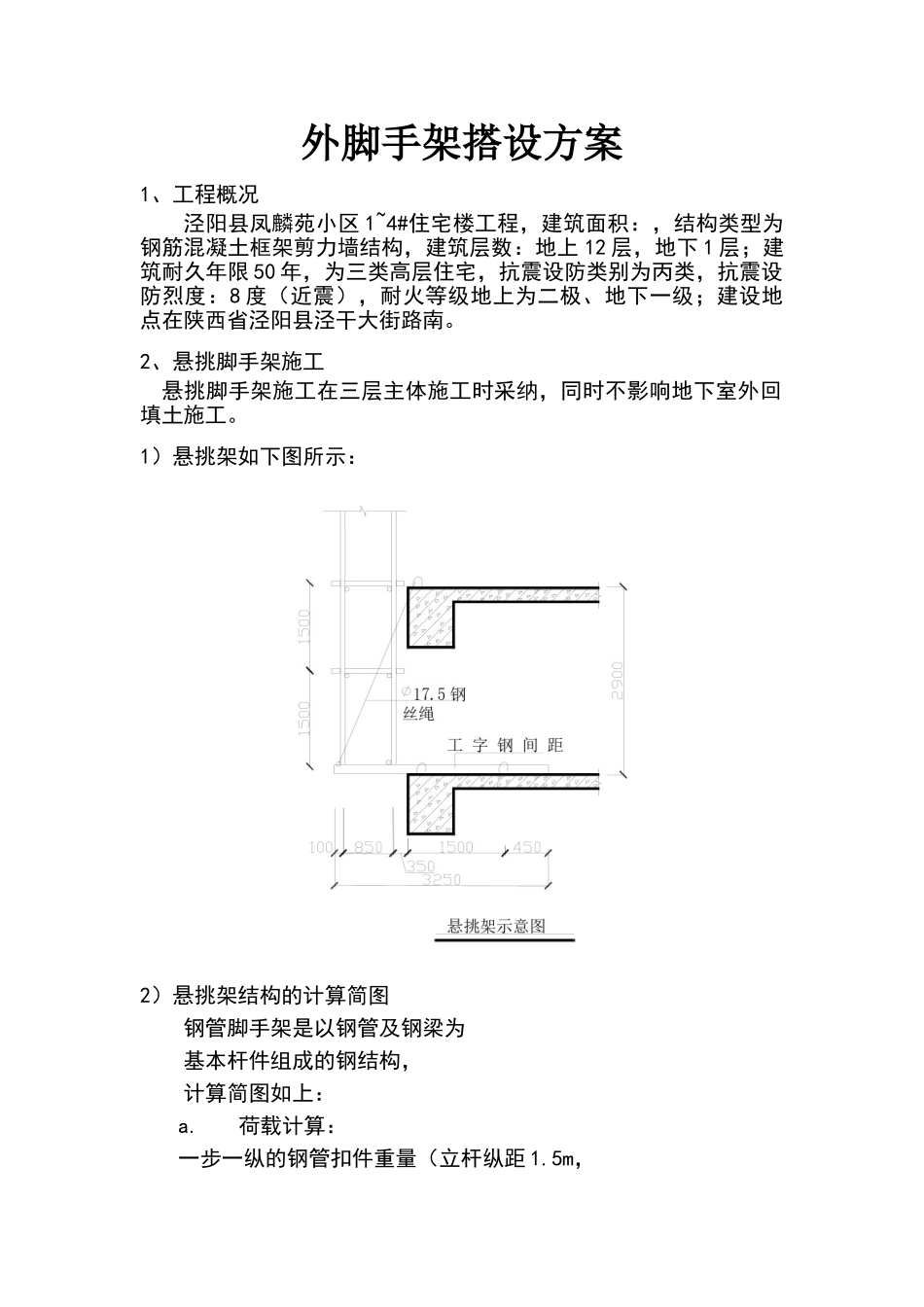

外脚手架搭设方案1、工程概况泾阳县凤麟苑小区 1~4#住宅楼工程，建筑面积：，结构类型为钢筋混凝土框架剪力墙结构，建筑层数：地上 12 层，地下 1 层；建筑耐久年限 50 年，为三类高层住宅，抗震设防类别为丙类，抗震设防烈度：8 度（近震），耐火等级地上为二极、地下一级；建设地点在陕西省泾阳县泾干大街路南。2、悬挑脚手架施工悬挑脚手架施工在三层主体施工时采纳，同时不影响地下室外回填土施工。1）悬挑架如下图所示：2）悬挑架结构的计算简图钢管脚手架是以钢管及钢梁为基本杆件组成的钢结构，计算简图如上：a.荷载计算：一步一纵的钢管扣件重量（立杆纵距 1.5m，步距 1.8 m）NGK1＝脚手架一个立杆纵距的附设构件及物品重：NGK2＝（立杆横距 0.85 m，纵距 1.5 m，脚手板铺设三层）。一个立杆的给距施工荷载标准值产生的轴力为：NGK＝（施工的均布荷载为 M2N＝（n1 NGK1+n2 NGK2）+＝（12×＋）＋×＝则 Tao＝×（＋）/（×√＋）＝b.验算钢丝绳的抗拉强度：Px≤2Pg/K则 Pg≥KPx/α＝7×＝K：钢丝绳使用的安全系数 K＝7α：考虑钢丝受力不均匀的钢丝破断拉力换算系数 α＝则选 φ 钢丝绳（6×37，公称抗拉强度为 1670Mpa）Pg＝＞所以安全。c.钢梁强度计算（不考虑钢丝绳受力）MB＝Mmax＝×+×＝则 δ＝M/W＝141cm 所以安全。d.钢梁刚度计算：因不考虑钢丝绳受力，则按固定悬壁端进行计算：W＝PL2/3EI≤L/150则：×13002mm/3××105×mm2×1130cm4 ＝1/357＜1/150∴满足要求。e.预埋钢筋吊环：采纳Ⅰ级钢筋制作，吊环埋入砼深度不应小于 30d，并应与结构主筋相绑扎。每个吊坏按 2 个截面计算，吊环拉应力不应大于 50N/ mm2。则吊环钢筋面积为：Ag＝70A/2×50＝×103＝202.8 mm2选：φ16，则 Ag＝＝202.8 mm2∴安全。f.选择与钢丝绳配套使用的卡环：由已选 φ 钢丝绳，查表得适用的卡环为号，其安全荷载为 33KN＞。2）搭设方案a. 工程概况：本工程地下一层地上十二层，建筑总高，建筑物东西长 1#楼 4#楼，2#楼东西长，3#楼东西长，宽,工程结构类型为剪力墙结构。b.三层以下采纳落地式双排架。c.三层以上外墙部位采纳钢梁悬挑架。根据架体的搭设方式在标高 8.66m 现 浇 板 上 分 别 予 埋 φ18 、 φ16 钢 筋 吊 环 两 排 ， 间 距1500mm。排距分别为 500mm、1500mm，钢梁采纳 16＃工字钢，其长度为 3800mm，工字钢端头 100mm 及 950mm 处焊 φ25 钢筋（ L＝200mm）...
