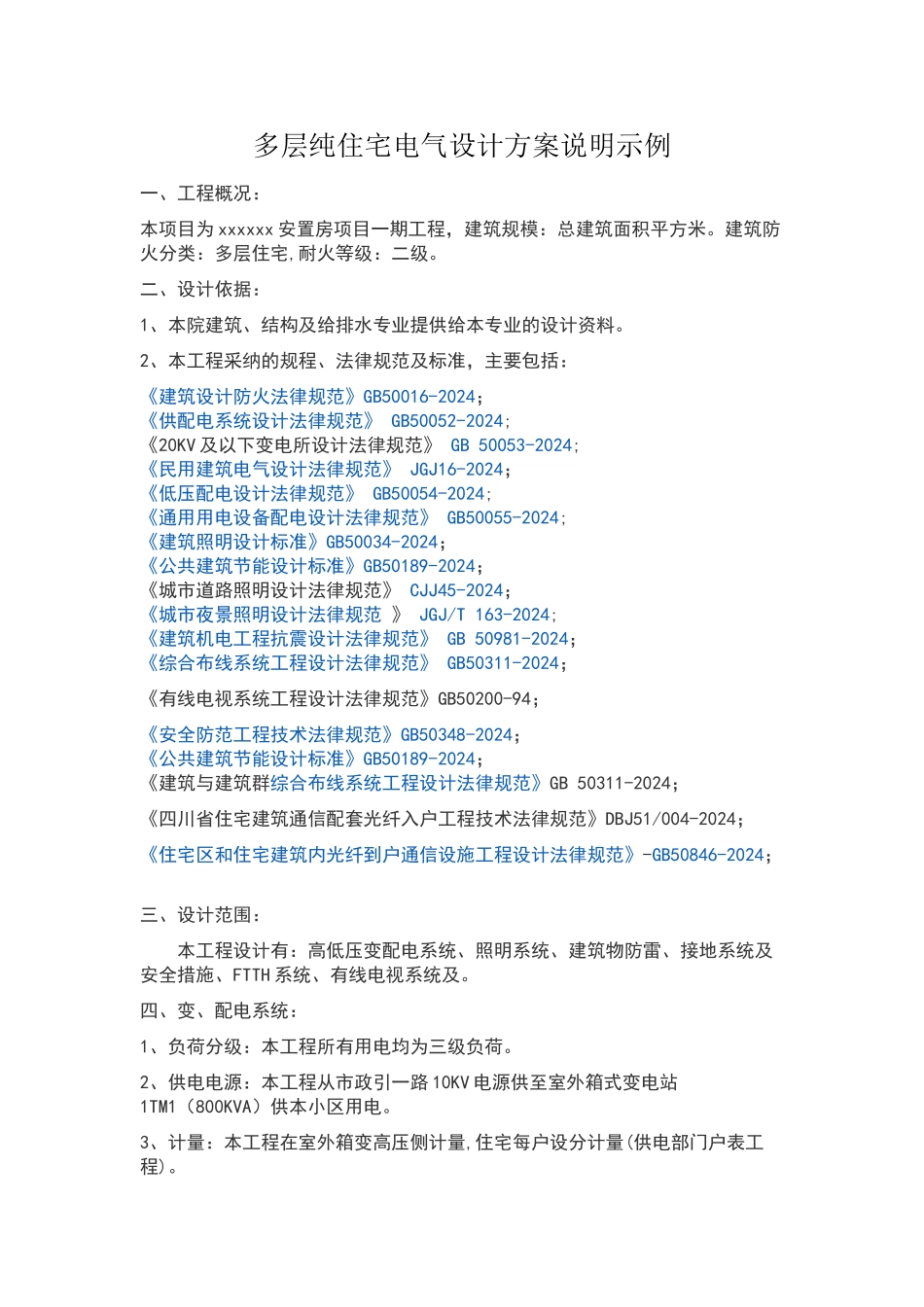

多层纯住宅电气设计方案说明示例

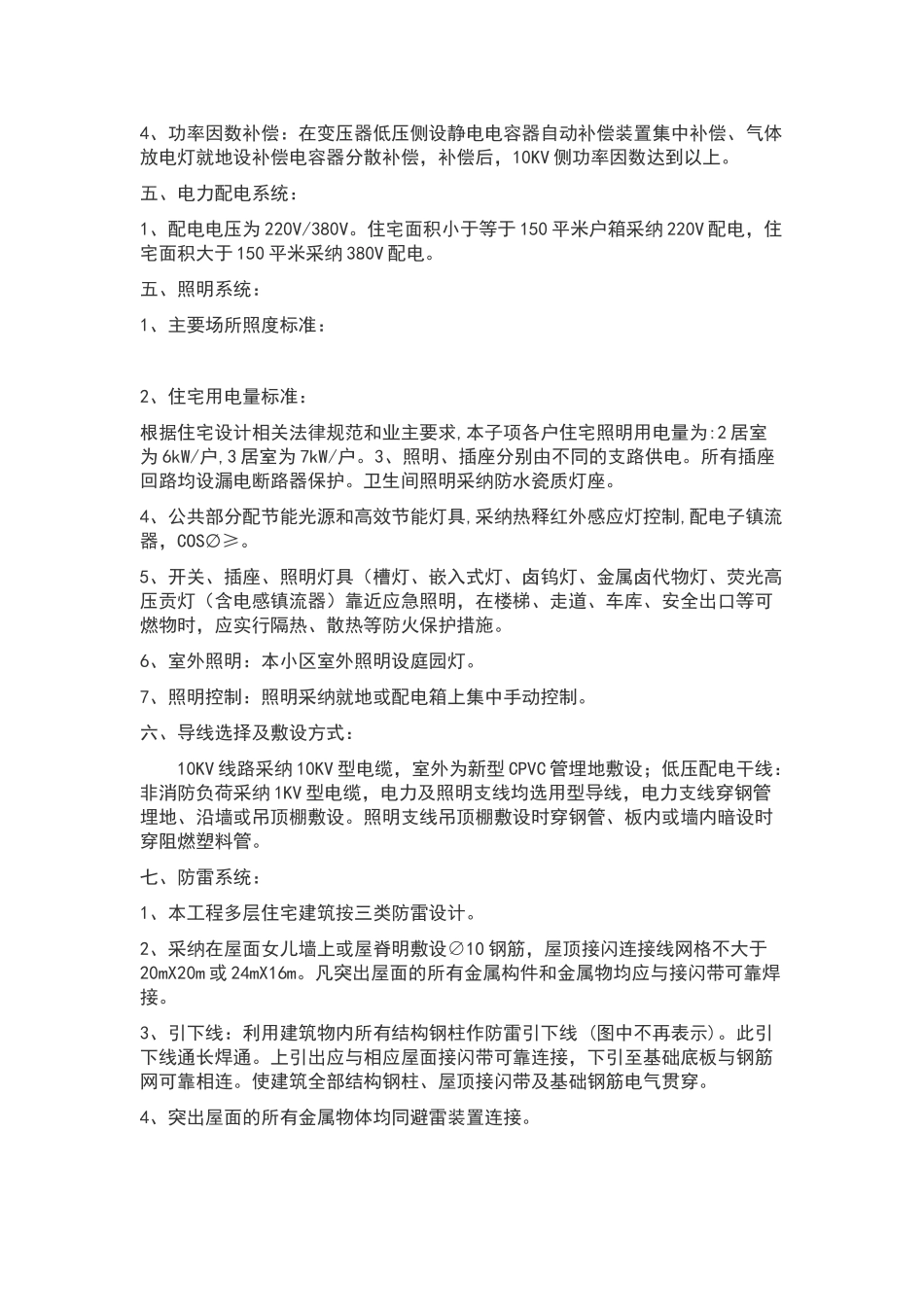

多层纯住宅电气设计方案说明示例一、工程概况：本项目为 xxxxxx 安置房项目一期工程，建筑规模：总建筑面积平方米。建筑防火分类：多层住宅,耐火等级：二级。二、设计依据：1、本院建筑、结构及给排水专业提供给本专业的设计资料。2、本工程采纳的规程、法律规范及标准，主要包括：《建筑设计防火法律规范》GB50016-2024；《供配电系统设计法律规范》 GB50052-2024;《20KV 及以下变电所设计法律规范》 GB 50053-2024;《民用建筑电气设计法律规范》 JGJ16-2024；《低压配电设计法律规范》 GB50054-2024;《通用用电设备配电设计法律规范》 GB50055-2024;《建筑照明设计标准》GB50034-2024；《公共建筑节能设计标准》GB50189-2024；《城市道路照明设计法律规范》 CJJ45-2024；《城市夜景照明设计法律规范 》 JGJ/T 163-2024;《建筑机电工程抗震设计法律规范》 GB 50981-2024；《综合布线系统工程设计法律规范》 GB50311-2024；《有线电视系统工程设计法律规范》GB50200-94；《安全防范工程技术法律规范》GB50348-2024；《公共建筑节能设计标准》GB50189-2024；《建筑与建筑群综合布线系统工程设计法律规范》GB 50311-2024；《四川省住宅建筑通信配套光纤入户工程技术法律规范》DBJ51/004-2024；《住宅区和住宅建筑内光纤到户通信设施工程设计法律规范》-GB50846-2024； 三、设计范围： 本工程设计有：高低压变配电系统、照明系统、建筑物防雷、接地系统及安全措施、FTTH 系统、有线电视系统及。四、变、配电系统：1、负荷分级：本工程所有用电均为三级负荷。2、供电电源：本工程从市政引一路 10KV 电源供至室外箱式变电站1TM1（800KVA）供本小区用电。3、计量：本工程在室外箱变高压侧计量,住宅每户设分计量(供电部门户表工程)。4、功率因数补偿：在变压器低压侧设静电电容器自动补偿装置集中补偿、气体放电灯就地设补偿电容器分散补偿，补偿后，10KV 侧功率因数达到以上。五、电力配电系统：1、配电电压为 220V/380V。住宅面积小于等于 150 平米户箱采纳 220V 配电，住宅面积大于 150 平米采纳 380V 配电。五、照明系统：1、主要场所照度标准： 2、住宅用电量标准：根据住宅设计相关法律规范和业主要求,本子项各户住宅照明用电量为:2 居室为 6kW/户,3 居室为 7kW/户。3、照明、插座分别由不同的支路供电。所有插座回路均设漏电断路器保护。卫生间照明采纳防水瓷质灯座。4、公共部分配节能光源和高效节能灯具,采...
