帷幕灌浆施工工艺方法

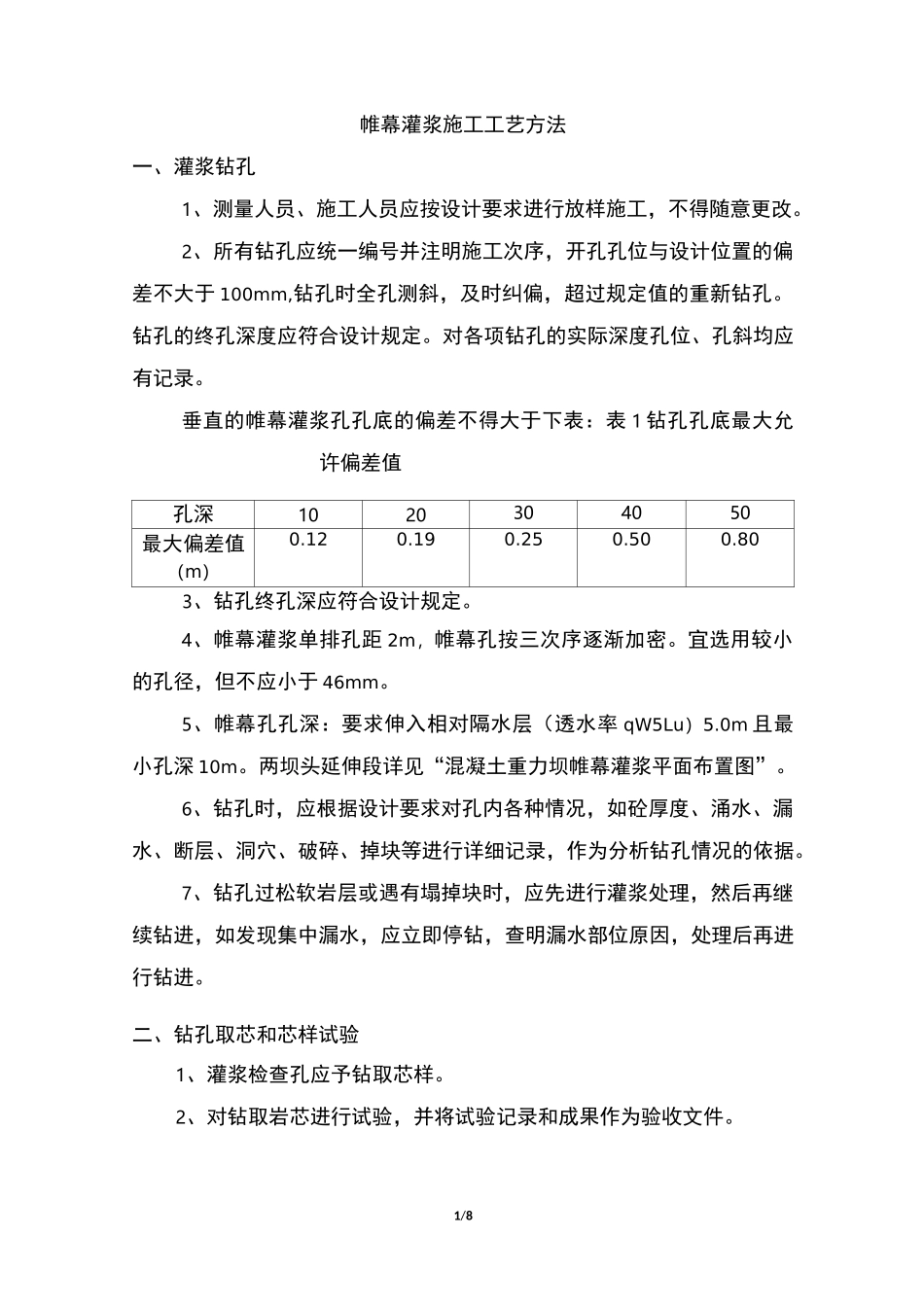

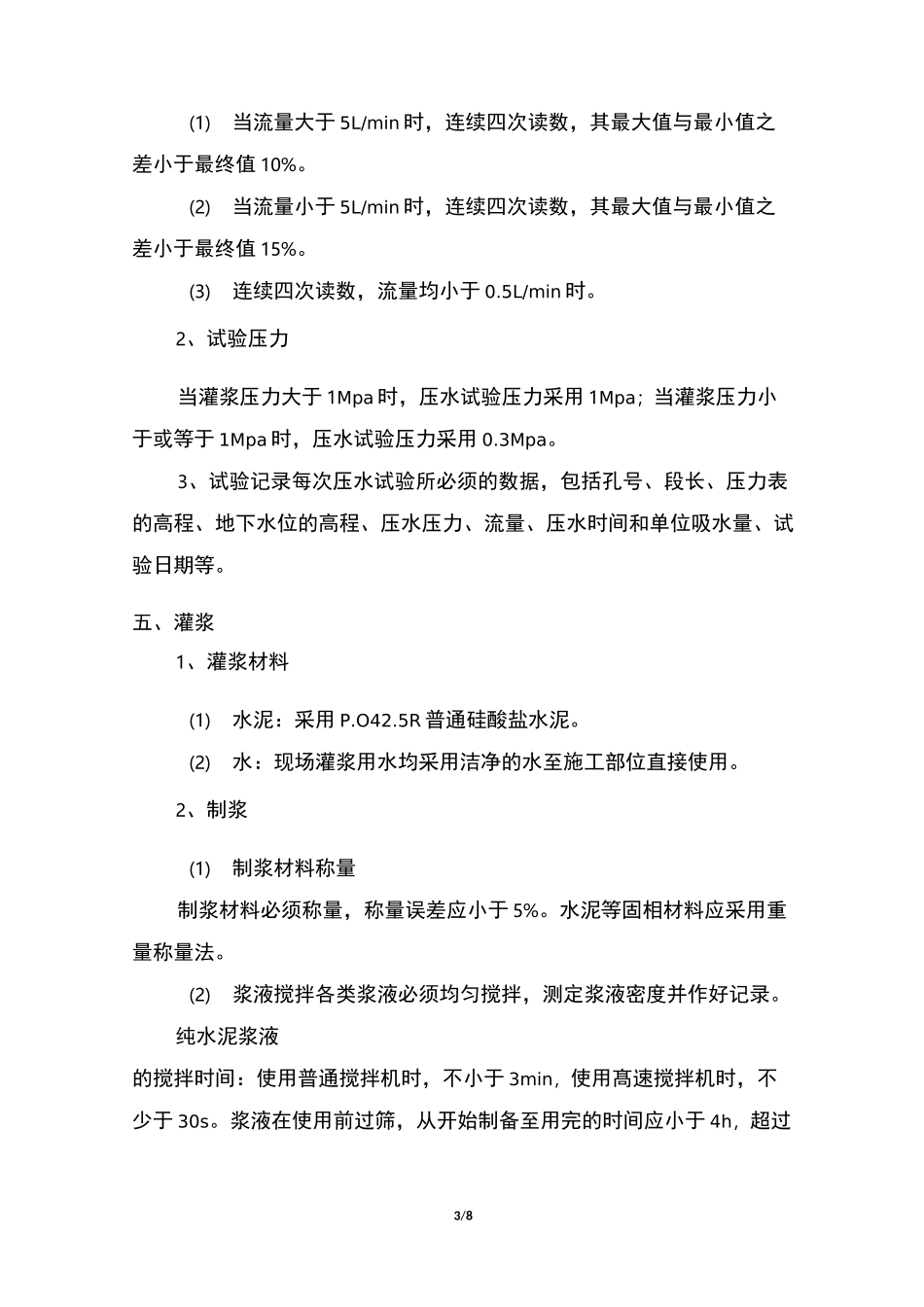

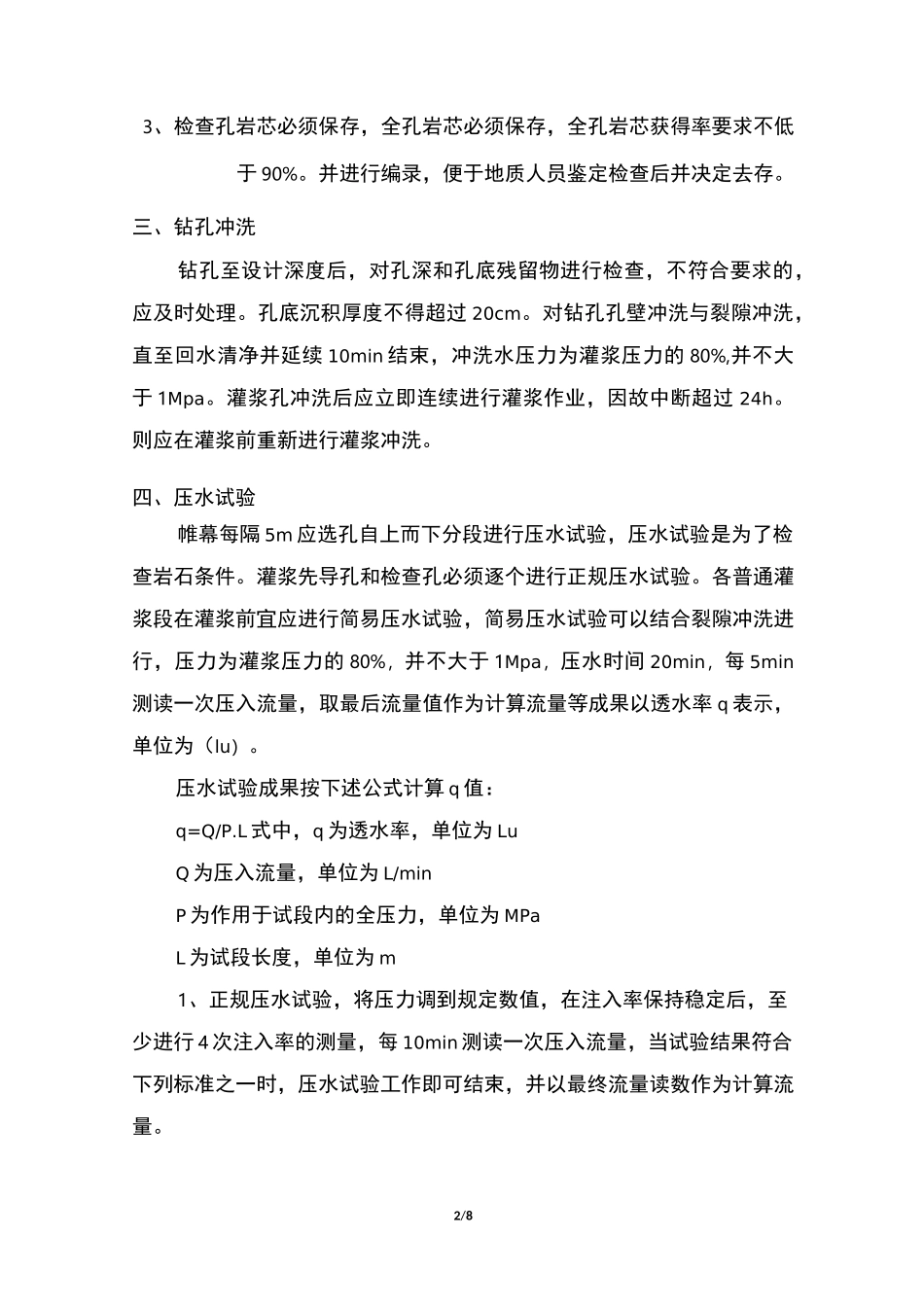

1/8帷幕灌浆施工工艺方法一、灌浆钻孔1、测量人员、施工人员应按设计要求进行放样施工，不得随意更改。2、所有钻孔应统一编号并注明施工次序，开孔孔位与设计位置的偏差不大于 100mm,钻孔时全孔测斜，及时纠偏，超过规定值的重新钻孔。钻孔的终孔深度应符合设计规定。对各项钻孔的实际深度孔位、孔斜均应有记录。垂直的帷幕灌浆孔孔底的偏差不得大于下表：表 1 钻孔孔底最大允许偏差值孔深1020304050最大偏差值（m）0.120.190.250.500.803、钻孔终孔深应符合设计规定。4、帷幕灌浆单排孔距 2m，帷幕孔按三次序逐渐加密。宜选用较小的孔径，但不应小于 46mm。5、帷幕孔孔深：要求伸入相对隔水层（透水率 qW5Lu）5.0m 且最小孔深 10m。两坝头延伸段详见“混凝土重力坝帷幕灌浆平面布置图”。6、钻孔时，应根据设计要求对孔内各种情况，如砼厚度、涌水、漏水、断层、洞穴、破碎、掉块等进行详细记录，作为分析钻孔情况的依据。7、钻孔过松软岩层或遇有塌掉块时，应先进行灌浆处理，然后再继续钻进，如发现集中漏水，应立即停钻，查明漏水部位原因，处理后再进行钻进。二、钻孔取芯和芯样试验1、灌浆检查孔应予钻取芯样。2、对钻取岩芯进行试验，并将试验记录和成果作为验收文件。2/83、检查孔岩芯必须保存，全孔岩芯必须保存，全孔岩芯获得率要求不低于 90%。并进行编录，便于地质人员鉴定检查后并决定去存。三、钻孔冲洗钻孔至设计深度后，对孔深和孔底残留物进行检查，不符合要求的，应及时处理。孔底沉积厚度不得超过 20cm。对钻孔孔壁冲洗与裂隙冲洗，直至回水清净并延续 10min 结束，冲洗水压力为灌浆压力的 80%,并不大于 1Mpa。灌浆孔冲洗后应立即连续进行灌浆作业，因故中断超过 24h。则应在灌浆前重新进行灌浆冲洗。四、压水试验帷幕每隔 5m 应选孔自上而下分段进行压水试验，压水试验是为了检查岩石条件。灌浆先导孔和检查孔必须逐个进行正规压水试验。各普通灌浆段在灌浆前宜应进行简易压水试验，简易压水试验可以结合裂隙冲洗进行，压力为灌浆压力的 80%，并不大于 1Mpa，压水时间 20min，每 5min测读一次压入流量，取最后流量值作为计算流量等成果以透水率 q 表示，单位为（lu）。压水试验成果按下述公式计算 q 值：q=Q/P.L 式中，q 为透水率，单位为 LuQ 为压入流量，单位为 L/minP 为作用于试段内的全压力，单位为 MPaL 为试段长度，单位为 m1、正规压水试验，将压力调到规定数值，在注入率保持稳定...
