空调机组技术要求VIP专享

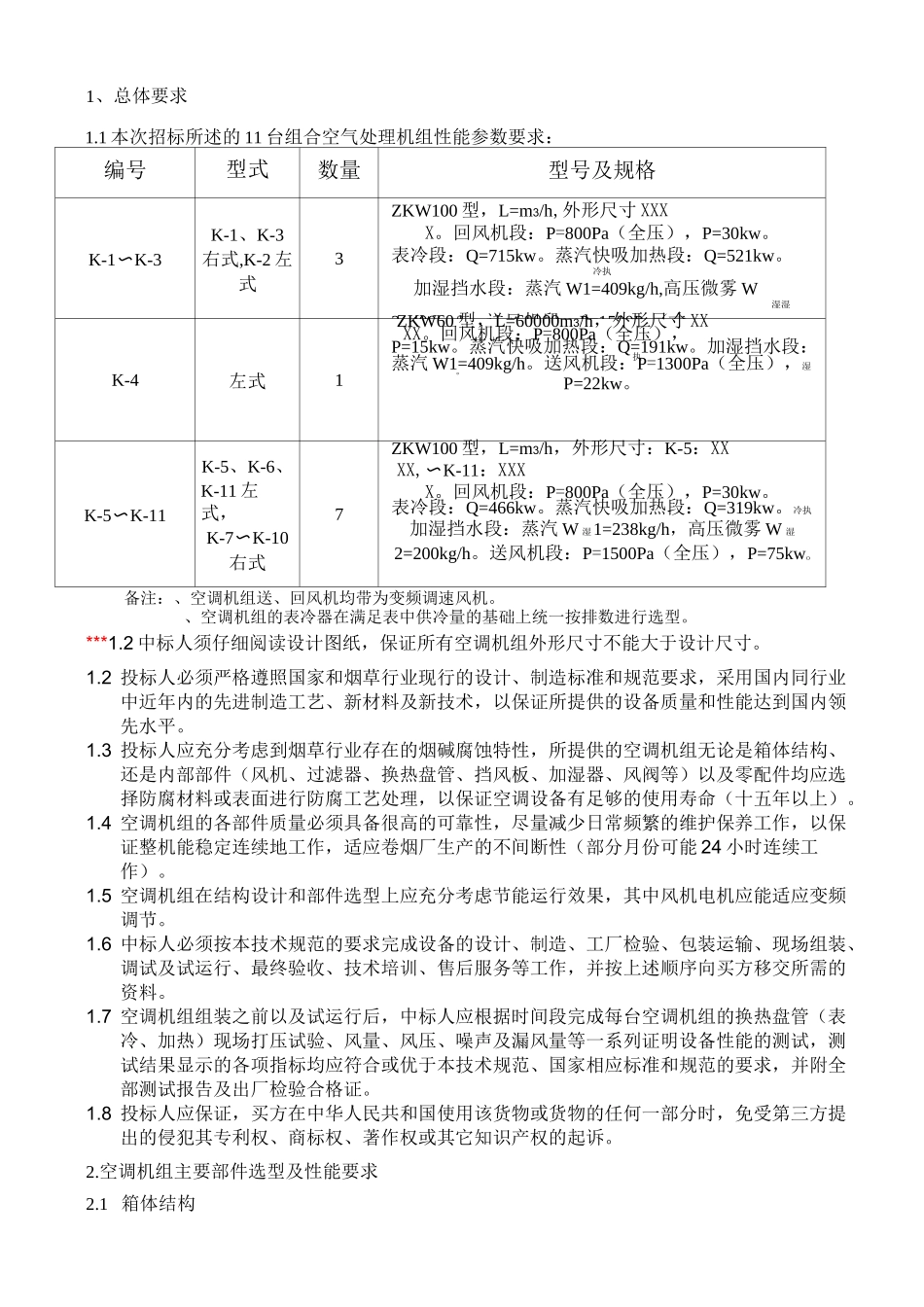

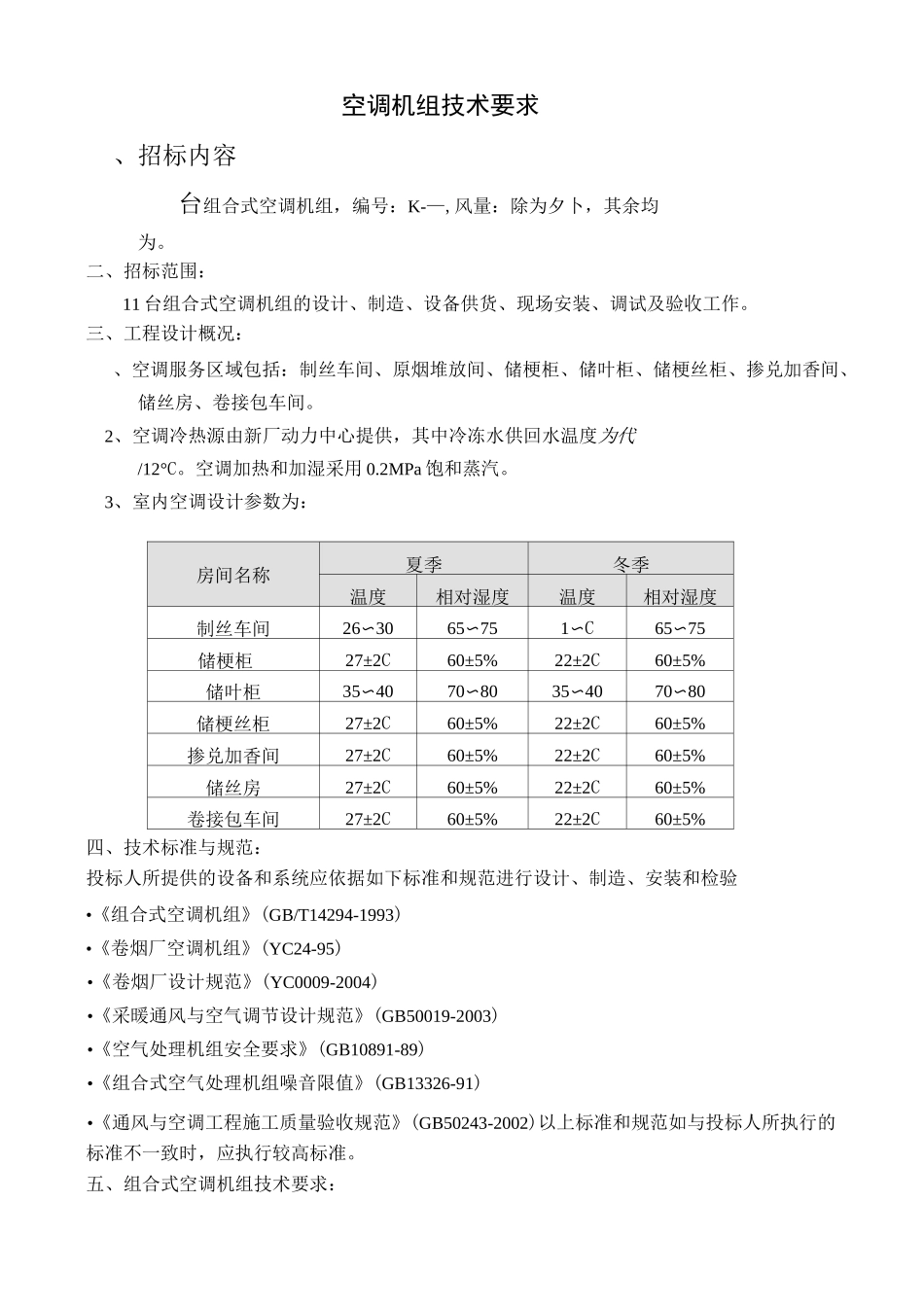

空调机组技术要求、招标内容台组合式空调机组，编号：K-—,风量：除为夕卜，其余均为。二、招标范围：11 台组合式空调机组的设计、制造、设备供货、现场安装、调试及验收工作。三、工程设计概况：、空调服务区域包括：制丝车间、原烟堆放间、储梗柜、储叶柜、储梗丝柜、掺兑加香间、储丝房、卷接包车间。2、空调冷热源由新厂动力中心提供，其中冷冻水供回水温度为代/12°C。空调加热和加湿采用 0.2MPa 饱和蒸汽。3、室内空调设计参数为：房间名称夏季冬季温度相对湿度温度相对湿度制丝车间26〜3065〜751〜C65〜75储梗柜27±2C60±5%22±2C60±5%储叶柜35〜4070〜8035〜4070〜80储梗丝柜27±2C60±5%22±2C60±5%掺兑加香间27±2C60±5%22±2C60±5%储丝房27±2C60±5%22±2C60±5%卷接包车间27±2C60±5%22±2C60±5%四、技术标准与规范：投标人所提供的设备和系统应依据如下标准和规范进行设计、制造、安装和检验•《组合式空调机组》(GB/T14294-1993)•《卷烟厂空调机组》(YC24-95)•《卷烟厂设计规范》(YC0009-2004)•《采暖通风与空气调节设计规范》(GB50019-2003)•《空气处理机组安全要求》(GB10891-89)•《组合式空气处理机组噪音限值》(GB13326-91)•《通风与空调工程施工质量验收规范》(GB50243-2002)以上标准和规范如与投标人所执行的标准不一致时，应执行较高标准。五、组合式空调机组技术要求：1、总体要求1.1 本次招标所述的 11 台组合空气处理机组性能参数要求：编号型式数量型号及规格K-1〜K-3K-1、K-3右式,K-2 左式3ZKW100 型，L=m3/h,外形尺寸 XXXX。回风机段：P=800Pa（全压），P=30kw。表冷段：Q=715kw。蒸汽快吸加热段：Q=521kw。冷执加湿挡水段：蒸汽 W1=409kg/h,高压微雾 W湿湿2=400kg/h。送风机段：P=1500Pa（全K-4左式1ZKW60 型，L=60000m3/h，外形尺寸 XXXX。回风机段：P=800Pa（全压），P=15kw。蒸汽快吸加热段：Q=191kw。加湿挡水段：执蒸汽 W1=409kg/h。送风机段：P=1300Pa（全压），湿°P=22kw。K-5〜K-11K-5、K-6、K-11 左式，K-7〜K-10右式7ZKW100 型，L=m3/h，外形尺寸：K-5：XXXX,〜K-11：XXXX。回风机段：P=800Pa（全压），P=30kw。表冷段：Q=466kw。蒸汽快吸加热段：Q=319kw。冷执加湿挡水段：蒸汽 W 湿1=238kg/h，高压微雾 W 湿2=200kg/h。送风机段：P=1500Pa（全压），P=75kwo备注：、空调机组送、回风机均带为变频调速风机。、空调机组的表冷器在满足表中供冷量的基础上统一按排数进行...
