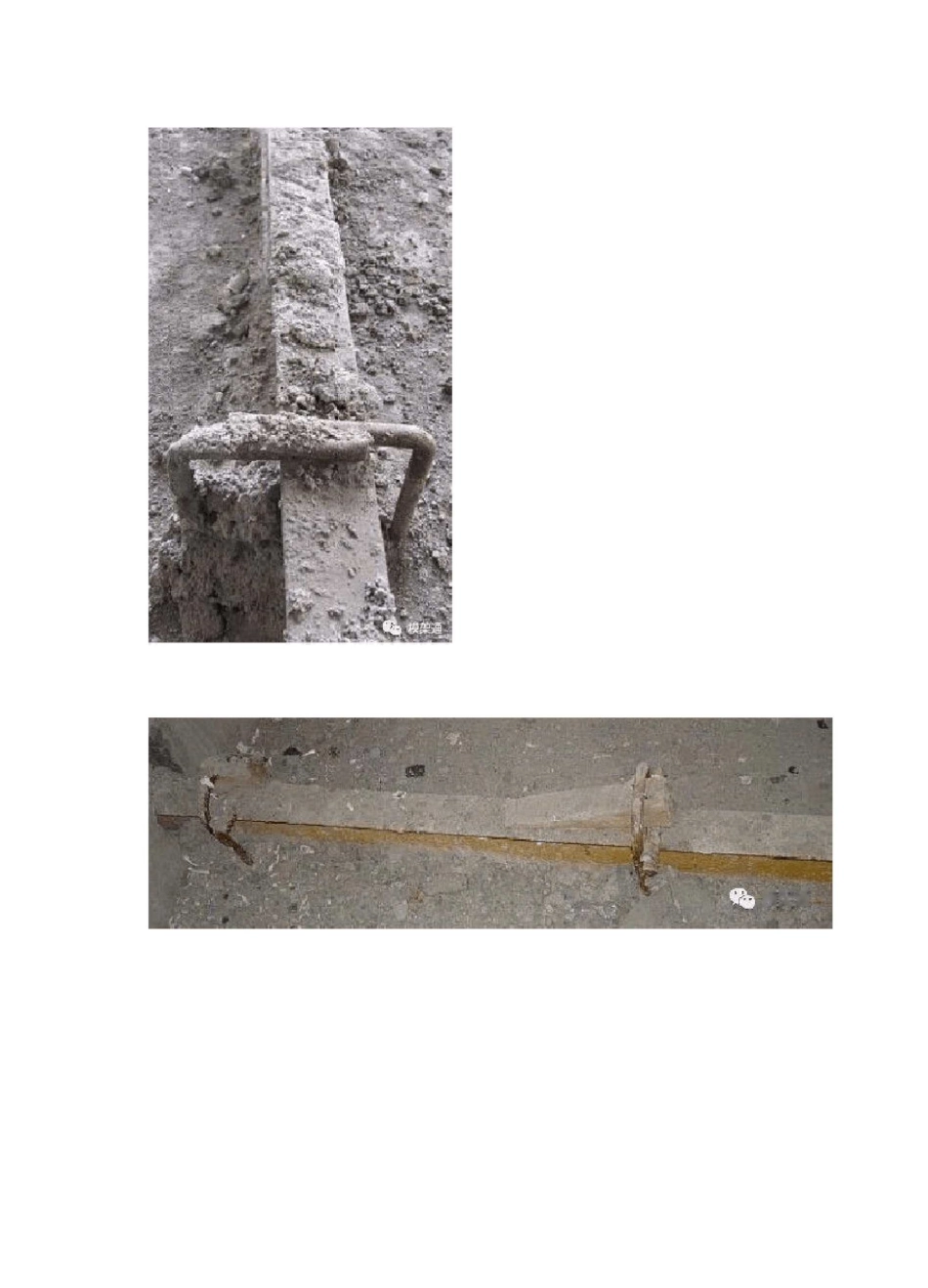

最新工字钢悬挑脚手架做法和规范山里娃进城百家号 10-0917:11建筑行业上发生脚手架倒塌事故日益突出。悬挑式脚手架作为工程中比较常用的脚手架,它是建筑中使用到的简易设施,分为每层一挑,多层悬挑两种。此前没有具体的行业规定,在工程工作中条件差、施工误差大等,造成了悬挑式脚手架的做法不规范,工程质量严重下降。比如:1•悬挑梁受力后竖向存在微小位移,悬挑梁水平方向位移难以控制,两根钢筋单面水平焊缝现场施工质量不好控制I后来经过的摸索,制定了一种好的链接方式,端部采用双道固定,木楔换成铁楔,而且双向打楔2•木楔块受力后会变形,加焊的横杆和门型钢架,强度差K1模架一、型钢悬挑梁的具体规范1. 高度不应小于 160mm 双轴对称截面的型钢(工字钢)做悬挑梁结构。2. 悬挑梁端部设置定位点,定位点离悬挑梁端部不应小于 100mm。3. 定位点可采用长 0.2m,直径 25-30mm 的钢筋或短管。4. 固定端长度大于悬挑端 1.25 倍,悬挑梁间距应按悬挑架架体立杆纵距设置,每一纵距设置一根。(不允许有连梁)不楔楔紧悬挑钢梁穿墙构造 f 揍架通200200二、挑梁结构及其锚固的验算内容:i•悬挑梁的强度;2•悬挑梁的挠度;3. 当无有效支撑体系时悬挑梁的稳定;4. 悬挑梁锚固段压点处 U 型钢筋拉环或螺栓的强度;5.压点处楼板承受锚固负弯矩时的抗弯强度;2 两根 1・5rn 长① 18钢筋拉环锚固6.悬挑梁前端支点下混凝土梁(板)的承载力。三、U 形钢筋拉环(或锚固螺栓)U 型钢筋拉环或螺栓应采用冷弯成型。U 型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的 U 型钢筋拉环或锚固螺栓直径不宜小于16mm左图为 U 形螺栓固定构造钢压板,吊钢不小于63mm*63mm*6mrTi1•木楔侧向楔紧钢筋拉环大忙複翳尿当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时,钢压板尺寸不应小于 1OOmmX1Omm(宽 X 厚);当采用螺栓角钢压板连接时,角钢的规格不应小于 63mmX63mmX6mm。四、建筑主体结构L63X6(1)主体结构强度不低于 C20(2)悬挑钢梁支撑点应设置在结构梁上,不得设置在外伸阳台或悬挑板上,否则加固措施。五、钢丝绳(或钢拉杆或钢拉杆),吊环悬挑钢梁前端应采用吊拉卸荷,应满足以下要求:(1)钢丝绳不小于 014mm,吊环不宜小于 020mm,预埋吊环应使用 HPB235 级钢筋制作。(2)钢丝绳绳卡不少于 3 个。受力绳应位于卡扣座处,绳扣间距为 ...
