大坝基础固结灌浆专项方案

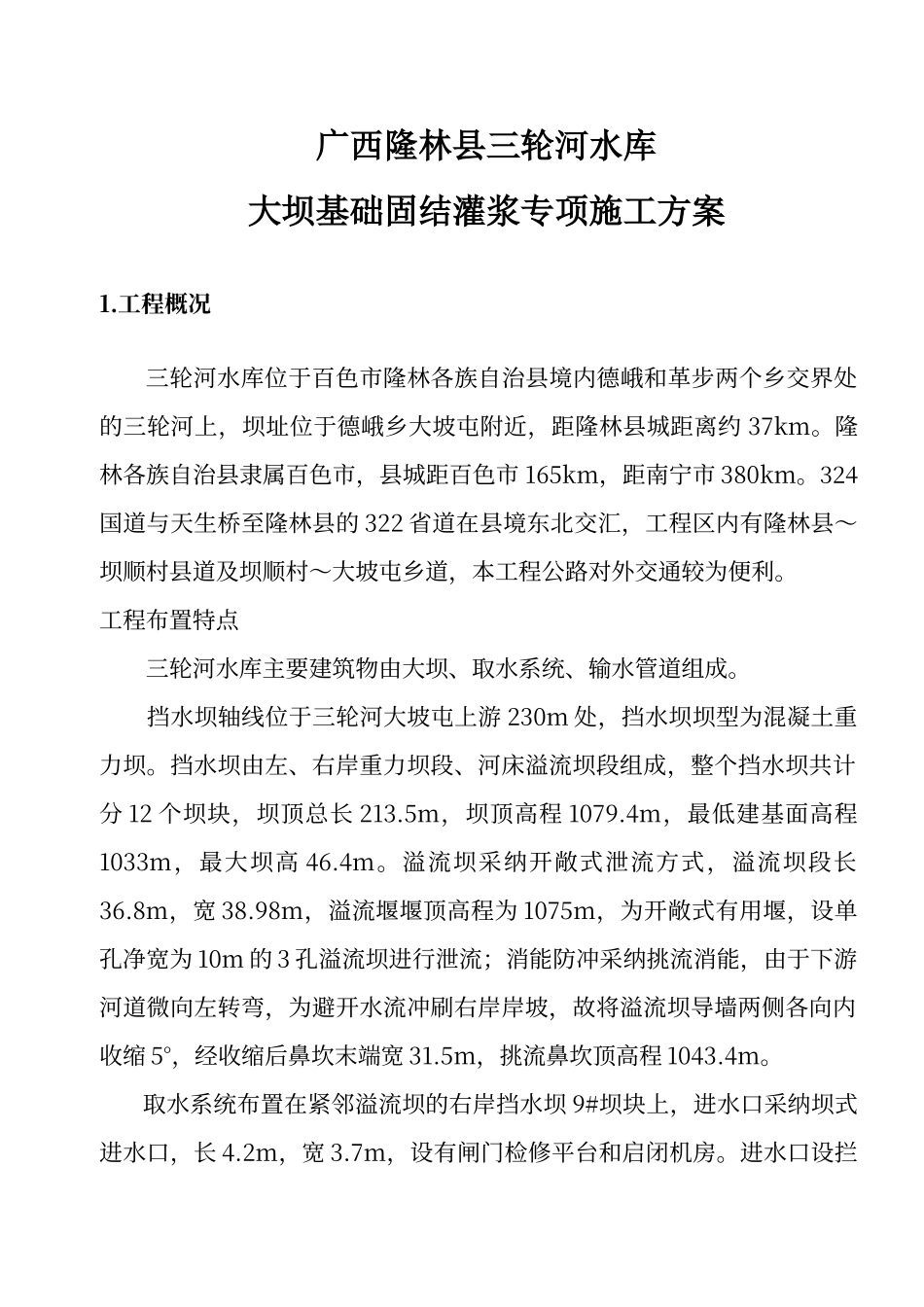

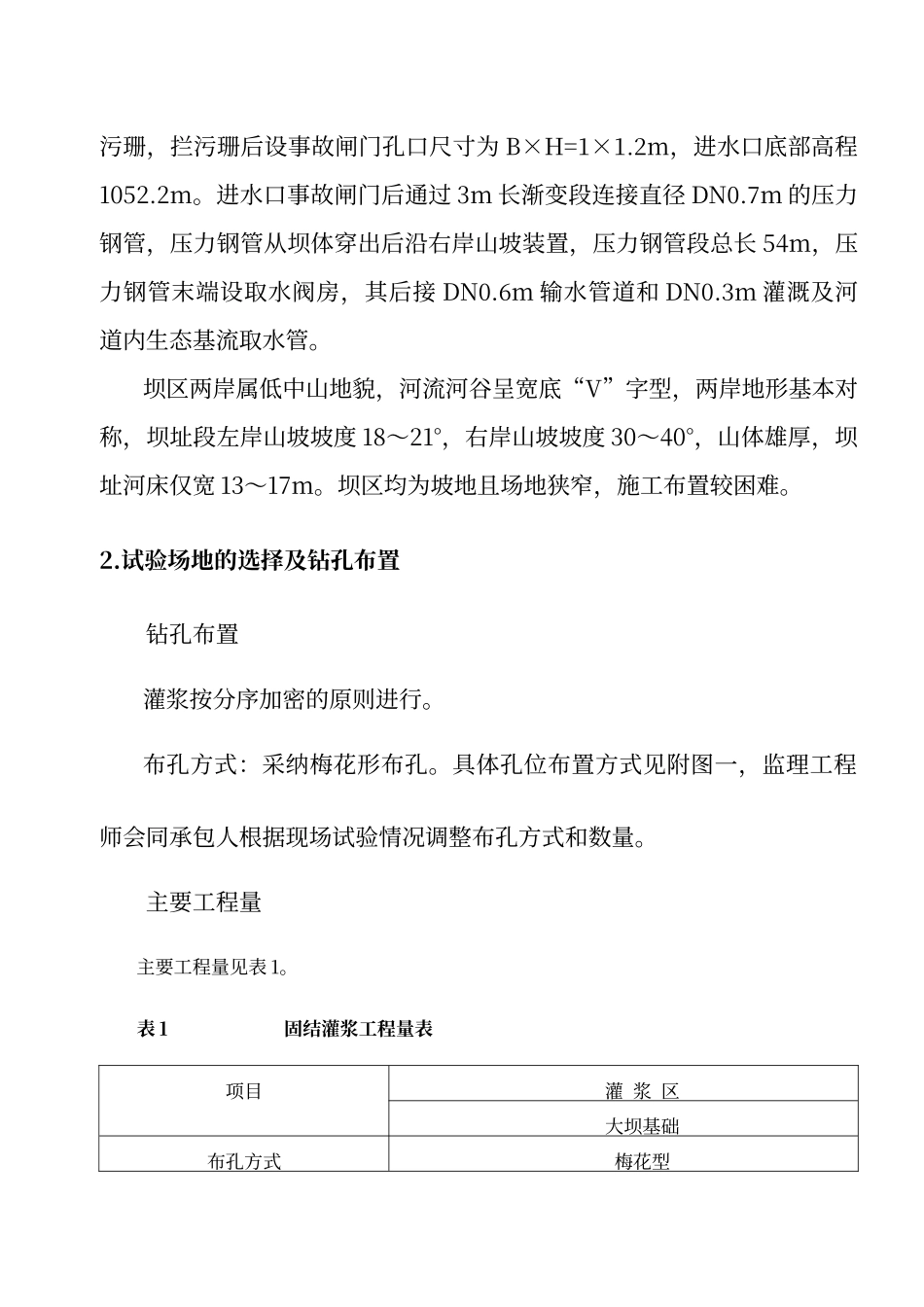

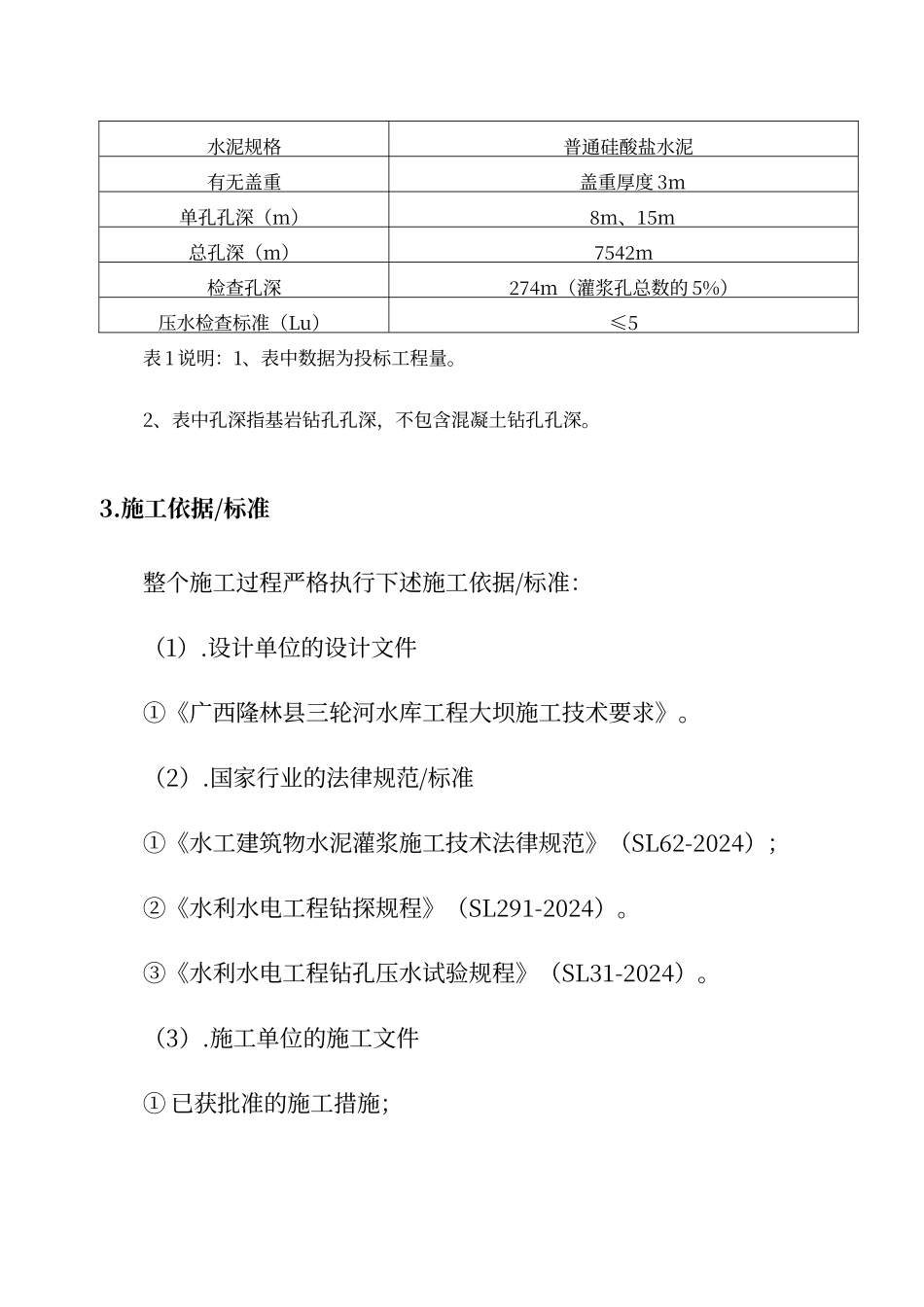

广西隆林县三轮河水库大坝基础固结灌浆专项施工方案1.工程概况三轮河水库位于百色市隆林各族自治县境内德峨和革步两个乡交界处的三轮河上，坝址位于德峨乡大坡屯附近，距隆林县城距离约 37km。隆林各族自治县隶属百色市，县城距百色市 165km，距南宁市 380km。324国道与天生桥至隆林县的 322 省道在县境东北交汇，工程区内有隆林县～坝顺村县道及坝顺村～大坡屯乡道，本工程公路对外交通较为便利。工程布置特点三轮河水库主要建筑物由大坝、取水系统、输水管道组成。挡水坝轴线位于三轮河大坡屯上游 230m 处，挡水坝坝型为混凝土重力坝。挡水坝由左、右岸重力坝段、河床溢流坝段组成，整个挡水坝共计分 12 个坝块，坝顶总长 213.5m，坝顶高程 1079.4m，最低建基面高程1033m，最大坝高 46.4m。溢流坝采纳开敞式泄流方式，溢流坝段长36.8m，宽 38.98m，溢流堰堰顶高程为 1075m，为开敞式有用堰，设单孔净宽为 10m 的 3 孔溢流坝进行泄流；消能防冲采纳挑流消能，由于下游河道微向左转弯，为避开水流冲刷右岸岸坡，故将溢流坝导墙两侧各向内收缩 5°，经收缩后鼻坎末端宽 31.5m，挑流鼻坎顶高程 1043.4m。取水系统布置在紧邻溢流坝的右岸挡水坝 9#坝块上，进水口采纳坝式进水口，长 4.2m，宽 3.7m，设有闸门检修平台和启闭机房。进水口设拦污珊，拦污珊后设事故闸门孔口尺寸为 B×H=1×1.2m，进水口底部高程1052.2m。进水口事故闸门后通过 3m 长渐变段连接直径 DN0.7m 的压力钢管，压力钢管从坝体穿出后沿右岸山坡装置，压力钢管段总长 54m，压力钢管末端设取水阀房，其后接 DN0.6m 输水管道和 DN0.3m 灌溉及河道内生态基流取水管。坝区两岸属低中山地貌，河流河谷呈宽底“V”字型，两岸地形基本对称，坝址段左岸山坡坡度 18～21°，右岸山坡坡度 30～40°，山体雄厚，坝址河床仅宽 13～17m。坝区均为坡地且场地狭窄，施工布置较困难。2.试验场地的选择及钻孔布置钻孔布置灌浆按分序加密的原则进行。布孔方式：采纳梅花形布孔。具体孔位布置方式见附图一，监理工程师会同承包人根据现场试验情况调整布孔方式和数量。主要工程量主要工程量见表 1。表 1 固结灌浆工程量表项目灌 浆 区大坝基础布孔方式梅花型水泥规格普通硅酸盐水泥有无盖重盖重厚度 3m单孔孔深（m）8m、15m总孔深（m）7542m检查孔深274m（灌浆孔总数的 5%）压水检查标准（Lu）≤5表 1 说明：1、表中数据为投标工程量。2、表中孔深指基岩...
