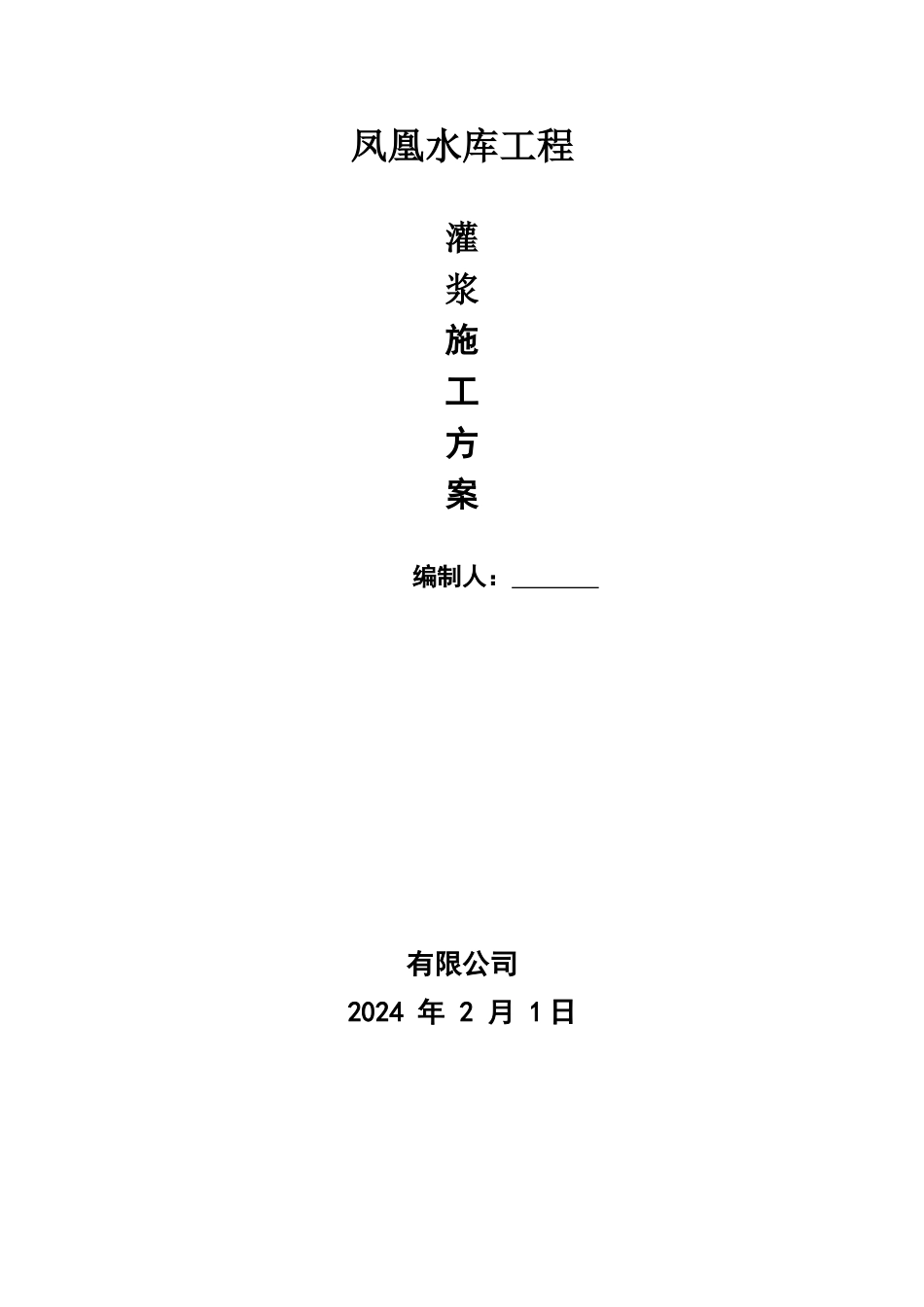

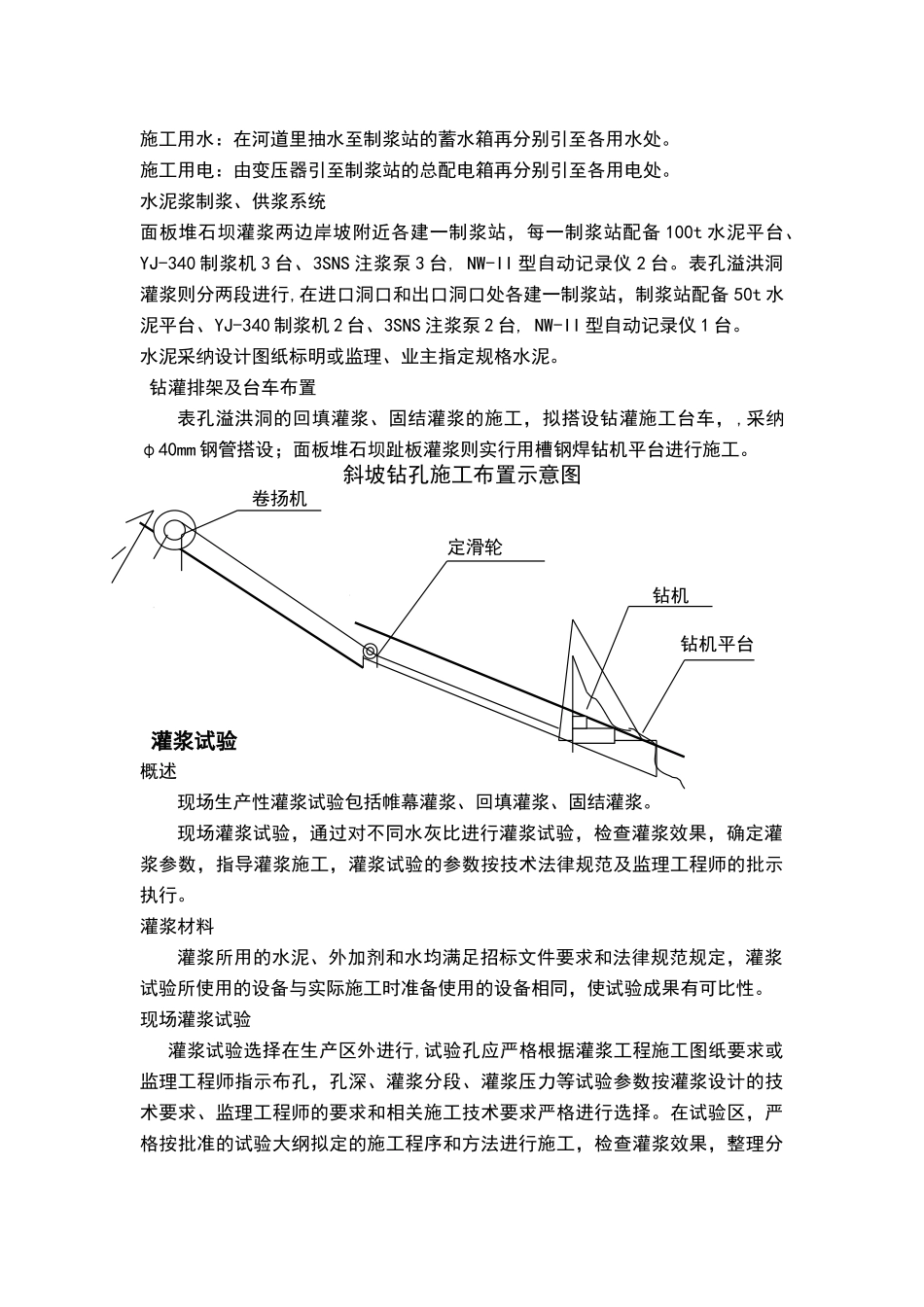

凤凰水库工程灌浆施工方案编制人： 有限公司2024 年 2 月 1 日 工程概况概述混凝土面板堆石坝工程地基处理施工项目主要是上游围堰控制灌浆、支护（预应力锚索）、断层处理（接触灌浆）、坝基固结灌浆、坝基帷幕灌浆（含化学灌浆）、探洞回填灌浆；表孔溢洪洞工程地基处理施工项目主要是支护（预应力锚索）、进口固结灌浆、洞身回填灌浆、洞身固结灌浆；5 号永久跨河大桥工程地基处理施工项目主要是灌注桩。 主要工程量表 1-1 地基处理工程主要工程量表项 目单 位工程量备 注控制灌浆m1415上游围堰固结灌浆钻孔m16043混凝土面板堆石坝工程坝和表孔溢洪洞工程的固结灌浆固结灌浆m15150帷幕灌浆钻孔m37801混凝土面板堆石坝工程坝帷幕灌浆帷幕灌浆m34101回填灌浆m25250探洞和表孔溢洪洞工程预应力锚索根60表孔溢洪洞工程250混凝土面板堆石坝工程断层处理接触灌浆m2825断层化学灌浆t413灌注桩m3 施工布置根据工程特性及施工的先后顺序，首先施工上游围堰的控制灌浆，再施工混凝土面板堆石坝工程的断层处理、固结灌浆和帷幕灌浆，而面板堆石坝灌浆又分两个阶段进行灌浆，即高程以下和～高程的灌浆,两边岸坡灌浆同步进行,而表孔溢洪洞的回填灌浆和固结灌浆与面板堆石坝～高程的灌浆同步进行。面板堆石坝灌浆在同一区段先固结后帷幕;而表孔溢洪洞灌浆在同一区段内施工原则为自洞的低端向高端推动灌浆, 先回填再固结的先后顺序施工,在同一区段内同一灌浆单元，按环间分序、环内加密的方法施工,环间分为两个次序，地质不良地段分三个次序,环内同序孔则自低向高施工,即洞底部向洞顶部施工。5 号大桥灌注桩根据工程总体计划进行按排。风、水、电系统钻孔供风：面板堆石坝灌浆在两边岸坡灌浆区域附近各布置 1 台 21m3移动式空压机，另配 1 台 12m3移动空压机辅助供风。表孔溢洪洞灌浆则在进口洞口和出口洞口布置 1 台 21m3移动式空压机进行供风。施工用水：在河道里抽水至制浆站的蓄水箱再分别引至各用水处。施工用电：由变压器引至制浆站的总配电箱再分别引至各用电处。水泥浆制浆、供浆系统面板堆石坝灌浆两边岸坡附近各建一制浆站，每一制浆站配备 100t 水泥平台、YJ-340 制浆机 3 台、3SNS 注浆泵 3 台, NW-II 型自动记录仪 2 台。表孔溢洪洞灌浆则分两段进行,在进口洞口和出口洞口处各建一制浆站，制浆站配备 50t 水泥平台、YJ-340 制浆机 2 台、3SNS 注浆泵 2 台, NW-II 型自动记录仪 1 台。水泥采纳设...
