实验3--模拟交通灯控制实验

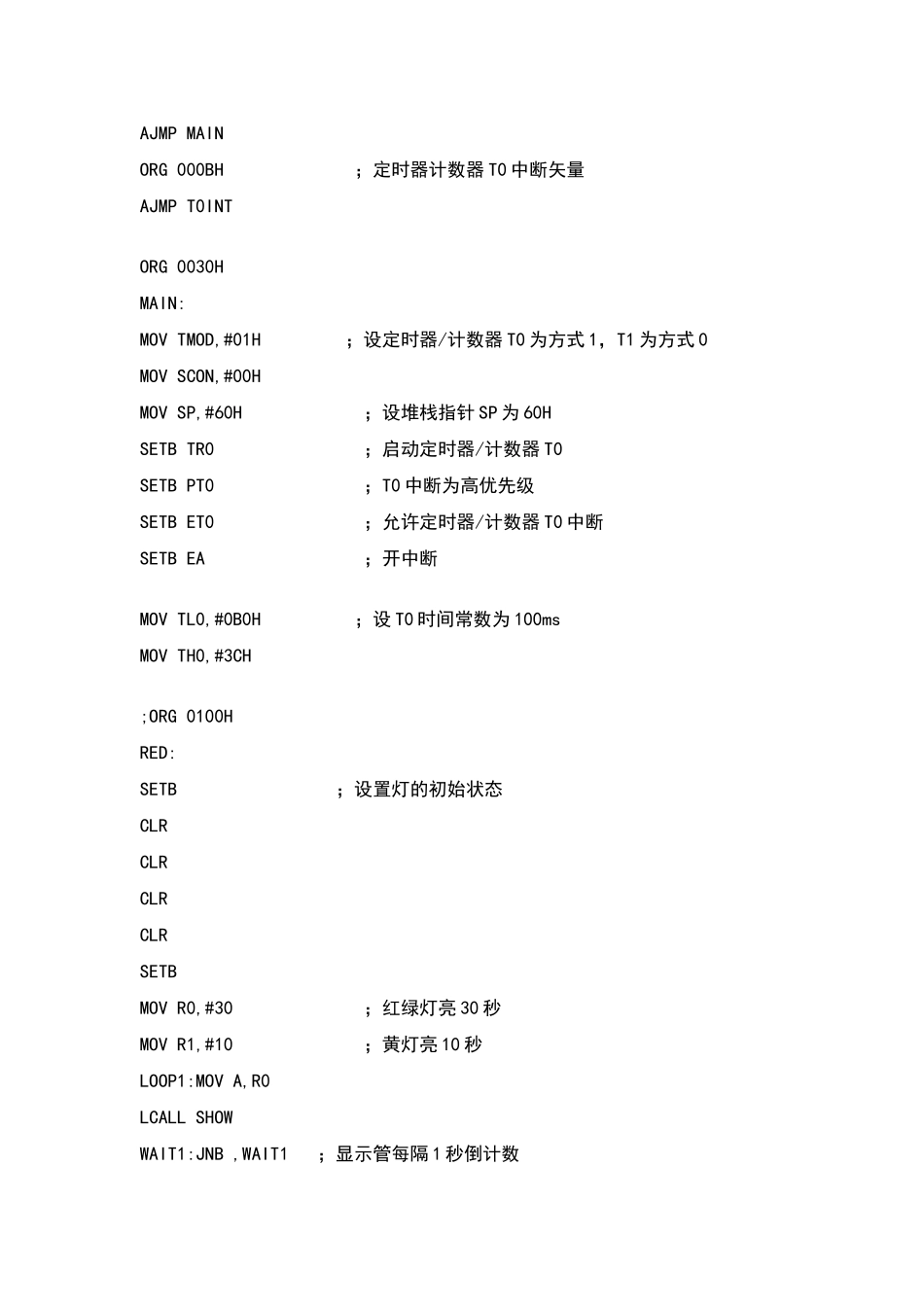

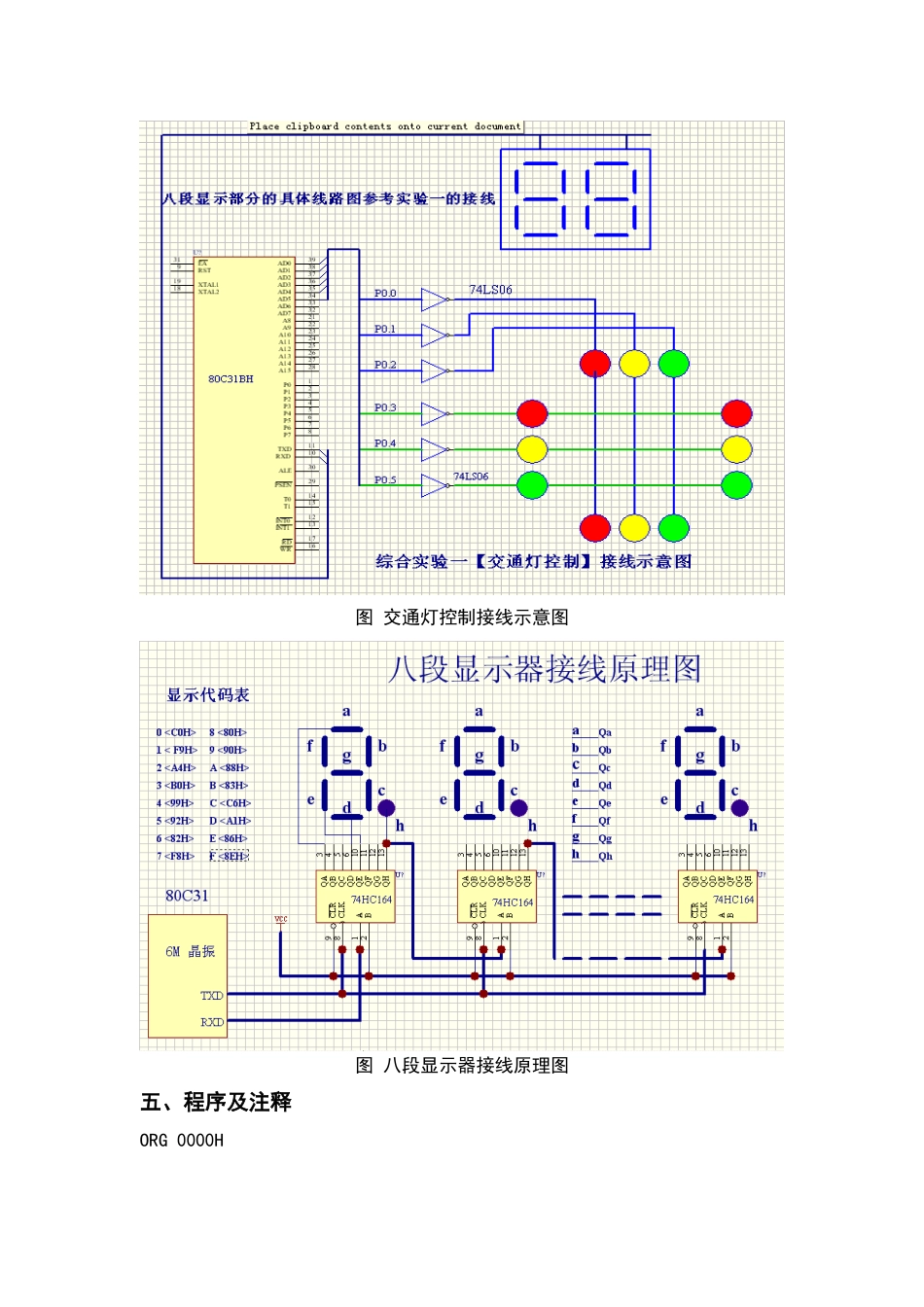

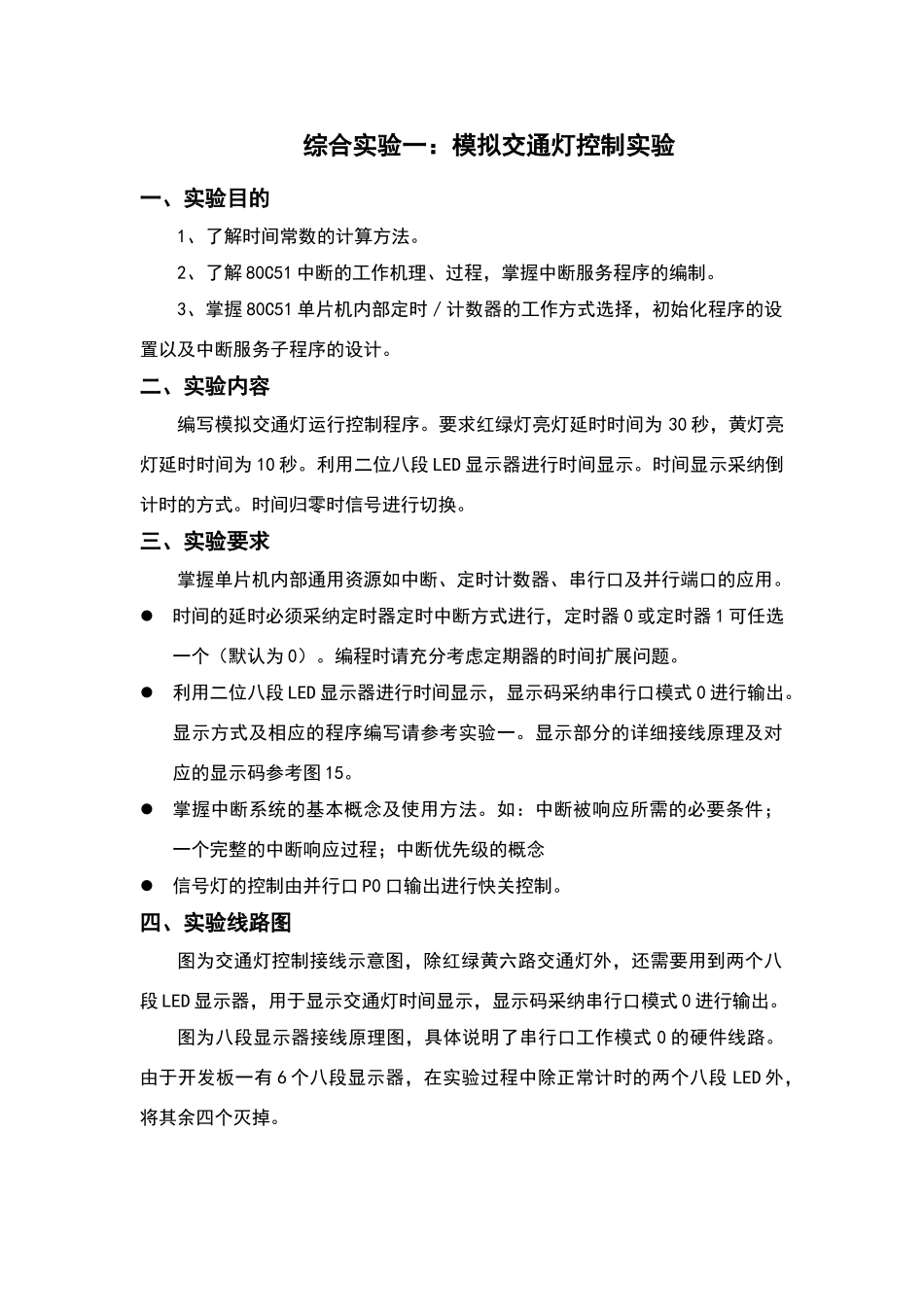

综合实验一：模拟交通灯控制实验一、实验目的1、了解时间常数的计算方法。2、了解 80C51 中断的工作机理、过程，掌握中断服务程序的编制。3、掌握 80C51 单片机内部定时／计数器的工作方式选择，初始化程序的设置以及中断服务子程序的设计。二、实验内容编写模拟交通灯运行控制程序。要求红绿灯亮灯延时时间为 30 秒，黄灯亮灯延时时间为 10 秒。利用二位八段 LED 显示器进行时间显示。时间显示采纳倒计时的方式。时间归零时信号进行切换。三、实验要求掌握单片机内部通用资源如中断、定时计数器、串行口及并行端口的应用。时间的延时必须采纳定时器定时中断方式进行，定时器 0 或定时器 1 可任选一个（默认为 0）。编程时请充分考虑定期器的时间扩展问题。利用二位八段 LED 显示器进行时间显示，显示码采纳串行口模式 0 进行输出。显示方式及相应的程序编写请参考实验一。显示部分的详细接线原理及对应的显示码参考图 15。掌握中断系统的基本概念及使用方法。如：中断被响应所需的必要条件；一个完整的中断响应过程；中断优先级的概念信号灯的控制由并行口 P0 口输出进行快关控制。四、实验线路图图为交通灯控制接线示意图，除红绿黄六路交通灯外，还需要用到两个八段 LED 显示器，用于显示交通灯时间显示，显示码采纳串行口模式 0 进行输出。图为八段显示器接线原理图，具体说明了串行口工作模式 0 的硬件线路。由于开发板一有 6 个八段显示器，在实验过程中除正常计时的两个八段 LED 外，将其余四个灭掉。图 交通灯控制接线示意图图 八段显示器接线原理图五、程序及注释ORG 0000HAJMP MAINORG 000BH ；定时器计数器 T0 中断矢量AJMP T0INTORG 0030HMAIN:MOV TMOD,#01H ；设定时器/计数器 T0 为方式 1，T1 为方式 0MOV SCON,#00HMOV SP,#60H ；设堆栈指针 SP 为 60HSETB TR0 ；启动定时器/计数器 T0SETB PT0 ；T0 中断为高优先级SETB ET0 ；允许定时器/计数器 T0 中断SETB EA ；开中断MOV TL0,#0B0H ；设 T0 时间常数为 100msMOV TH0,#3CH;ORG 0100HRED:SETB ；设置灯的初始状态CLR CLR CLR CLR SETB MOV R0,#30 ；红绿灯亮 30 秒MOV R1,#10 ；黄灯亮 10 秒LOOP1:MOV A,R0LCALL SHOWWAIT1:JNB ,WAIT1 ；显示管每隔 1 秒倒计数CLR DJNZ R1,WAIT1MOV R1,#10DEC R0 ；倒计时从 30 到 1CJNE R0,#00H,LOOP1YELLOW: ；设置灯的初始...
