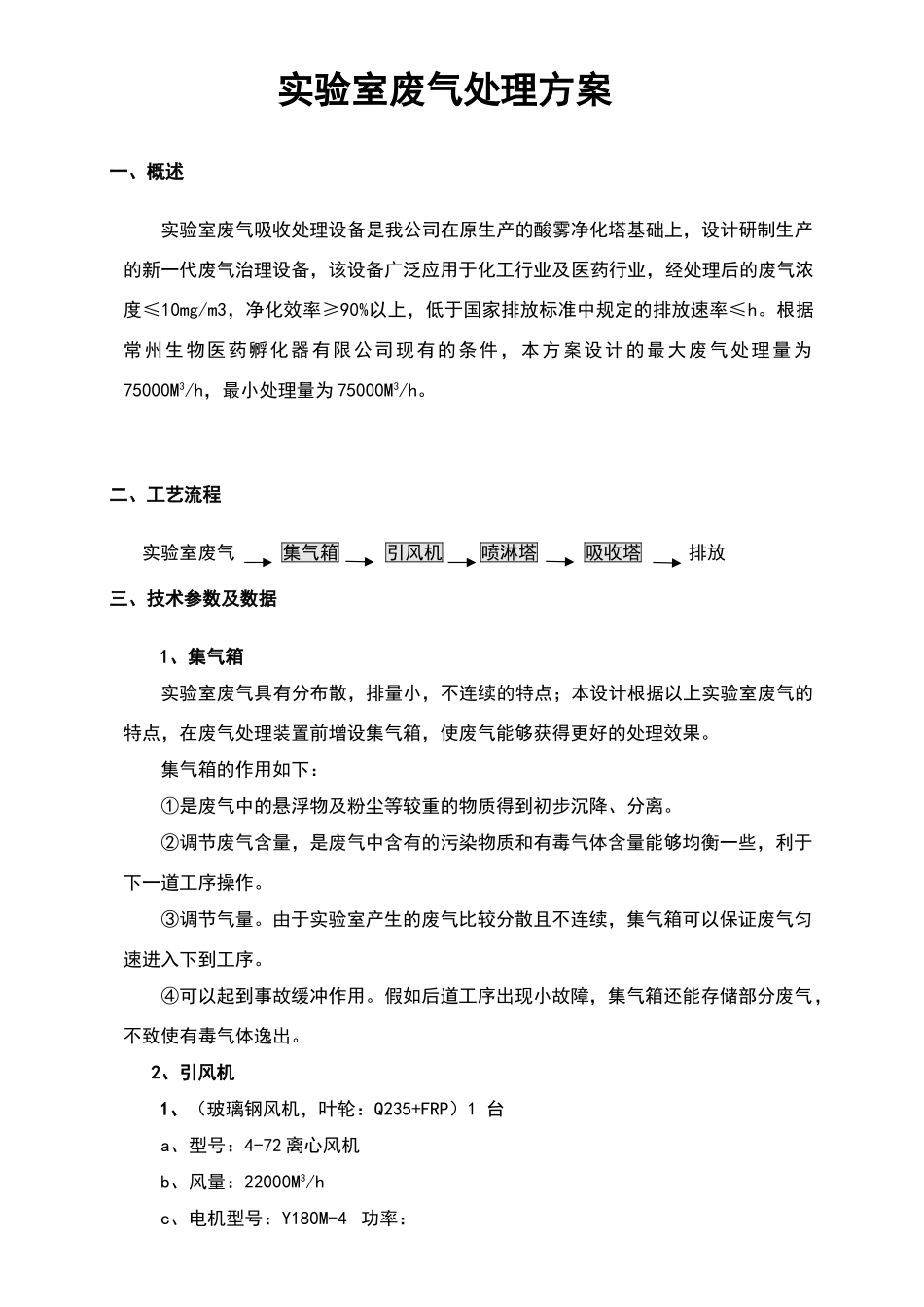

实验室废气处理方案 一、概述实验室废气吸收处理设备是我公司在原生产的酸雾净化塔基础上，设计研制生产的新一代废气治理设备，该设备广泛应用于化工行业及医药行业，经处理后的废气浓度≤10mg/m3，净化效率≥90%以上，低于国家排放标准中规定的排放速率≤h。根据常州生物医药孵化器有限公司现有的条件，本方案设计的最大废气处理量为75000M3/h，最小处理量为 75000M3/h。二、工艺流程 实验室废气 集气箱 引风机 喷淋塔 吸收塔 排放 三、技术参数及数据1、集气箱实验室废气具有分布散，排量小，不连续的特点；本设计根据以上实验室废气的特点，在废气处理装置前增设集气箱，使废气能够获得更好的处理效果。集气箱的作用如下：①是废气中的悬浮物及粉尘等较重的物质得到初步沉降、分离。②调节废气含量，是废气中含有的污染物质和有毒气体含量能够均衡一些，利于下一道工序操作。③调节气量。由于实验室产生的废气比较分散且不连续，集气箱可以保证废气匀速进入下到工序。④可以起到事故缓冲作用。假如后道工序出现小故障，集气箱还能存储部分废气，不致使有毒气体逸出。 2、引风机 1、（玻璃钢风机，叶轮：Q235+FRP）1 台a、型号：4-72 离心风机b、风量：22000M3/hc、电机型号：Y180M-4 功率：e、风机配消音罩一套3、喷淋塔喷淋塔是由塔身、填料架、填料、喷淋管、水箱、雾滴分离器组成。本塔采纳氢氧化钠（NaOH）溶液作为吸收中和液来净化实验室废气中的强氧化气体及有毒气体。废气由离心通风机吸入进风段后向上流动，而喷嘴喷出的中和液由上向下喷淋。从第二级中喷出的中和液与上升的废气进行气液接触，吸收中和后中和液往下淋湿第二级滤料层，使从下往上升的废气得到气液接触吸收中和，中和液再向下淋湿第一级滤料层，再一次获得气液相接触吸收中和作用。同时还增大了第一级中滤料的淋湿量，从而加大了该滤料层的气液比。正因为废气是自下往上升。因此通过第一级滤料层的废气浓度最高，这样使高浓度的废气曲折地从滤料间空隙通过向上升时，与向下流动的中和液接触吸收中和，可使废气通过该滤层后浓度急剧下降，然后再经过一排中和液喷淋，废气与之吸收中和后，浓度再度下降；然后再通过一个滤料层和一排中和液喷淋的接触吸收中和，使废气的浓度净化到设计的预订效果（针对可溶于水及碱液的废气）。最后通过雾滴分离器进入吸收塔。a、直径：DN2000b、高度：（本体出口法兰标高）c、数量：1 台d、材质：PPf、填料：Φ50 聚炳稀多...
