室外管网施工方案

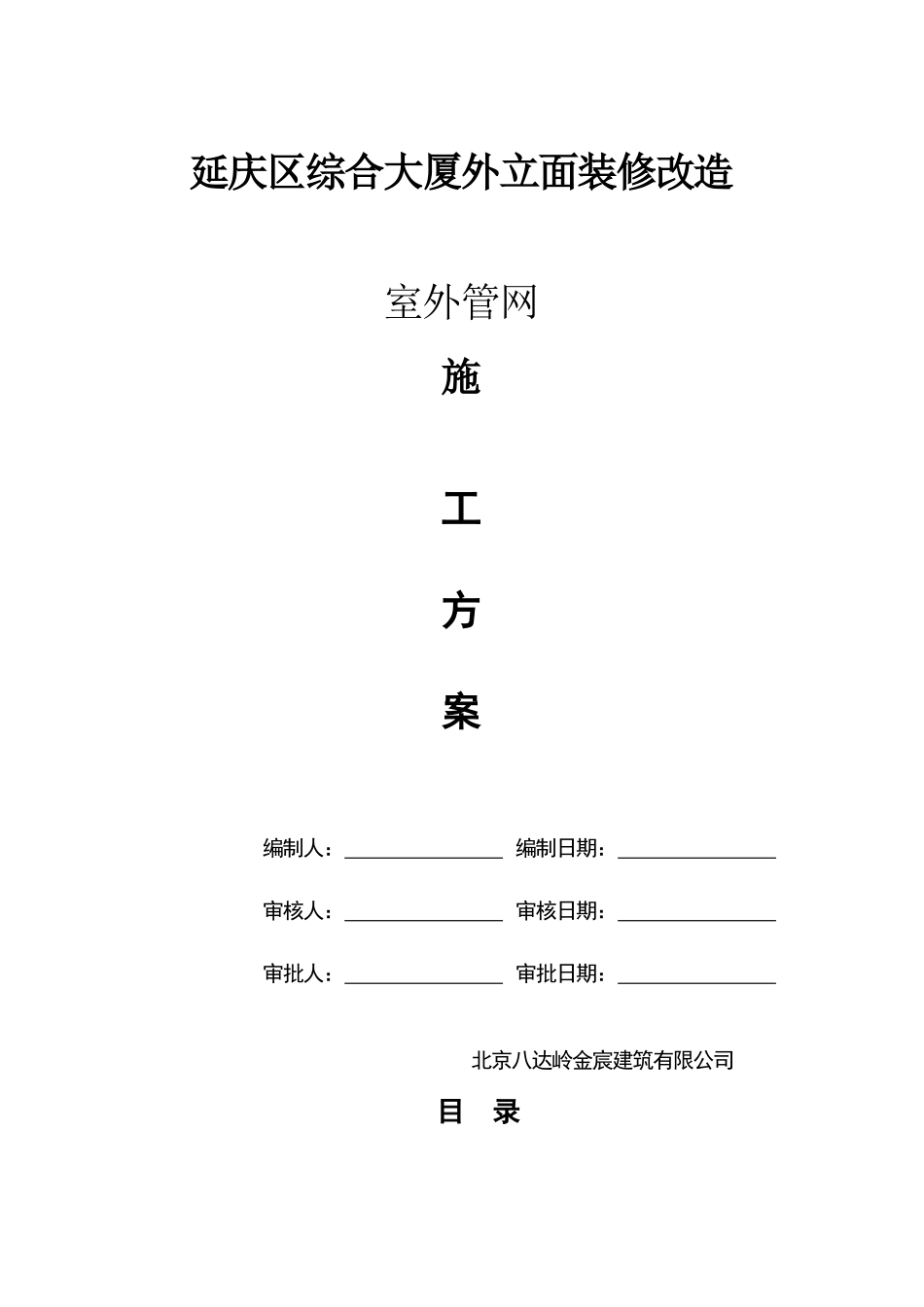

延庆区综合大厦外立面装修改造室外管网施工方案编制人： 编制日期： 审核人： 审核日期： 审批人： 审批日期： 北京八达岭金宸建筑有限公司目 录一、工程概况…………………………………………………………………………03二、编制依据…………………………………………………………………………03三、施工准备…………………………………………………………………………03四、测量放样…………………………………………………………………………03五、管道沟槽开挖施工方法…………………………………………………………03六、安装与敷设………………………………………………………………………05七、灌水通水试验……………………………………………………………………09八、沟槽回填…………………………………………………………………………09九、安全应急措施…………………………………………………………………10一．工程概况室外管网包括给水、暖气、污水、雨水管线，给水采纳球墨铸铁管，橡胶圈柔性接口，外刷热沥青 2 遍，采纳 200--300 的砂垫层基础。室外给水管道敷设相对标高为。室外消防：建筑室内消火栓系统、自动喷淋系统采纳临时高压给水系统，由室外消防泵房内消防加压泵和消防水池满足，由楼顶高位水箱及增压稳压设备满足；室外消火栓系统采纳低压给水系统。建筑室内消火栓用水量为 30L/s，室外消火栓系统用水量 40L/s，自动喷淋用水量 30L/s。室外消火栓保护半径 150 米，布置间距不大于 120 米，距建筑物大于 5m，距路边小于 2m。环状管网上设阀门，保证检修同时关闭的消火栓不多于 5 个。室外埋地消防加压管道采纳钢丝网骨架塑料（聚乙烯）复合管材，电熔连接，与阀门连接采纳法兰。室外采纳雨、污分流制，污水经过化粪池处理后进入市政污水管网。排水管道为高密度聚乙烯双壁波纹管，弹性密封圈承插接口：基础采纳 10cm 的砂垫层，管道铺设完毕后，回填砂超出管顶 300mm 后回填素土分层夯实，化粪池采纳玻璃钢化粪池，清掏周期 90 天，污水定额 115m /d³。雨水计算暴雨强度采纳北京地区暴雨强度公式，雨水管道接市政管道，通过公路的管道采纳非开挖拉管工艺。排水管道为高密度聚乙烯双壁波纹管，弹性密封圈承插接口：基础采纳 10cm 的砂垫层，回填砂超出管顶 300mm 后回填素土分层夯实。检查井采纳砖砌检查井，井底设置导流槽，雨水系统中支、干管交接处雨水井设置沉砂池。 二.编制依...
