故障录波装置调试报告

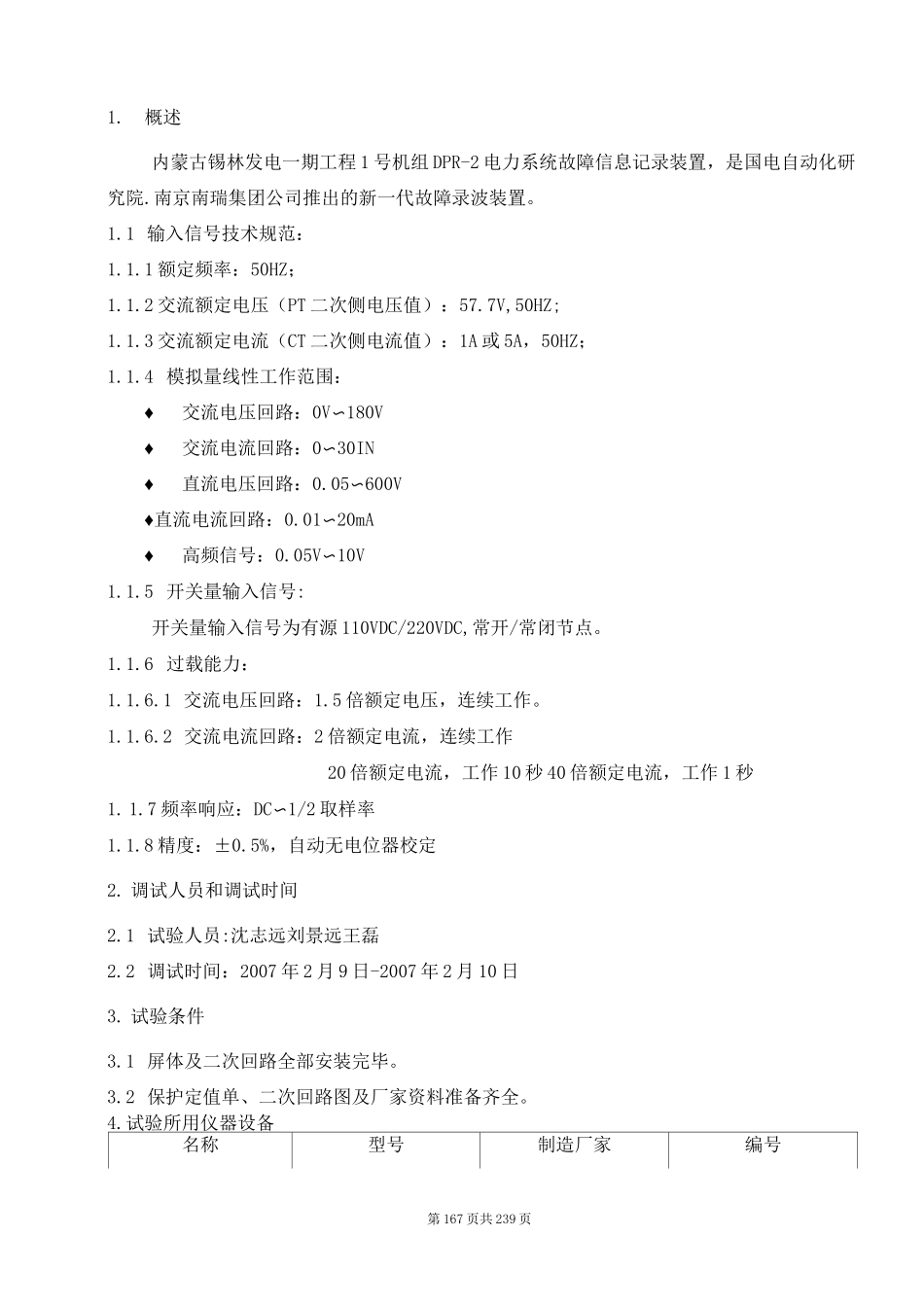

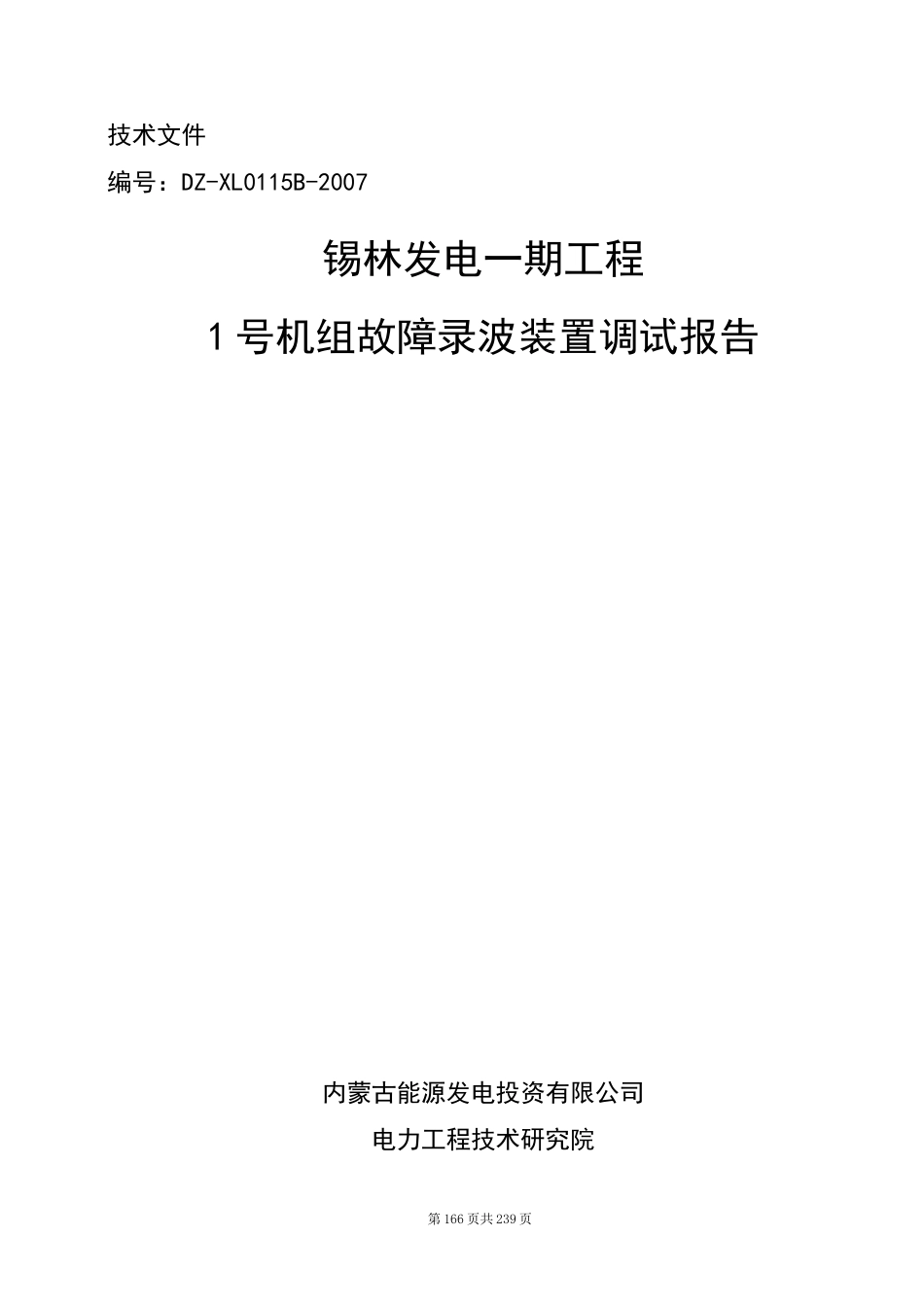

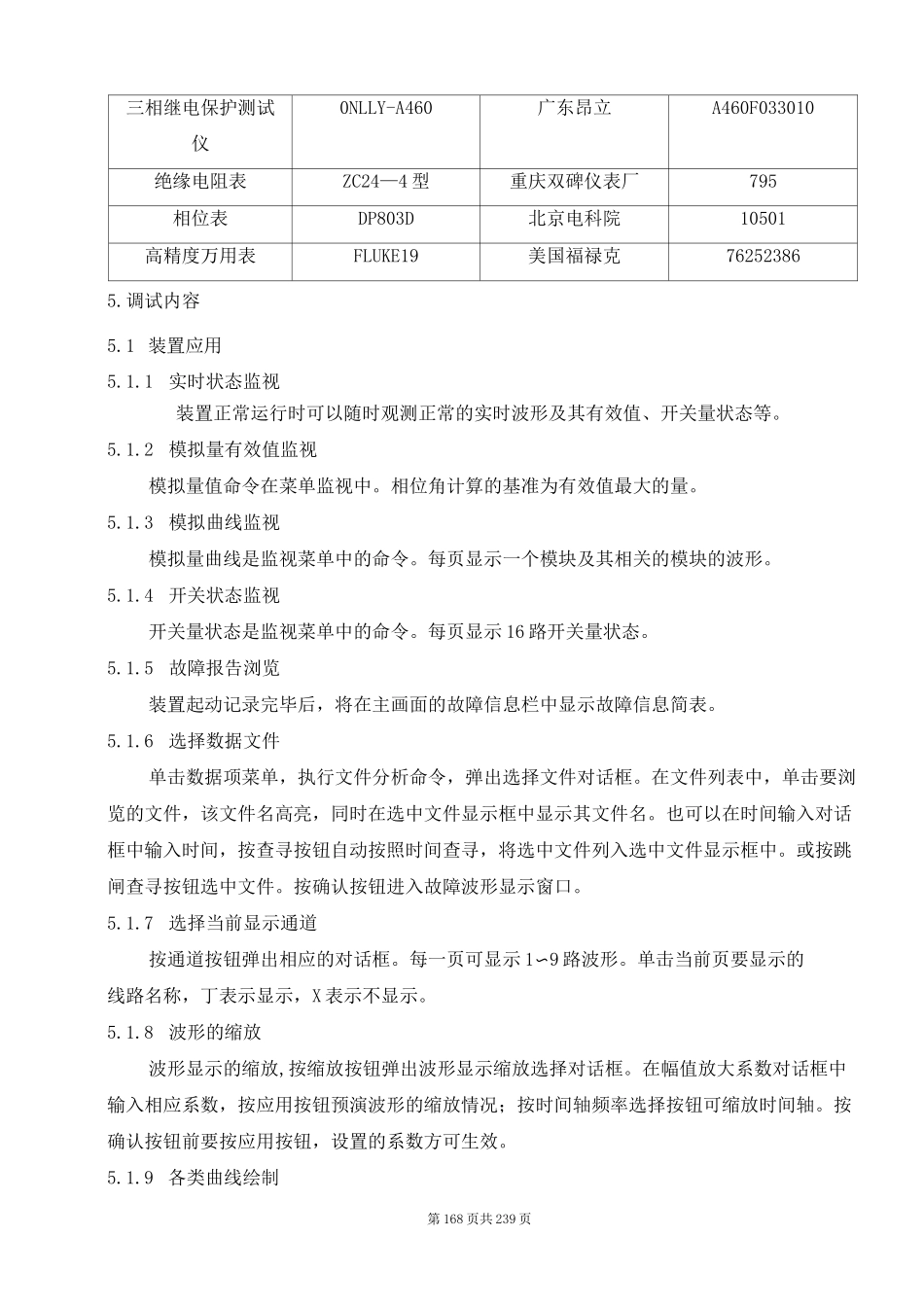

第 166 页共 239 页技术文件编号：DZ-XL0115B-2007锡林发电一期工程1 号机组故障录波装置调试报告内蒙古能源发电投资有限公司电力工程技术研究院第 167 页共 239 页1.概述内蒙古锡林发电一期工程 1 号机组 DPR-2 电力系统故障信息记录装置，是国电自动化研究院.南京南瑞集团公司推出的新一代故障录波装置。1.1 输入信号技术规范：1.1.1 额定频率：50HZ；1.1.2 交流额定电压（PT 二次侧电压值）：57.7V,50HZ;1.1.3 交流额定电流（CT 二次侧电流值）：1A 或 5A，50HZ；1.1.4 模拟量线性工作范围：♦交流电压回路：0V〜180V♦交流电流回路：0〜30IN♦直流电压回路：0.05〜600V♦直流电流回路：0.01〜20mA♦高频信号：0.05V〜10V1.1.5 开关量输入信号:开关量输入信号为有源 110VDC/220VDC,常开/常闭节点。1.1.6 过载能力：1.1.6.1 交流电压回路：1.5 倍额定电压，连续工作。1.1.6.2 交流电流回路：2 倍额定电流，连续工作20 倍额定电流，工作 10 秒 40 倍额定电流，工作 1 秒1. 1.7 频率响应：DC〜1/2 取样率1.1.8 精度：±0.5%，自动无电位器校定2. 调试人员和调试时间2.1 试验人员:沈志远刘景远王磊2.2 调试时间：2007 年 2 月 9 日-2007 年 2 月 10 日3. 试验条件3.1 屏体及二次回路全部安装完毕。3.2 保护定值单、二次回路图及厂家资料准备齐全。4.试验所用仪器设备名称型号制造厂家编号第 168 页共 239 页三相继电保护测试仪0NLLY-A460广东昂立A460F033010绝缘电阻表ZC24—4 型重庆双碑仪表厂795相位表DP803D北京电科院10501高精度万用表FLUKE19美国福禄克762523865.调试内容5.1 装置应用5.1.1 实时状态监视装置正常运行时可以随时观测正常的实时波形及其有效值、开关量状态等。5.1.2 模拟量有效值监视模拟量值命令在菜单监视中。相位角计算的基准为有效值最大的量。5.1.3 模拟曲线监视模拟量曲线是监视菜单中的命令。每页显示一个模块及其相关的模块的波形。5.1.4 开关状态监视开关量状态是监视菜单中的命令。每页显示 16 路开关量状态。5.1.5 故障报告浏览装置起动记录完毕后，将在主画面的故障信息栏中显示故障信息简表。5.1.6 选择数据文件单击数据项菜单，执行文件分析命令，弹出选择文件对话框。在文件列表中，单击要浏览的文件，该文件名高亮，同时在选中文件显示框中显示其文件名。也可以在时间输入对话框中输入时间，按查寻按钮自动按照时间查寻，将选中文件列入...
