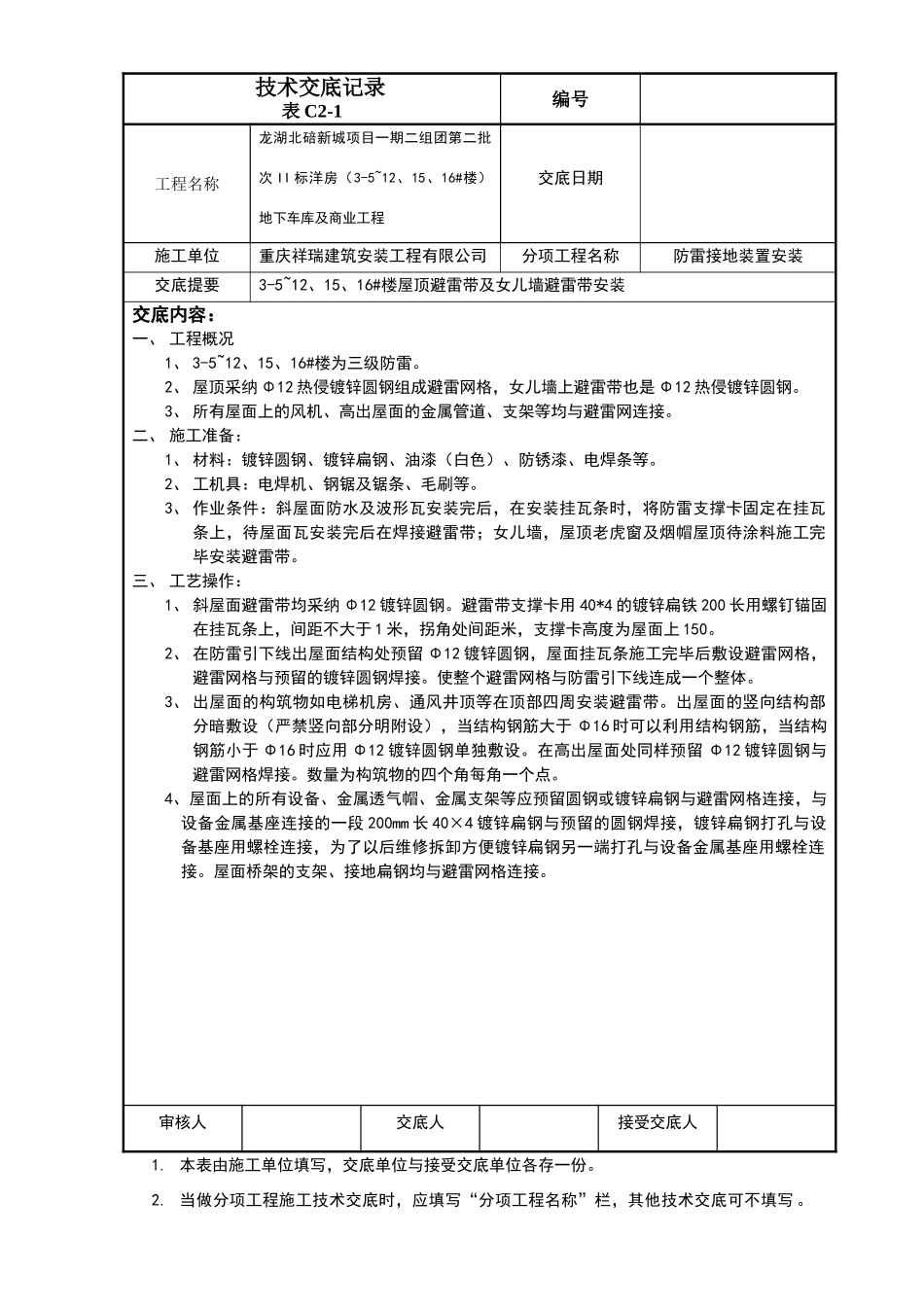

技术交底记录 表 C2-1编号工程名称龙湖北碚新城项目一期二组团第二批次 II 标洋房（3-5~12、15、16#楼）地下车库及商业工程交底日期施工单位重庆祥瑞建筑安装工程有限公司分项工程名称防雷接地装置安装交底提要3-5~12、15、16#楼屋顶避雷带及女儿墙避雷带安装交底内容：一、 工程概况1、 3-5~12、15、16#楼为三级防雷
2、 屋顶采纳 Φ12 热侵镀锌圆钢组成避雷网格，女儿墙上避雷带也是 Φ12 热侵镀锌圆钢
3、 所有屋面上的风机、高出屋面的金属管道、支架等均与避雷网连接
二、 施工准备：1、 材料：镀锌圆钢、镀锌扁钢、油漆（白色）、防锈漆、电焊条等
2、 工机具：电焊机、钢锯及锯条、毛刷等
3、 作业条件：斜屋面防水及波形瓦安装完后，在安装挂瓦条时，将防雷支撑卡固定在挂瓦条上，待屋面瓦安装完后在焊接避雷带；女儿墙，屋顶老虎窗及烟帽屋顶待涂料施工完毕安装避雷带
三、 工艺操作：1、 斜屋面避雷带均采纳 Φ12 镀锌圆钢
避雷带支撑卡用 40*4 的镀锌扁铁 200 长用螺钉锚固在挂瓦条上，间距不大于 1 米，拐角处间距米，支撑卡高度为屋面上 150
2、 在防雷引下线出屋面结构处预留 Φ12 镀锌圆钢，屋面挂瓦条施工完毕后敷设避雷网格，避雷网格与预留的镀锌圆钢焊接
使整个避雷网格与防雷引下线连成一个整体
3、 出屋面的构筑物如电梯机房、通风井顶等在顶部四周安装避雷带
出屋面的竖向结构部分暗敷设（严禁竖向部分明附设），当结构钢筋大于 Φ16 时可以利用结构钢筋，当结构钢筋小于 Φ16 时应用 Φ12 镀锌圆钢单独敷设
在高出屋面处同样预留 Φ12 镀锌圆钢与避雷网格焊接
数量为构筑物的四个角每角一个点

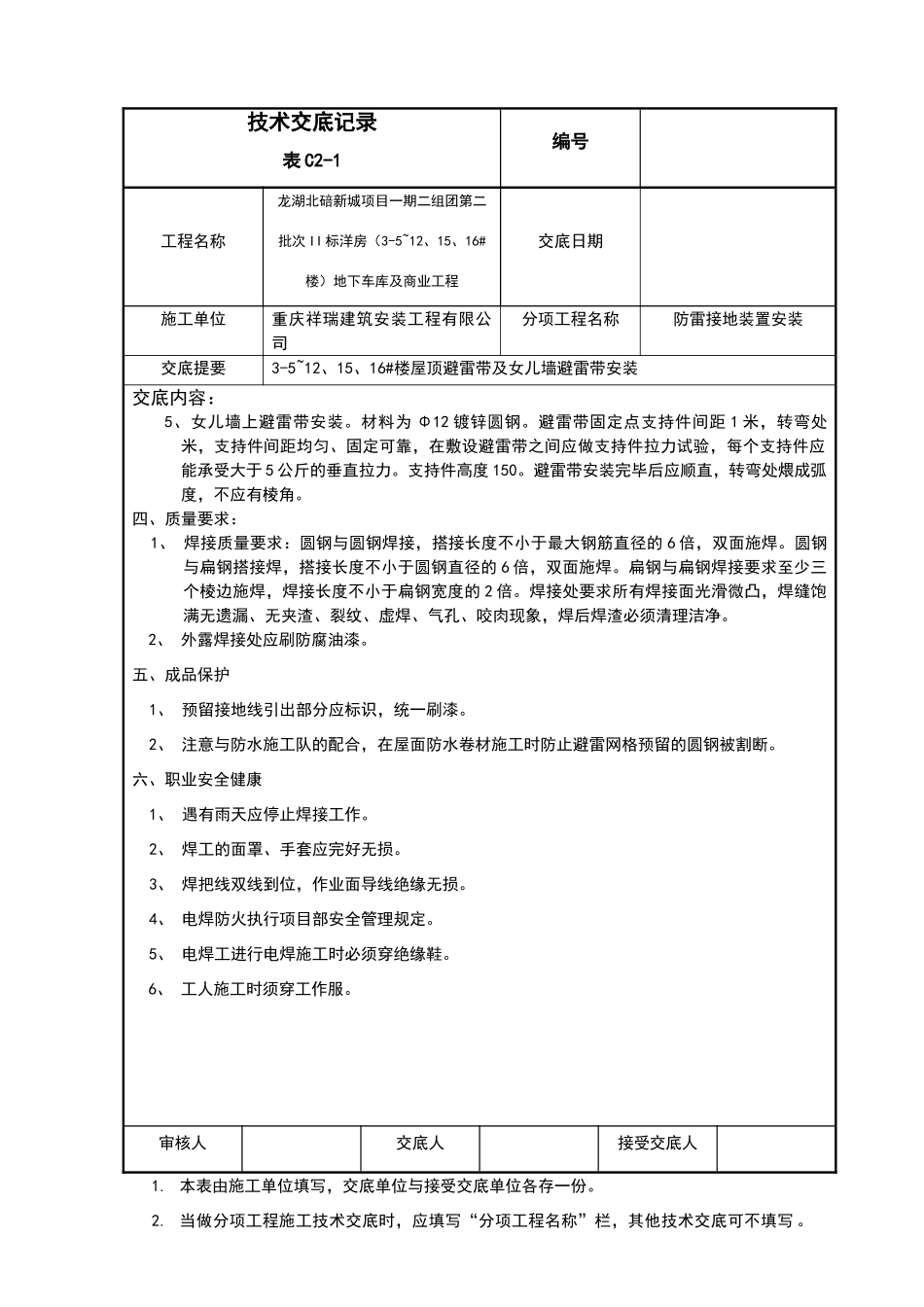

4、屋面上的所有设备、金属透气帽、金属支架等应预留圆钢或镀锌扁钢与避雷网格连接，与设备金属基座连接的一段 200mm 长 40×4 镀锌扁钢与预留的圆钢焊
