汽轮机本体部分的组成、作用和特点

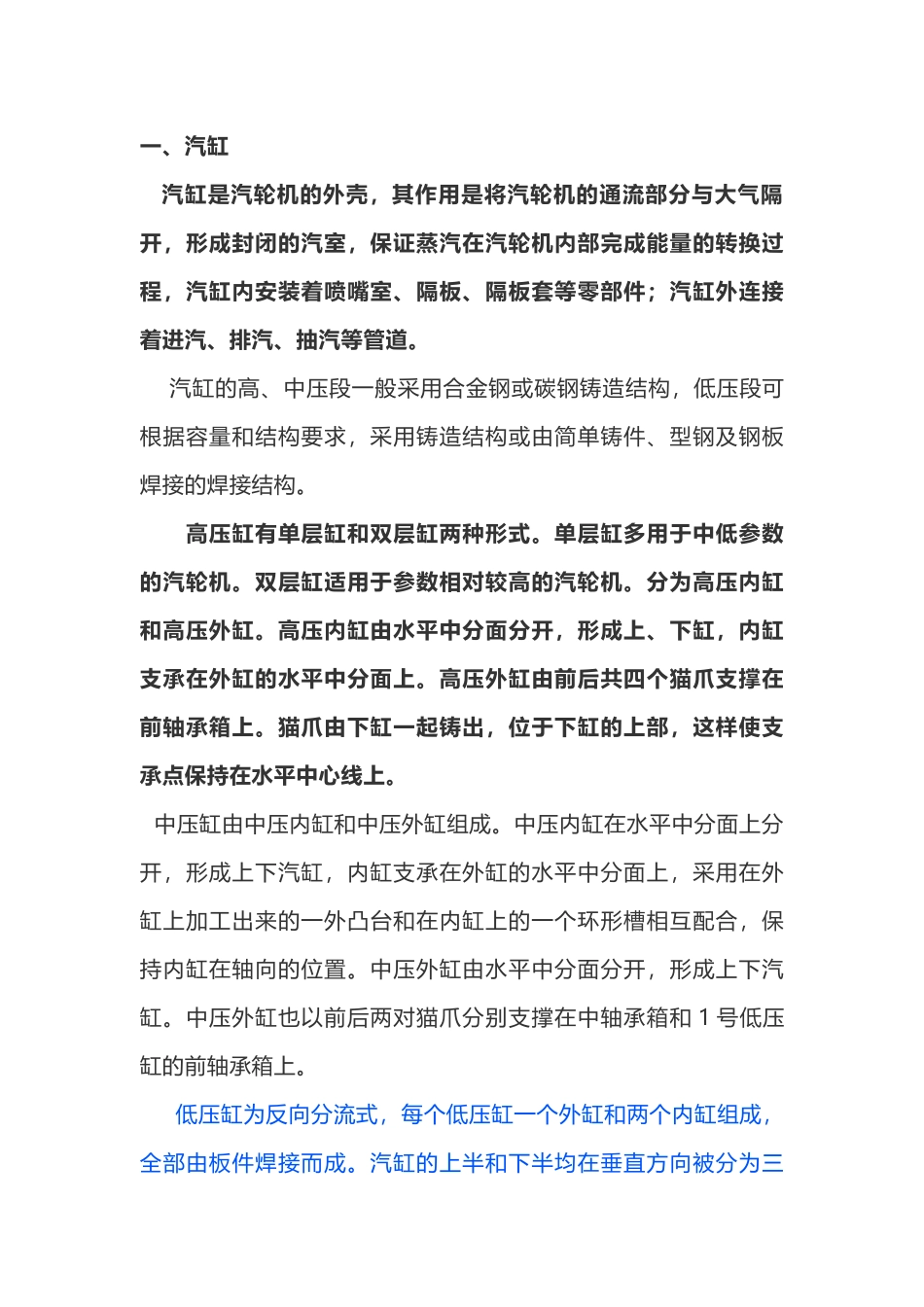

汽轮机本体部分的组成、作用和特点_第1页
1/6

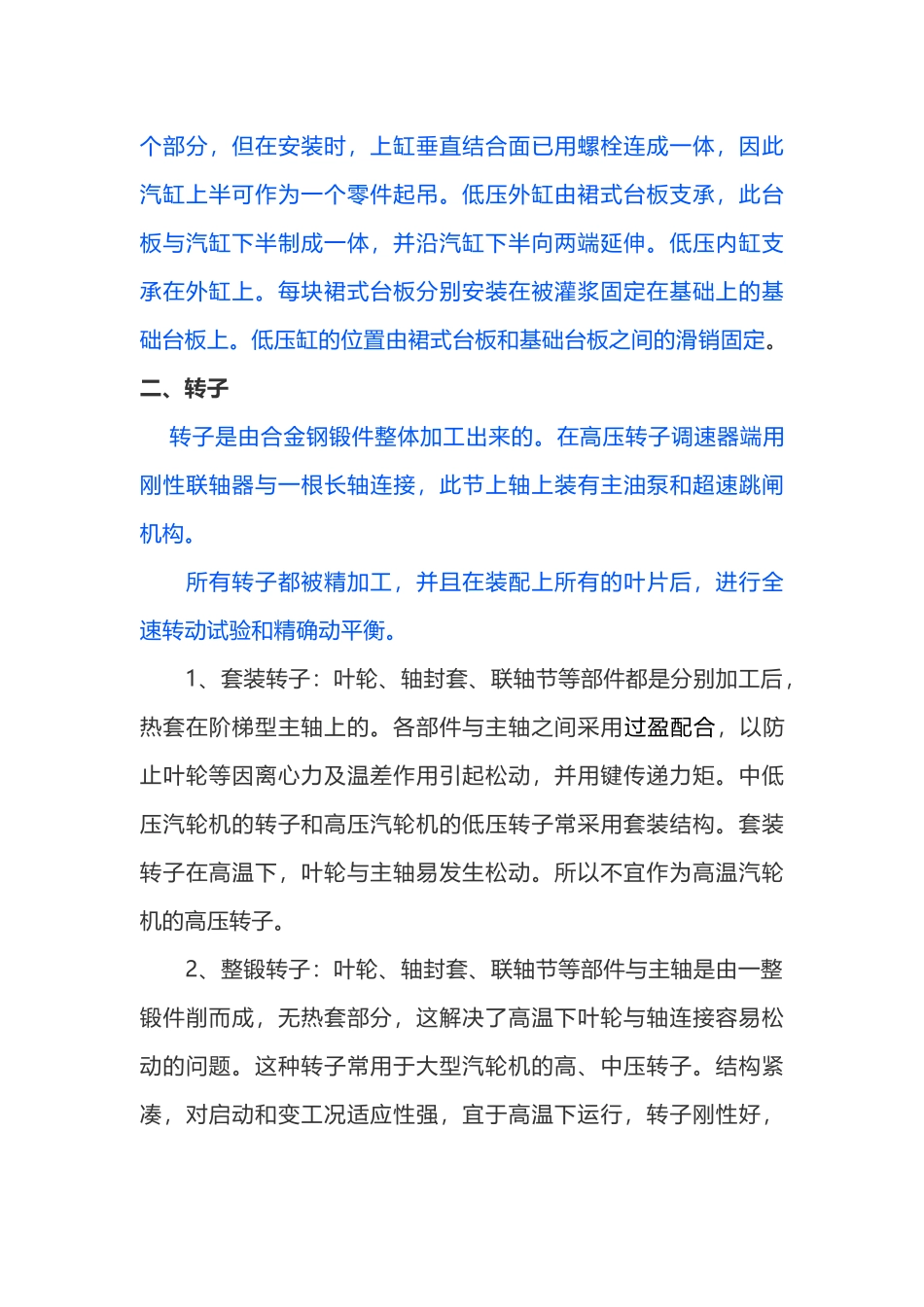

汽轮机本体部分的组成、作用和特点_第2页
2/6
一、汽缸 汽缸是汽轮机的外壳,其作用是将汽轮机的通流部分与大气隔开,形成封闭的汽室,保证蒸汽在汽轮机内部完成能量的转换过程,汽缸内安装着喷嘴室、隔板、隔板套等零部件;汽缸外连接着进汽、排汽、抽汽等管道。 汽缸的高、中压段一般采用合金钢或碳钢铸造结构,低压段可根据容量和结构要求,采用铸造结构或由简单铸件、型钢及钢板焊接的焊接结构。 高压缸有单层缸和双层缸两种形式。单层缸多用于中低参数的汽轮机。双层缸适用于参数相对较高的汽轮机。分为高压内缸和高压外缸。高压内缸由水平中分面分开,形成上、下缸,内缸支承在外缸的水平中分面上。高压外缸由前后共四个猫爪支撑在前轴承箱上。猫爪由下缸一起铸出,位于下缸的上部,这样使支承点保持在水平中心线上。 中压缸由中压内缸和中压外缸组成。中压内缸在水平中分面上分开,形成上下汽缸,内缸支承在外缸的水平中分面上,采用在外缸上加工出来的一外凸台和在内缸上的一个环形槽相互配合,保持内缸在轴向的位置。中压外缸由水平中分面分开,形成上下汽缸。中压外缸也以前后两对猫爪分别支撑在中轴承箱和 1 号低压缸的前轴承箱上。 低压缸为反向分流式,每个低压缸一个外缸和两个内缸组成,全部由板件焊接而成。汽缸的上半和下半均在垂直方向被分为三个部分,但在安装时,上缸垂直结合面已用螺栓连成一体,因此汽缸上半可作为一个零件起吊。低压外缸由裙式台板支承,此台板与汽缸下半制成一体,并沿汽缸下半向两端延伸。低压内缸支承在外缸上。每块裙式台板分别安装在被灌浆固定在基础上的基础台板上。低压缸的位置由裙式台板和基础台板之间的滑销固定。二、转子 转子是由合金钢锻件整体加工出来的。在高压转子调速器端用刚性联轴器与一根长轴连接,此节上轴上装有主油泵和超速跳闸机构。 所有转子都被精加工,并且在装配上所有的叶片后,进行全速转动试验和精确动平衡。 1、套装转子:叶轮、轴封套、联轴节等部件都是分别加工后,热套在阶梯型主轴上的。各部件与主轴之间采用过盈配合,以防止叶轮等因离心力及温差作用引起松动,并用键传递力矩。中低压汽轮机的转子和高压汽轮机的低压转子常采用套装结构。套装转子在高温下,叶轮与主轴易发生松动。所以不宜作为高温汽轮机的高压转子。 2、整锻转子:叶轮、轴封套、联轴节等部件与主轴是由一整锻件削而成,无热套部分,这解决了高温下叶轮与轴连接容易松动的问题。这种转子常用于大型汽轮机的高、中压转子。结构紧凑,...
