UPS不间断电源选型设计方案

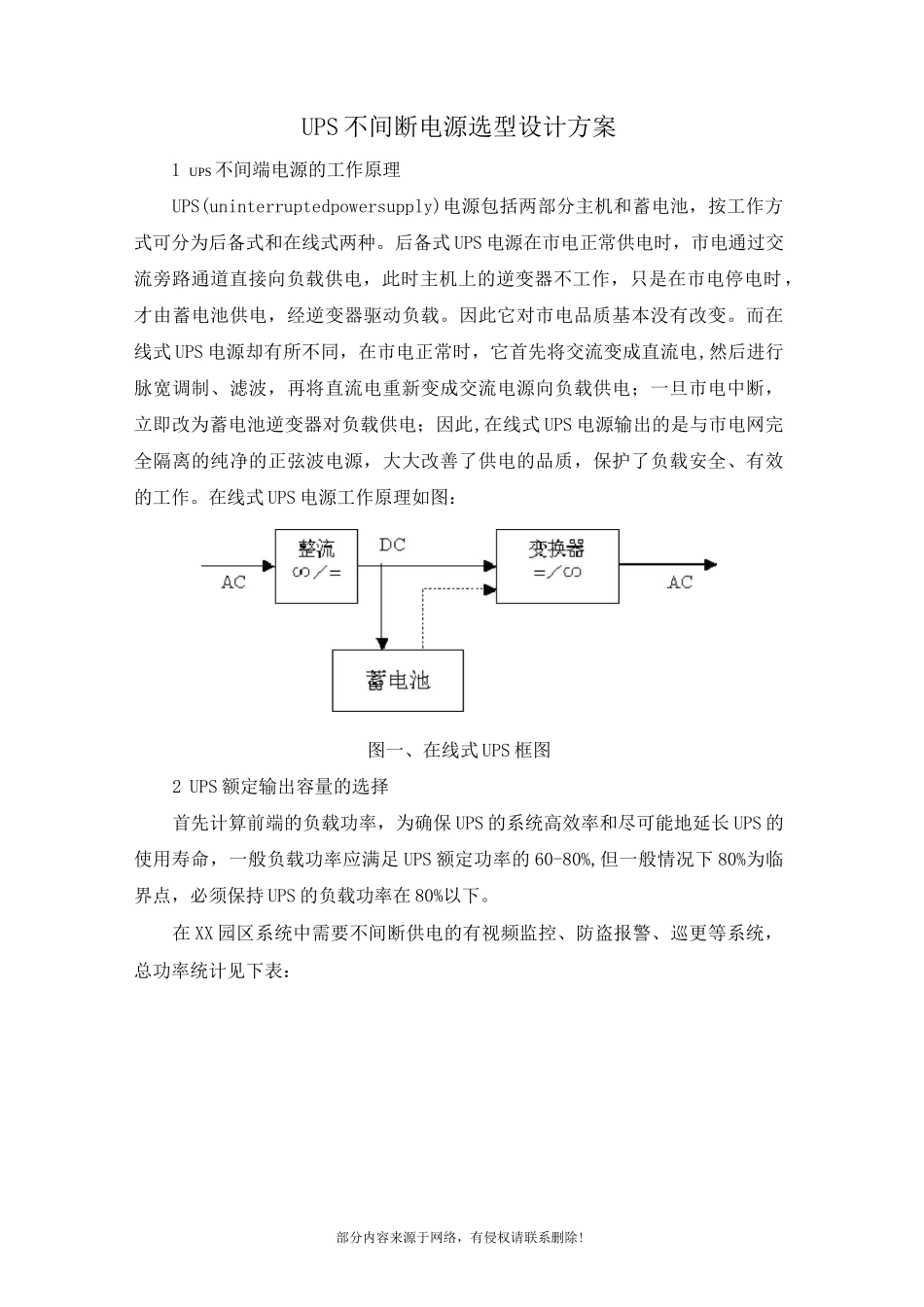

UPS不间断电源选型设计方案_第1页
1/7

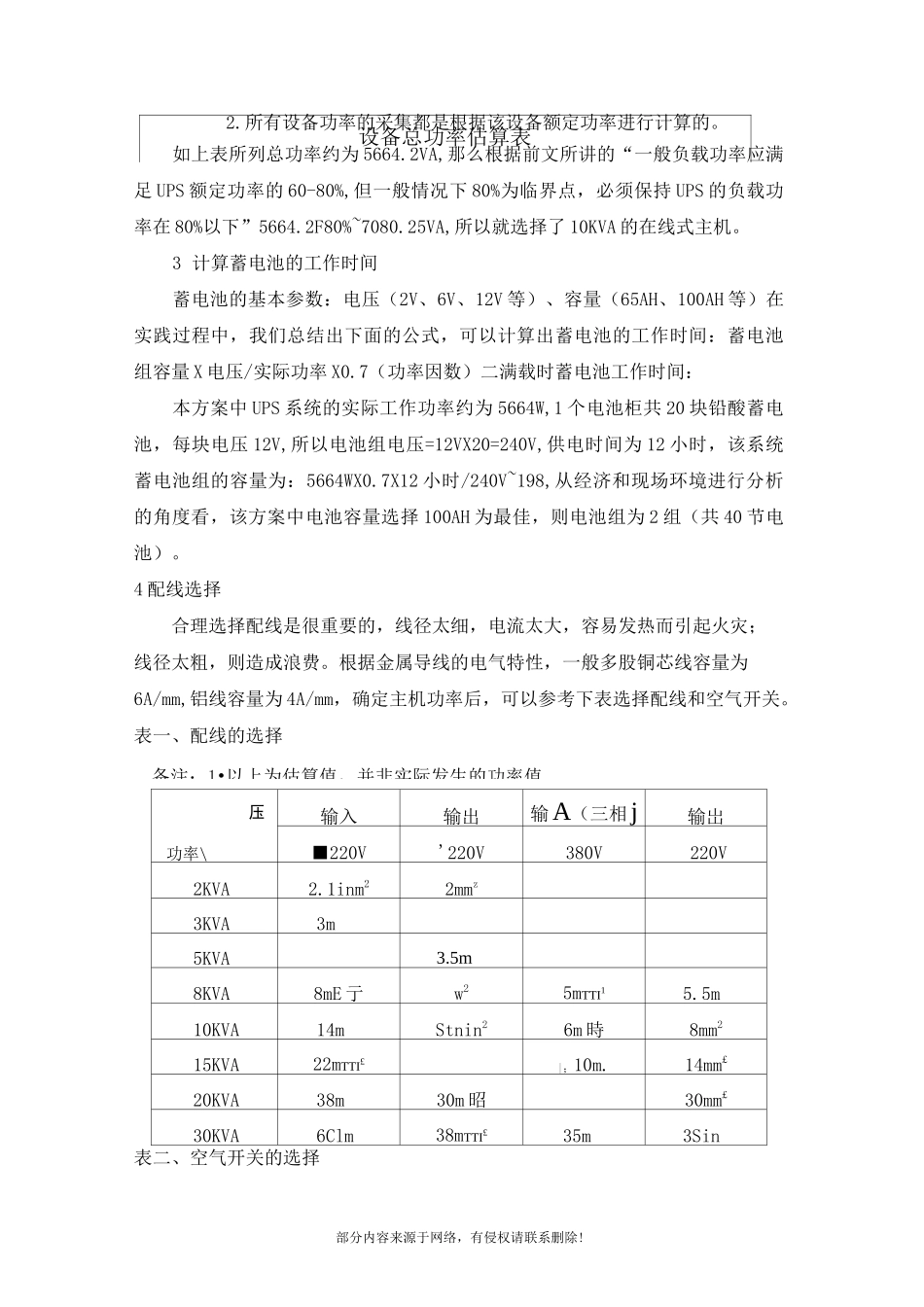

UPS不间断电源选型设计方案_第2页
2/7

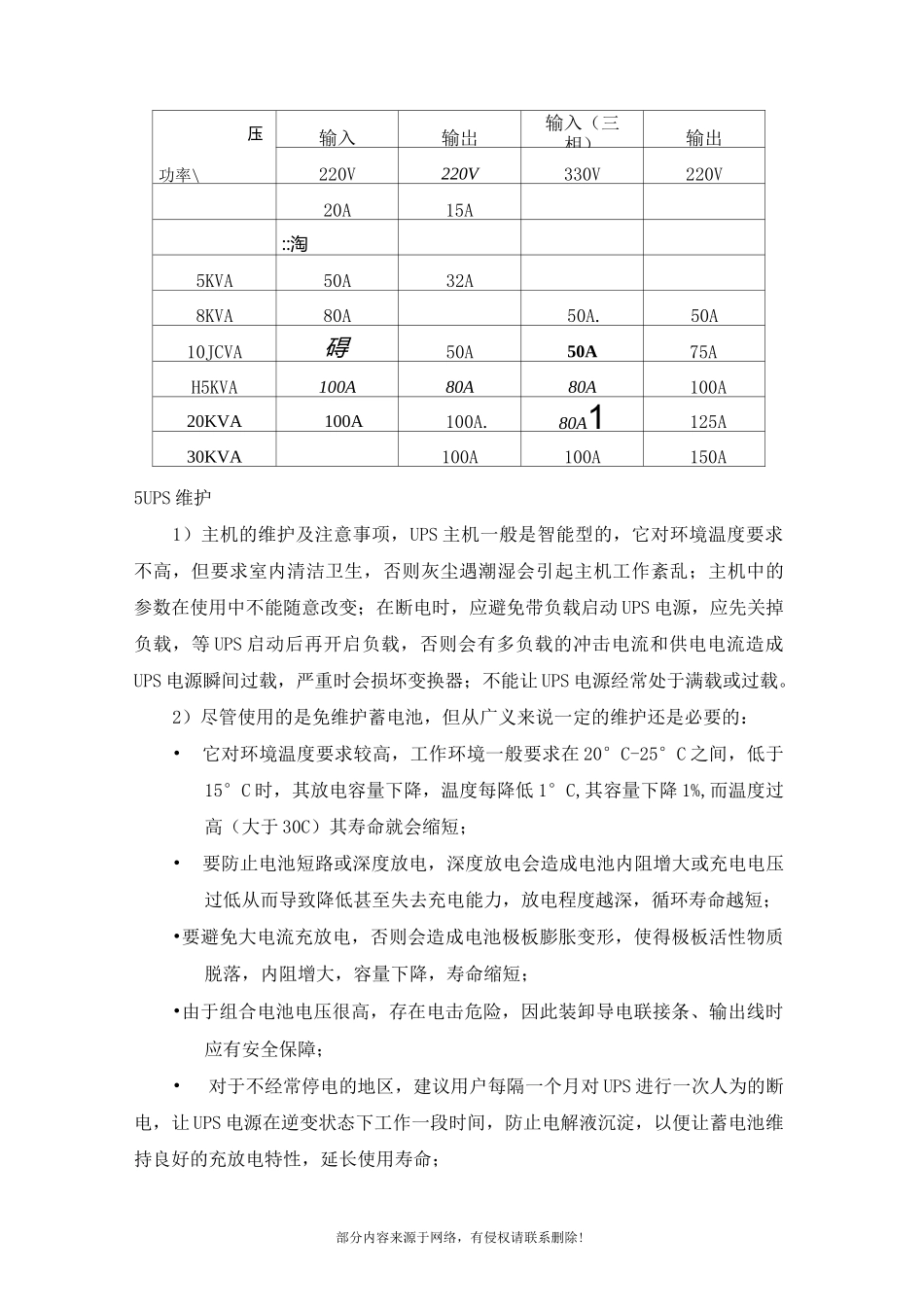

UPS不间断电源选型设计方案_第3页
3/7
部分内容来源于网络,有侵权请联系删除!UPS 不间断电源选型设计方案1 UPS 不间端电源的工作原理UPS(uninterruptedpowersupply)电源包括两部分主机和蓄电池,按工作方式可分为后备式和在线式两种。后备式 UPS 电源在市电正常供电时,市电通过交流旁路通道直接向负载供电,此时主机上的逆变器不工作,只是在市电停电时,才由蓄电池供电,经逆变器驱动负载。因此它对市电品质基本没有改变。而在线式 UPS 电源却有所不同,在市电正常时,它首先将交流变成直流电,然后进行脉宽调制、滤波,再将直流电重新变成交流电源向负载供电;一旦市电中断,立即改为蓄电池逆变器对负载供电;因此,在线式 UPS 电源输出的是与市电网完全隔离的纯净的正弦波电源,大大改善了供电的品质,保护了负载安全、有效的工作。在线式 UPS 电源工作原理如图:图一、在线式 UPS 框图2 UPS 额定输出容量的选择首先计算前端的负载功率,为确保 UPS 的系统高效率和尽可能地延长 UPS 的使用寿命,一般负载功率应满足 UPS 额定功率的 60-80%,但一般情况下 80%为临界点,必须保持 UPS 的负载功率在 80%以下。在 XX 园区系统中需要不间断供电的有视频监控、防盗报警、巡更等系统,总功率统计见下表:部分内容来源于网络,有侵权请联系删除!设备总功率估算表备注:1•以上为估算值,并非实际发生的功率值。2.所有设备功率的采集都是根据该设备额定功率进行计算的。如上表所列总功率约为 5664.2VA,那么根据前文所讲的“一般负载功率应满足 UPS 额定功率的 60-80%,但一般情况下 80%为临界点,必须保持 UPS 的负载功率在 80%以下”5664.2F80%~7080.25VA,所以就选择了 10KVA 的在线式主机。3 计算蓄电池的工作时间蓄电池的基本参数:电压(2V、6V、12V 等)、容量(65AH、100AH 等)在实践过程中,我们总结出下面的公式,可以计算出蓄电池的工作时间:蓄电池组容量 X 电压/实际功率 X0.7(功率因数)二满载时蓄电池工作时间:本方案中 UPS 系统的实际工作功率约为 5664W,1 个电池柜共 20 块铅酸蓄电池,每块电压 12V,所以电池组电压=12VX20=240V,供电时间为 12 小时,该系统蓄电池组的容量为:5664WX0.7X12 小时/240V~198,从经济和现场环境进行分析的角度看,该方案中电池容量选择 100AH 为最佳,则电池组为 2 组(共 40 节电池)。4 配线选择合理选择配线是很重要的,线径太细,电流太大,容易发热而引起火灾;线径太粗,则造...
