轨道交通旁站监理方案

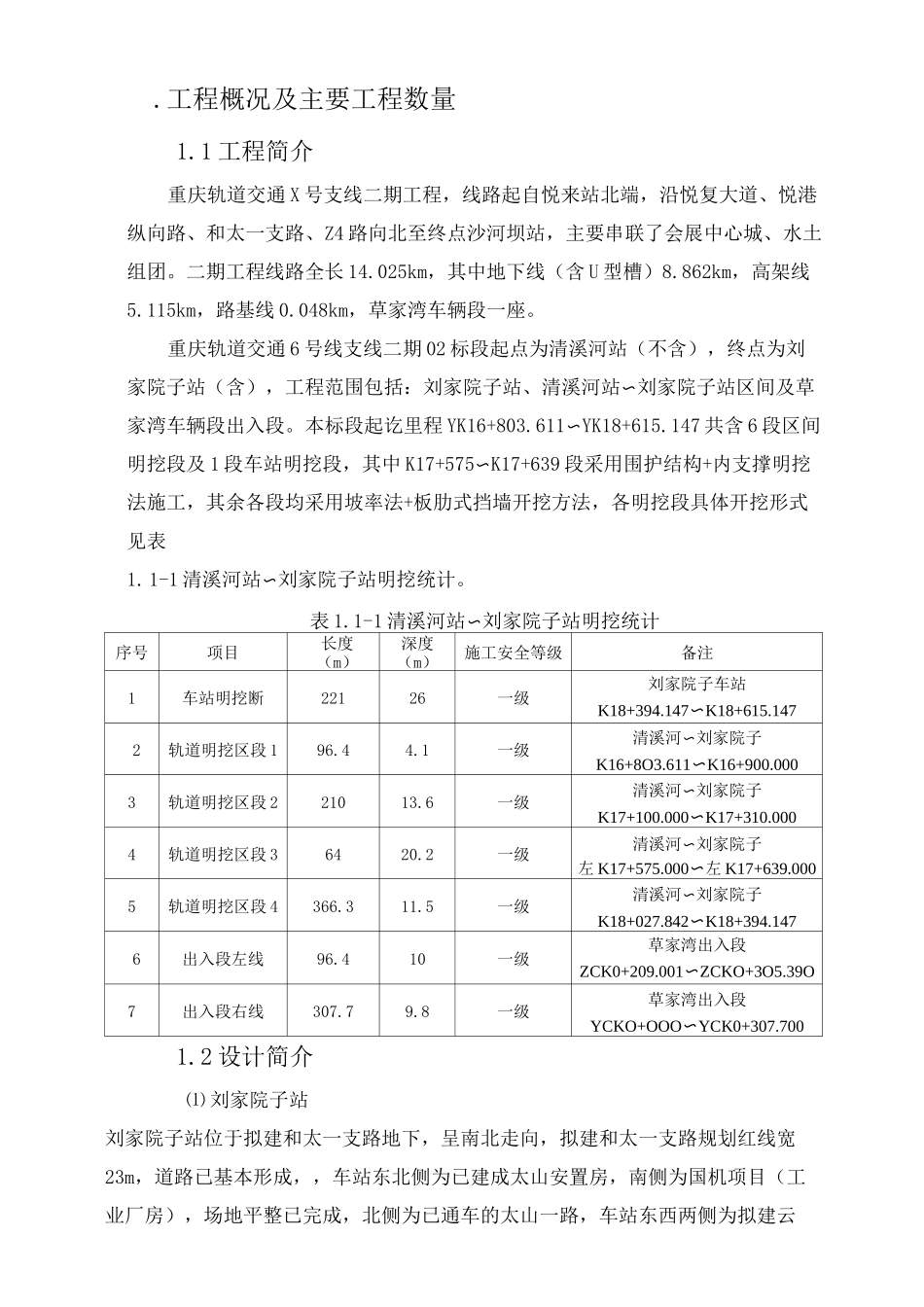

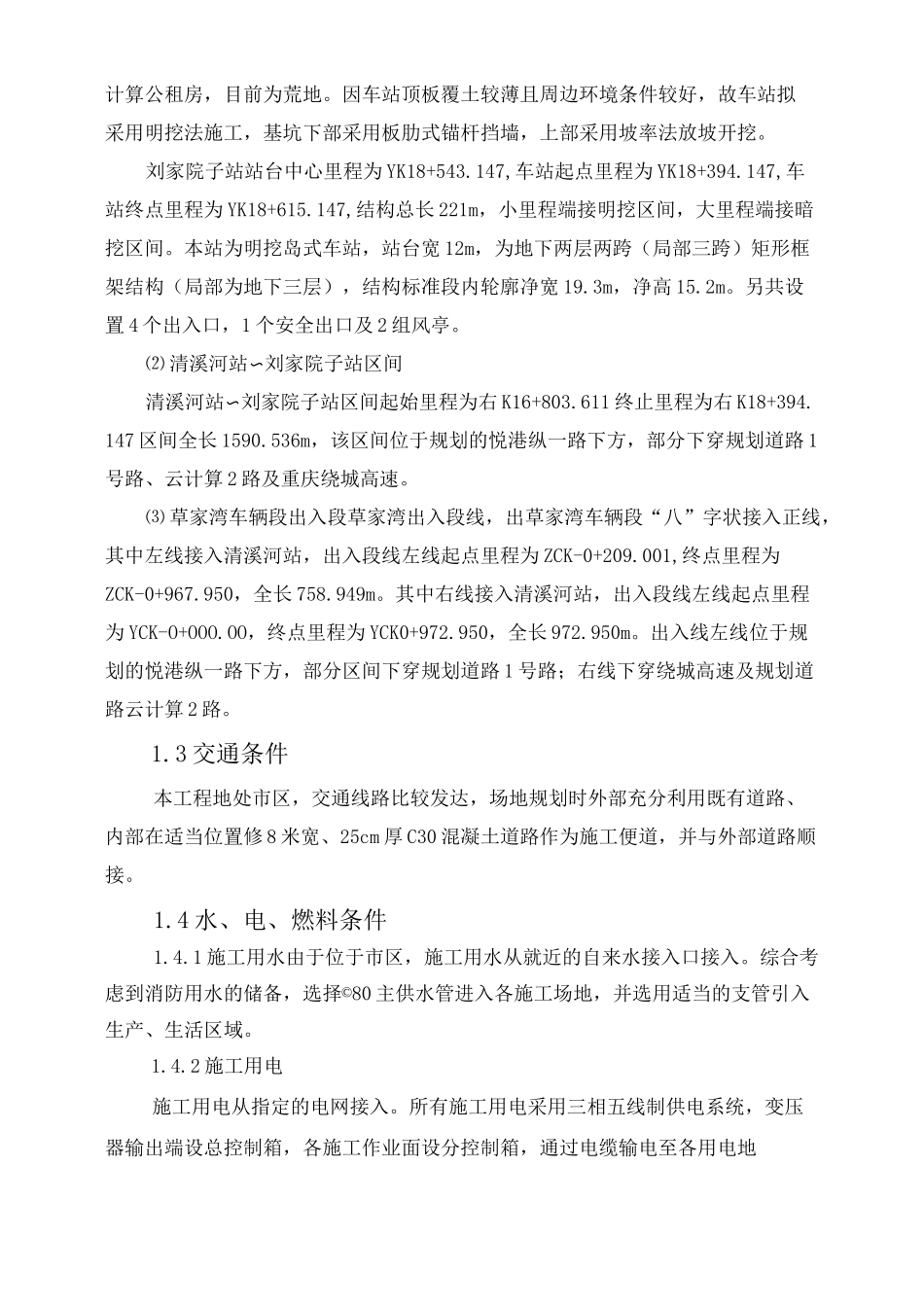

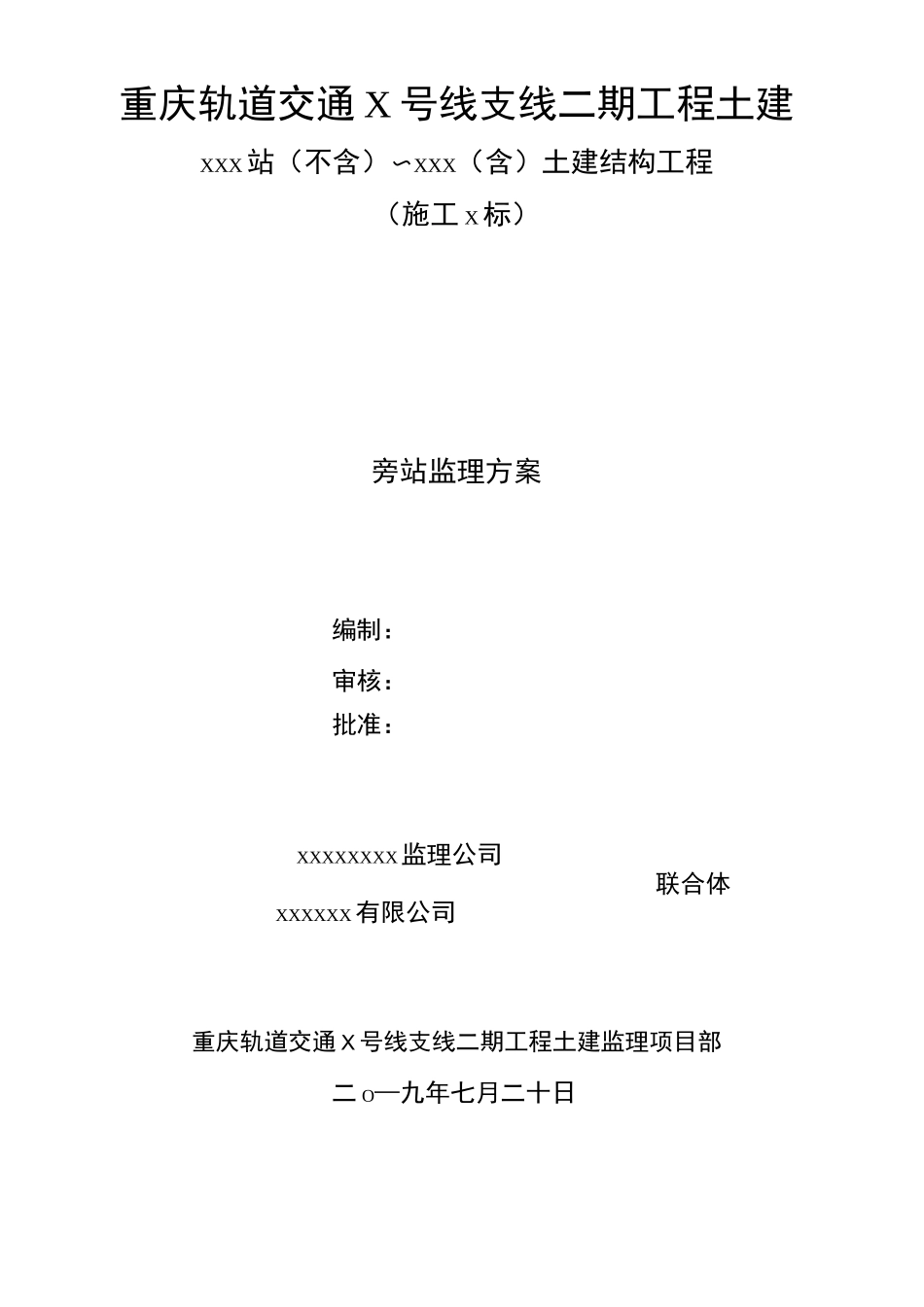

重庆轨道交通 X 号线支线二期工程土建XXX站（不含）〜XXX（含）土建结构工程（施工 X标）旁站监理方案编制：审核：批准：XXXXXXXX监理公司联合体XXXXXX有限公司重庆轨道交通 X 号线支线二期工程土建监理项目部二 O—九年七月二十日.工程概况及主要工程数量1.1 工程简介重庆轨道交通 X 号支线二期工程，线路起自悦来站北端，沿悦复大道、悦港纵向路、和太一支路、Z4 路向北至终点沙河坝站，主要串联了会展中心城、水土组团。二期工程线路全长 14.025km，其中地下线（含 U 型槽）8.862km，高架线5.115km，路基线 0.048km，草家湾车辆段一座。重庆轨道交通 6 号线支线二期 02 标段起点为清溪河站（不含），终点为刘家院子站（含），工程范围包括：刘家院子站、清溪河站〜刘家院子站区间及草家湾车辆段出入段。本标段起讫里程 YK16+803.611〜YK18+615.147 共含 6 段区间明挖段及 1 段车站明挖段，其中 K17+575〜K17+639 段采用围护结构+内支撑明挖法施工，其余各段均采用坡率法+板肋式挡墙开挖方法，各明挖段具体开挖形式见表1.1-1 清溪河站〜刘家院子站明挖统计。表 1.1-1 清溪河站〜刘家院子站明挖统计序号项目长度（m）深度（m）施工安全等级备注1车站明挖断22126一级刘家院子车站K18+394.147〜K18+615.1472轨道明挖区段 196.44.1一级清溪河〜刘家院子K16+8O3.611〜K16+900.0003轨道明挖区段 221013.6一级清溪河〜刘家院子K17+100.000〜K17+310.0004轨道明挖区段 36420.2一级清溪河〜刘家院子左 K17+575.000〜左 K17+639.0005轨道明挖区段 4366.311.5一级清溪河〜刘家院子K18+027.842〜K18+394.1476出入段左线96.410一级草家湾出入段ZCK0+209.001〜ZCKO+3O5.39O7出入段右线307.79.8一级草家湾出入段YCKO+OOO〜YCK0+307.7001.2 设计简介⑴ 刘家院子站刘家院子站位于拟建和太一支路地下，呈南北走向，拟建和太一支路规划红线宽23m，道路已基本形成，，车站东北侧为已建成太山安置房，南侧为国机项目（工业厂房），场地平整已完成，北侧为已通车的太山一路，车站东西两侧为拟建云计算公租房，目前为荒地。因车站顶板覆土较薄且周边环境条件较好，故车站拟采用明挖法施工，基坑下部采用板肋式锚杆挡墙，上部采用坡率法放坡开挖。刘家院子站站台中心里程为 YK18+543.147,车站起点里程为 YK18+394.147,车站终点里程为 YK18+615.147,结构总长 221m，小里程端接明挖区间，大里程端接暗挖区间。本站为明挖岛式车站...
