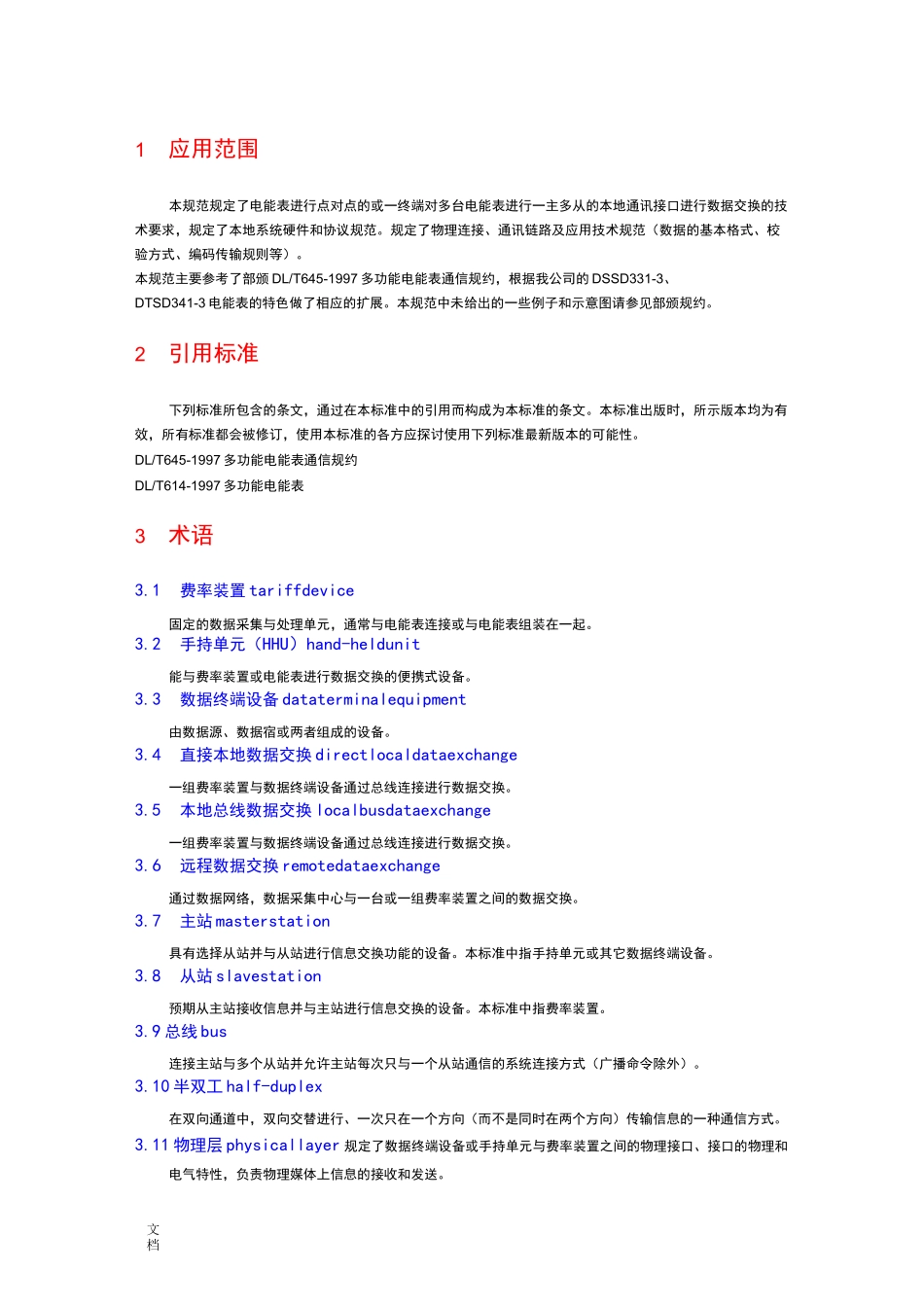

文档1应用范围本规范规定了电能表进行点对点的或一终端对多台电能表进行一主多从的本地通讯接口进行数据交换的技术要求，规定了本地系统硬件和协议规范。规定了物理连接、通讯链路及应用技术规范（数据的基本格式、校验方式、编码传输规则等）。本规范主要参考了部颁 DL/T645-1997 多功能电能表通信规约，根据我公司的 DSSD331-3、DTSD341-3 电能表的特色做了相应的扩展。本规范中未给出的一些例子和示意图请参见部颁规约。2引用标准下列标准所包含的条文，通过在本标准中的引用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。DL/T645-1997 多功能电能表通信规约DL/T614-1997 多功能电能表3术语3.1费率装置 tariffdevice固定的数据采集与处理单元，通常与电能表连接或与电能表组装在一起。3.2手持单元（HHU）hand-heldunit能与费率装置或电能表进行数据交换的便携式设备。3.3数据终端设备 dataterminalequipment由数据源、数据宿或两者组成的设备。3.4直接本地数据交换 directlocaldataexchange一组费率装置与数据终端设备通过总线连接进行数据交换。3.5本地总线数据交换 localbusdataexchange一组费率装置与数据终端设备通过总线连接进行数据交换。3.6远程数据交换 remotedataexchange通过数据网络，数据采集中心与一台或一组费率装置之间的数据交换。3.7主站 masterstation具有选择从站并与从站进行信息交换功能的设备。本标准中指手持单元或其它数据终端设备。3.8从站 slavestation预期从主站接收信息并与主站进行信息交换的设备。本标准中指费率装置。3.9 总线 bus连接主站与多个从站并允许主站每次只与一个从站通信的系统连接方式（广播命令除外）。3.10 半双工 half-duplex在双向通道中，双向交替进行、一次只在一个方向（而不是同时在两个方向）传输信息的一种通信方式。3.11 物理层 physicallayer 规定了数据终端设备或手持单元与费率装置之间的物理接口、接口的物理和电气特性，负责物理媒体上信息的接收和发送。文档3.12 数据链链路层 data-linklayer 负责数据终端设备与费率装置之间通信链路的建立并以帧为单位舆信息，保证信息的顺序传送，具有传输差错检测功能。3.13 应用层 applicationlayer 利用数据链路层的信息传递功能，在数据终端设备与费率装置之间发送、接收各种数据信息。3.14 上装 upload表通过通信接口向...
