空调系统管道施工方案VIP专享

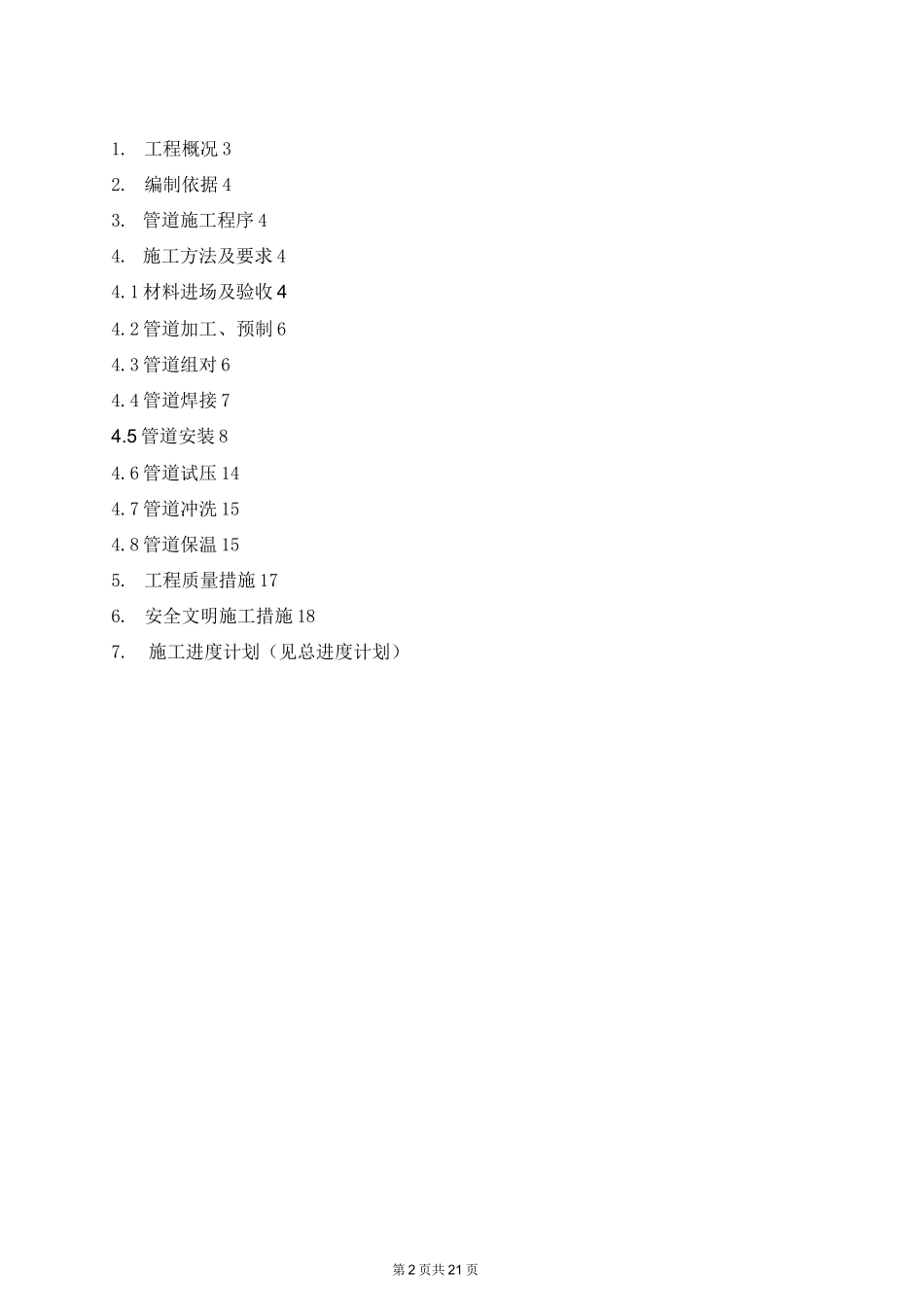

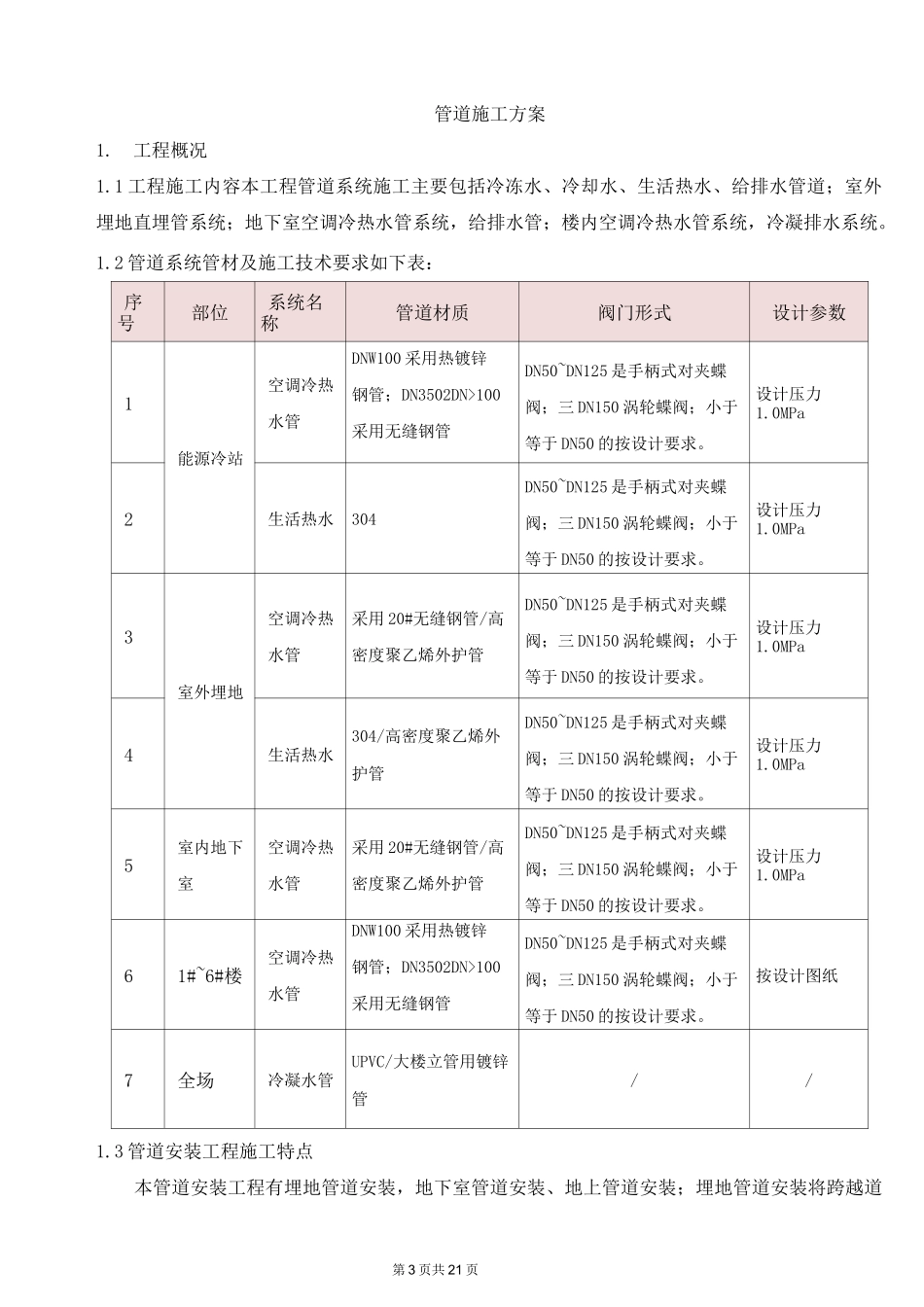

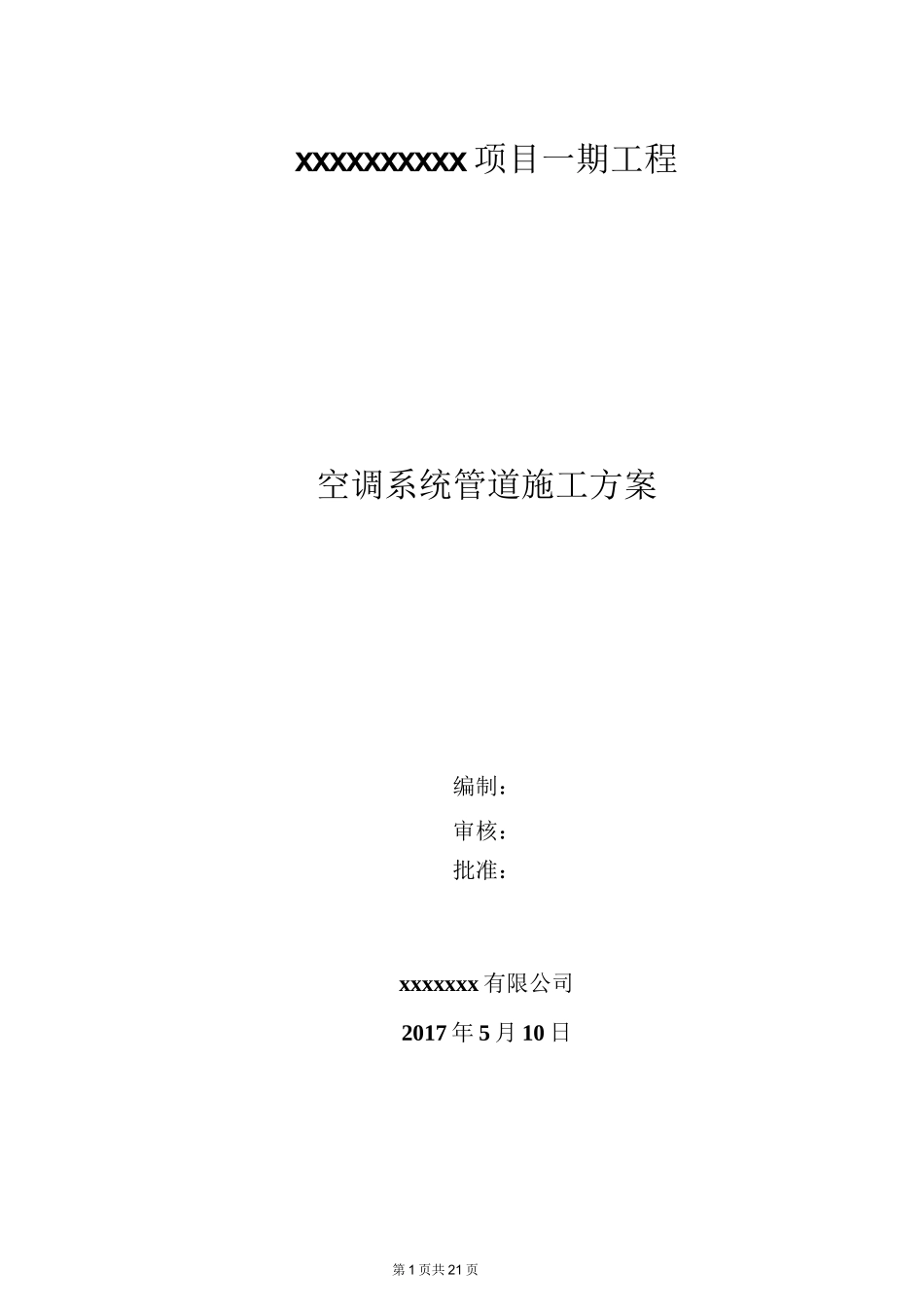

第 1 页共 21 页xxxxxxxxxx 项目一期工程空调系统管道施工方案编制：审核：批准：xxxxxxx 有限公司2017 年 5 月 10 日第 2 页共 21 页1. 工程概况 32. 编制依据 43. 管道施工程序 44. 施工方法及要求 44.1 材料进场及验收 44.2 管道加工、预制 64.3 管道组对 64.4 管道焊接 74.5 管道安装 84.6 管道试压 144.7 管道冲洗 154.8 管道保温 155. 工程质量措施 176. 安全文明施工措施 187.施工进度计划（见总进度计划）第 3 页共 21 页管道施工方案1.工程概况1.1 工程施工内容本工程管道系统施工主要包括冷冻水、冷却水、生活热水、给排水管道；室外埋地直埋管系统；地下室空调冷热水管系统，给排水管；楼内空调冷热水管系统，冷凝排水系统。1.2 管道系统管材及施工技术要求如下表：序号部位系统名称管道材质阀门形式设计参数1能源冷站空调冷热水管DNW100 采用热镀锌钢管；DN3502DN>100采用无缝钢管DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa2生活热水304DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa3室外埋地空调冷热水管采用 20#无缝钢管/高密度聚乙烯外护管DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa4生活热水304/高密度聚乙烯外护管DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa5室内地下室空调冷热水管采用 20#无缝钢管/高密度聚乙烯外护管DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。设计压力1.0MPa61#~6#楼空调冷热水管DNW100 采用热镀锌钢管；DN3502DN>100采用无缝钢管DN50~DN125 是手柄式对夹蝶阀；三 DN150 涡轮蝶阀；小于等于 DN50 的按设计要求。按设计图纸7全场冷凝水管UPVC/大楼立管用镀锌管//1.3 管道安装工程施工特点本管道安装工程有埋地管道安装，地下室管道安装、地上管道安装；埋地管道安装将跨越道第 4 页共 21 页路安装，道路下方埋地管线多，开挖难度大；由于是改造项目，管道施工将与现有的建筑、消防排烟、电缆线槽等有相碰现象，维修工作量大，需要协调多个部门。每层地上立管安装空间狭小，焊接工作量大；为了顺利施工，特别编制本方案。2.编制依据2.1《工业设备及管道绝热工程施工及...
