广州数控车床编程自学手册

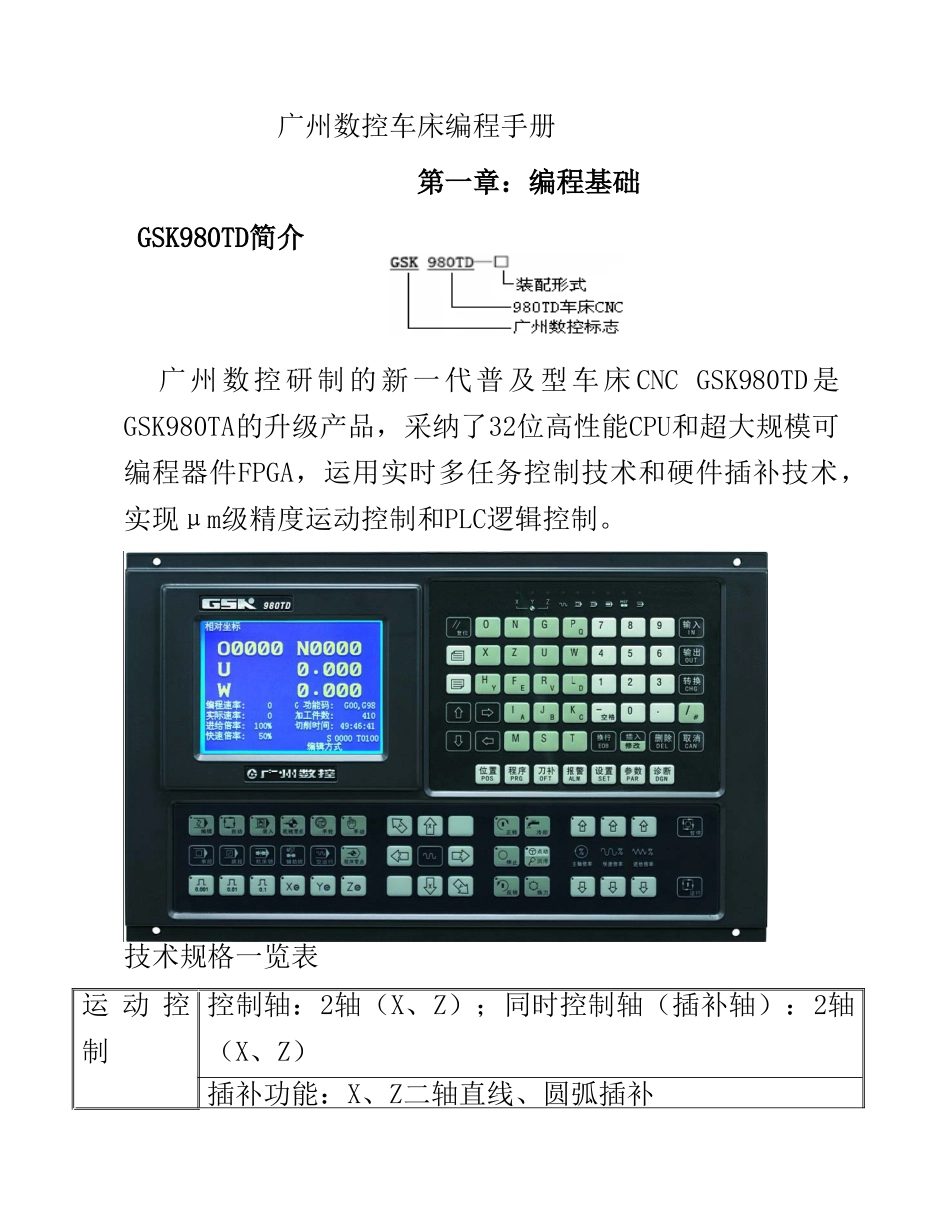

广州数控车床编程自学手册_第1页
1/102

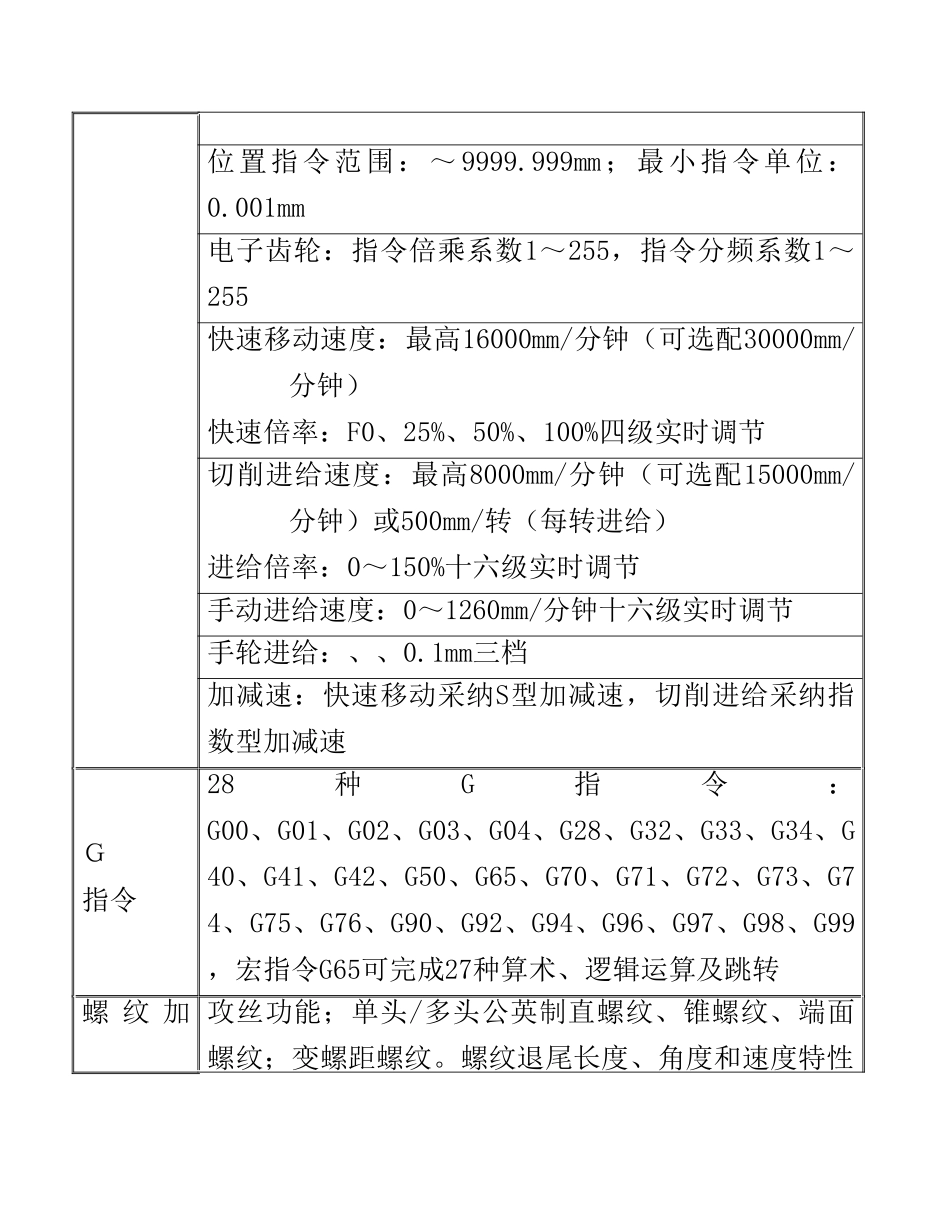

广州数控车床编程自学手册_第2页
2/102

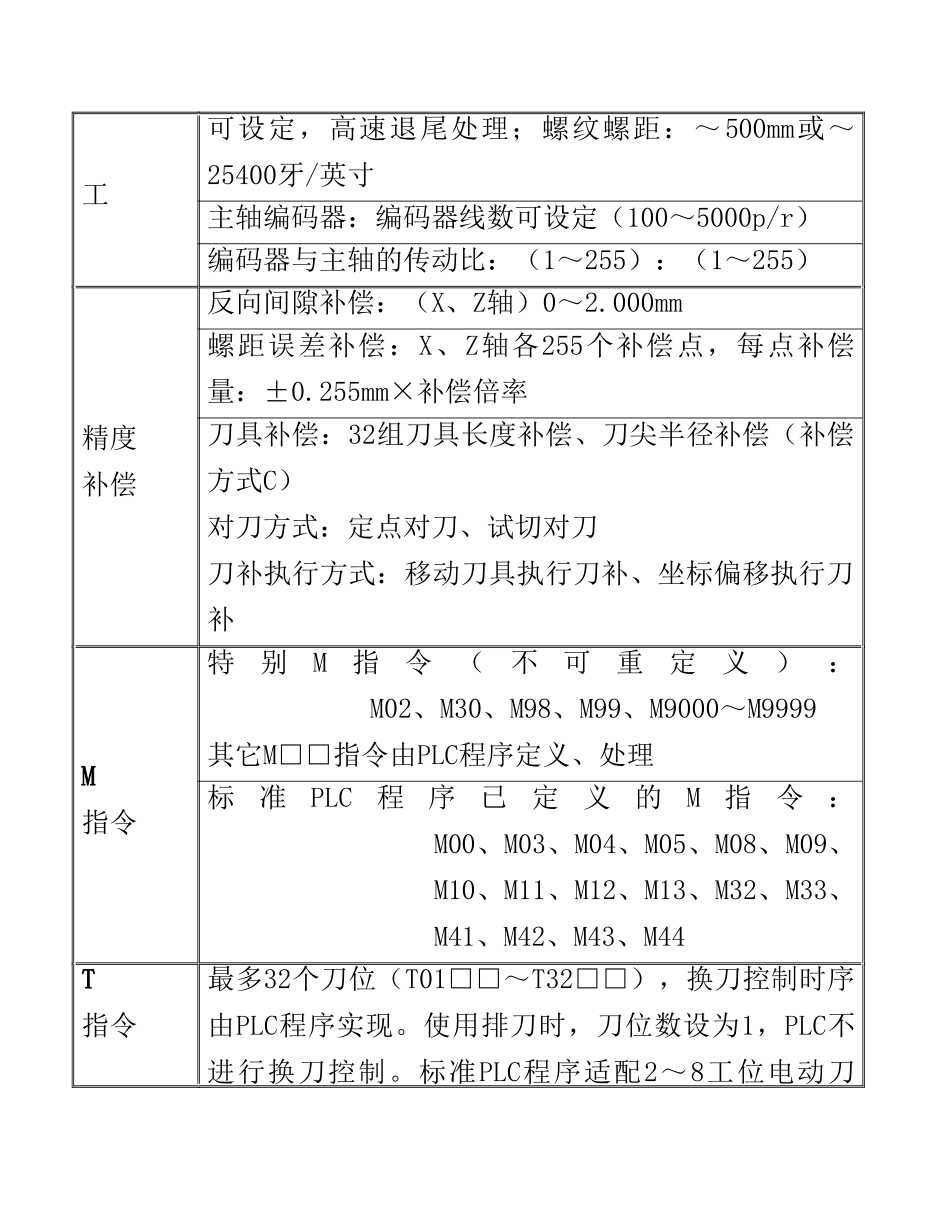

广州数控车床编程自学手册_第3页
3/102
广州数控车床编程手册第一章:编程基础 GSK980TD简介 广州数控研制的新一代普及型车床 CNC GSK980TD是GSK980TA的升级产品,采纳了32位高性能CPU和超大规模可编程器件FPGA,运用实时多任务控制技术和硬件插补技术,实现μm级精度运动控制和PLC逻辑控制。 技术规格一览表 运 动 控制 控制轴:2轴(X、Z);同时控制轴(插补轴):2轴(X、Z) 插补功能:X、Z二轴直线、圆弧插补 位置指令范围:~ 9999.999mm;最小指令单位:0.001mm 电子齿轮:指令倍乘系数1~255,指令分频系数1~255 快速移动速度:最高16000mm/分钟(可选配30000mm/分钟) 快速倍率:F0、25%、50%、100%四级实时调节 切削进给速度:最高8000mm/分钟(可选配15000mm/分钟)或500mm/转(每转进给) 进给倍率:0~150%十六级实时调节 手动进给速度:0~1260mm/分钟十六级实时调节 手轮进给:、、0.1mm三档 加减速:快速移动采纳S型加减速,切削进给采纳指数型加减速 G 指令 28种G指令:G00、G01、G02、G03、G04、G28、G32、G33、G34、G40、G41、G42、G50、G65、G70、G71、G72、G73、G74、G75、G76、G90、G92、G94、G96、G97、G98、G99,宏指令G65可完成27种算术、逻辑运算及跳转 螺 纹 加 攻丝功能;单头/多头公英制直螺纹、锥螺纹、端面螺纹;变螺距螺纹。螺纹退尾长度、角度和速度特性工 可设定,高速退尾处理;螺纹螺距:~500mm或~25400牙/英寸 主轴编码器:编码器线数可设定(100~5000p/r) 编码器与主轴的传动比:(1~255):(1~255) 精度 补偿 反向间隙补偿:(X、Z轴)0~2.000mm 螺距误差补偿:X、Z轴各255个补偿点,每点补偿量:±0.255mm×补偿倍率 刀具补偿:32组刀具长度补偿、刀尖半径补偿(补偿方式C) 对刀方式:定点对刀、试切对刀 刀补执行方式:移动刀具执行刀补、坐标偏移执行刀补 M 指令 特别M指令(不可重定义):M02、M30、M98、M99、M9000~M9999 其它M□□指令由PLC程序定义、处理 标准PLC程序已定义的M指令:M00、M03、M04、M05、M08、M09、M10、M11、M12、M13、M32、M33、M41、M42、M43、M44 T 指令 最多32个刀位(T01□□~T32□□),换刀控制时序由PLC程序实现。使用排刀时,刀位数设为1,PLC不进行换刀控制。标准PLC程序适配2~8工位电动刀架,正转选刀、反转锁紧。主 轴 转速 控制 转速开关量控制模式:S□□指令由PLC程序定义、处理,标准PLC程序S1、S2、S3、S4直接输出,S0关闭S1、S2、S...
