康佳S系列彩电电路分析报告

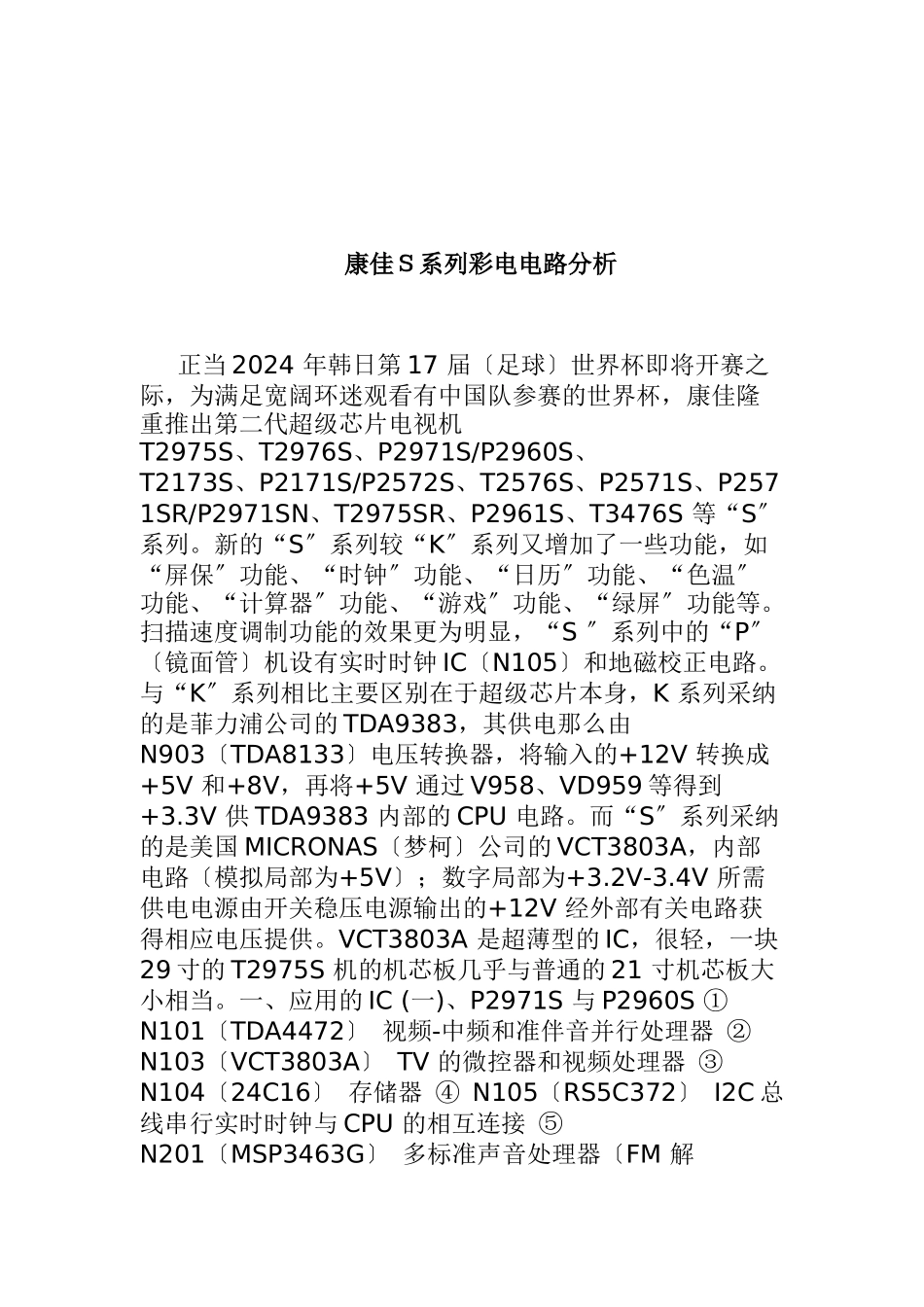

康佳S系列彩电电路分析报告_第1页
1/20

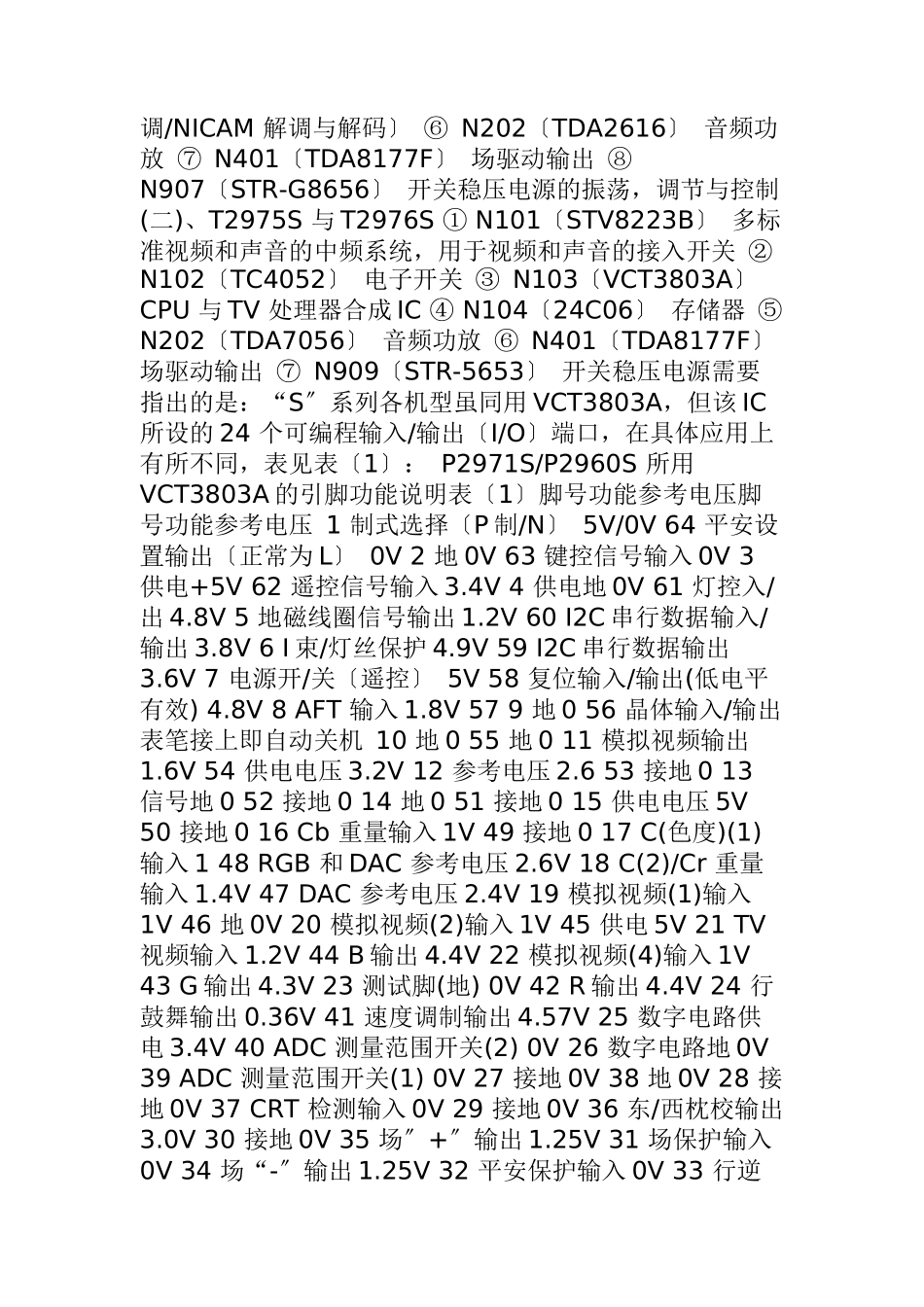

康佳S系列彩电电路分析报告_第2页
2/20

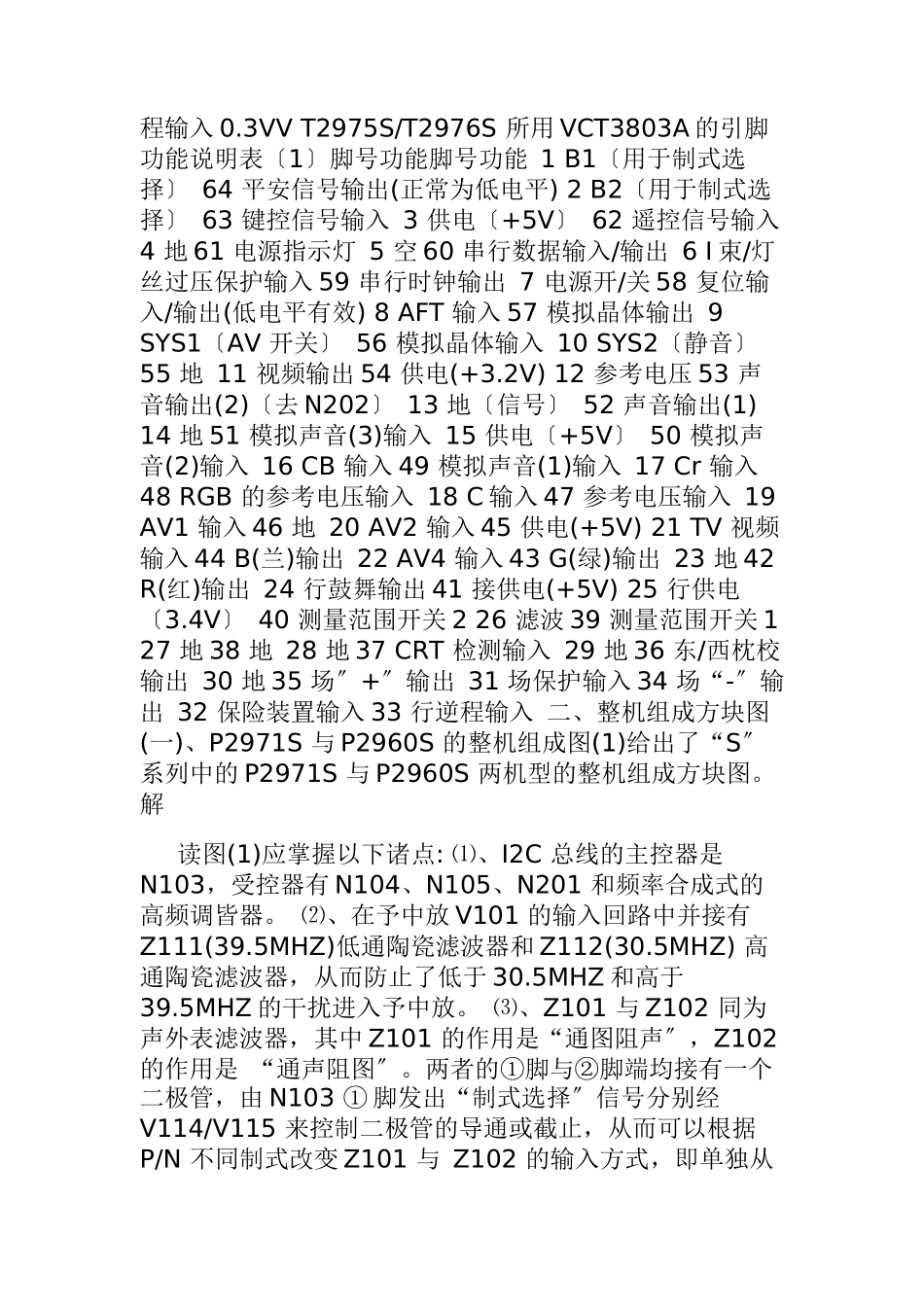

康佳S系列彩电电路分析报告_第3页
3/20
康佳S系列彩电电路分析正当 2024 年韩日第 17 届〔足球〕世界杯即将开赛之际,为满足宽阔环迷观看有中国队参赛的世界杯,康佳隆重推出第二代超级芯片电视机T2975S、T2976S、P2971S/P2960S、 T2173S、P2171S/P2572S、T2576S、P2571S、P2571SR/P2971SN、T2975SR、P2961S、T3476S 等“S〞系列。新的“S〞系列较“K〞系列又增加了一些功能,如“屏保〞功能、“时钟〞功能、“日历〞功能、“色温〞功能、“计算器〞功能、“游戏〞功能、“绿屏〞功能等。扫描速度调制功能的效果更为明显,“S 〞系列中的“P〞〔镜面管〕机设有实时时钟 IC〔N105〕和地磁校正电路。与“K〞系列相比主要区别在于超级芯片本身,K 系列采纳的是菲力浦公司的 TDA9383,其供电那么由N903〔TDA8133〕电压转换器,将输入的+12V 转换成+5V 和+8V,再将+5V 通过 V958、VD959 等得到+3.3V 供 TDA9383 内部的 CPU 电路。而“S〞系列采纳的是美国 MICRONAS〔梦柯〕公司的 VCT3803A,内部电路〔模拟局部为+5V〕;数字局部为+3.2V-3.4V 所需供电电源由开关稳压电源输出的+12V 经外部有关电路获得相应电压提供。VCT3803A 是超薄型的 IC,很轻,一块29 寸的 T2975S 机的机芯板几乎与普通的 21 寸机芯板大小相当。一、应用的 IC (一)、P2971S 与 P2960S ① N101〔TDA4472〕 视频-中频和准伴音并行处理器 ② N103〔VCT3803A〕 TV 的微控器和视频处理器 ③ N104〔24C16〕 存储器 ④ N105〔RS5C372〕 I2C 总线串行实时时钟与 CPU 的相互连接 ⑤ N201〔MSP3463G〕 多标准声音处理器〔FM 解调/NICAM 解调与解码〕 ⑥ N202〔TDA2616〕 音频功放 ⑦ N401〔TDA8177F〕 场驱动输出 ⑧ N907〔STR-G8656〕 开关稳压电源的振荡,调节与控制 (二)、T2975S 与 T2976S ① N101〔STV8223B〕 多标准视频和声音的中频系统,用于视频和声音的接入开关 ② N102〔TC4052〕 电子开关 ③ N103〔VCT3803A〕 CPU 与 TV 处理器合成 IC ④ N104〔24C06〕 存储器 ⑤ N202〔TDA7056〕 音频功放 ⑥ N401〔TDA8177F〕 场驱动输出 ⑦ N909〔STR-5653〕 开关稳压电源需要指出的是:“S〞系列各机型虽同用 VCT3803A,但该 IC 所设的 24 个可编程输入/输出〔I/O〕端口,在具体应用上有所不同,表见表〔1〕: P2971S/P2960S 所用VCT3803A 的引脚功能说明表〔1〕脚号功能参考电压脚号功能参考电压 1 制式选择〔P 制/N...
