异型件仿形绘图路径

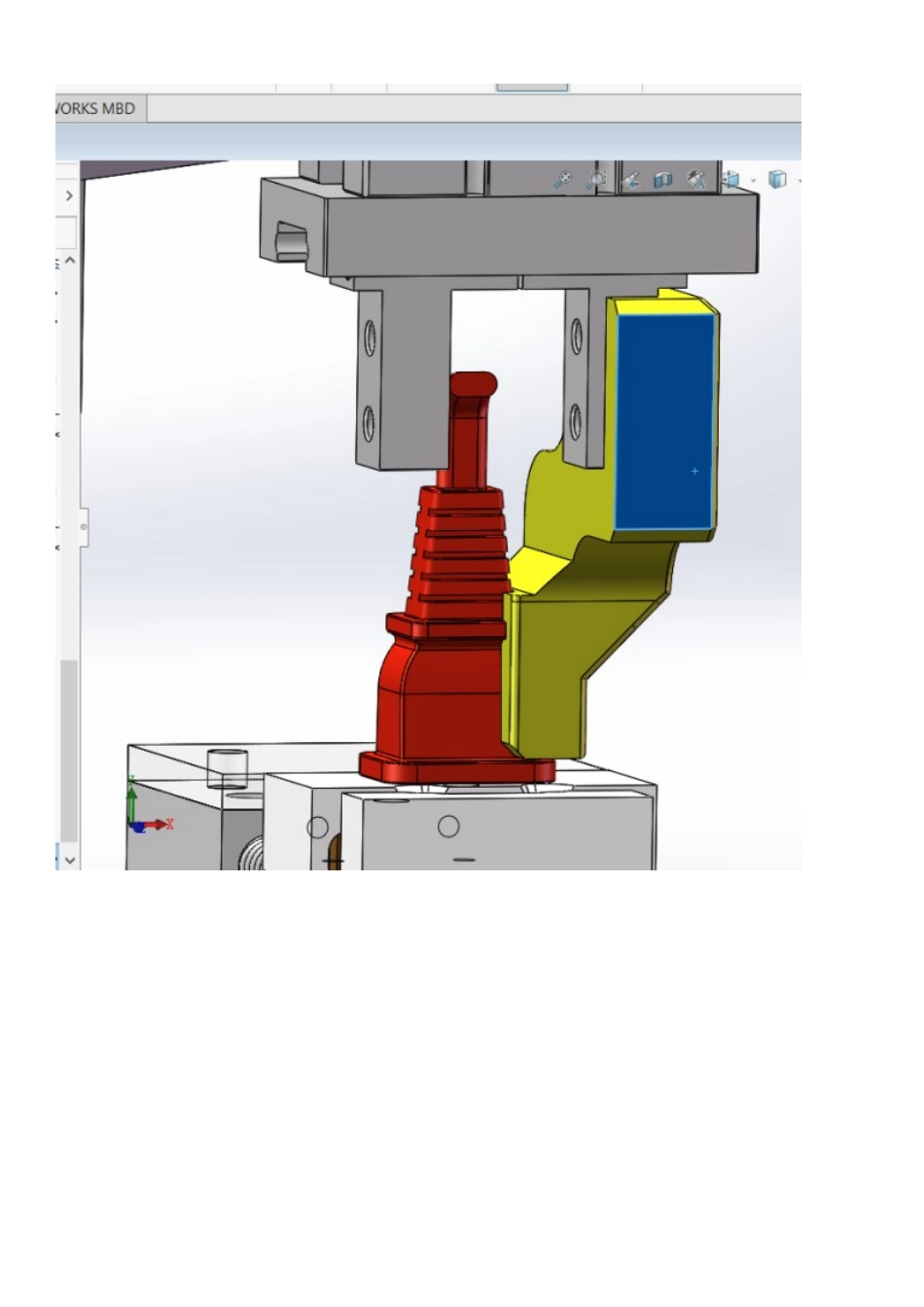

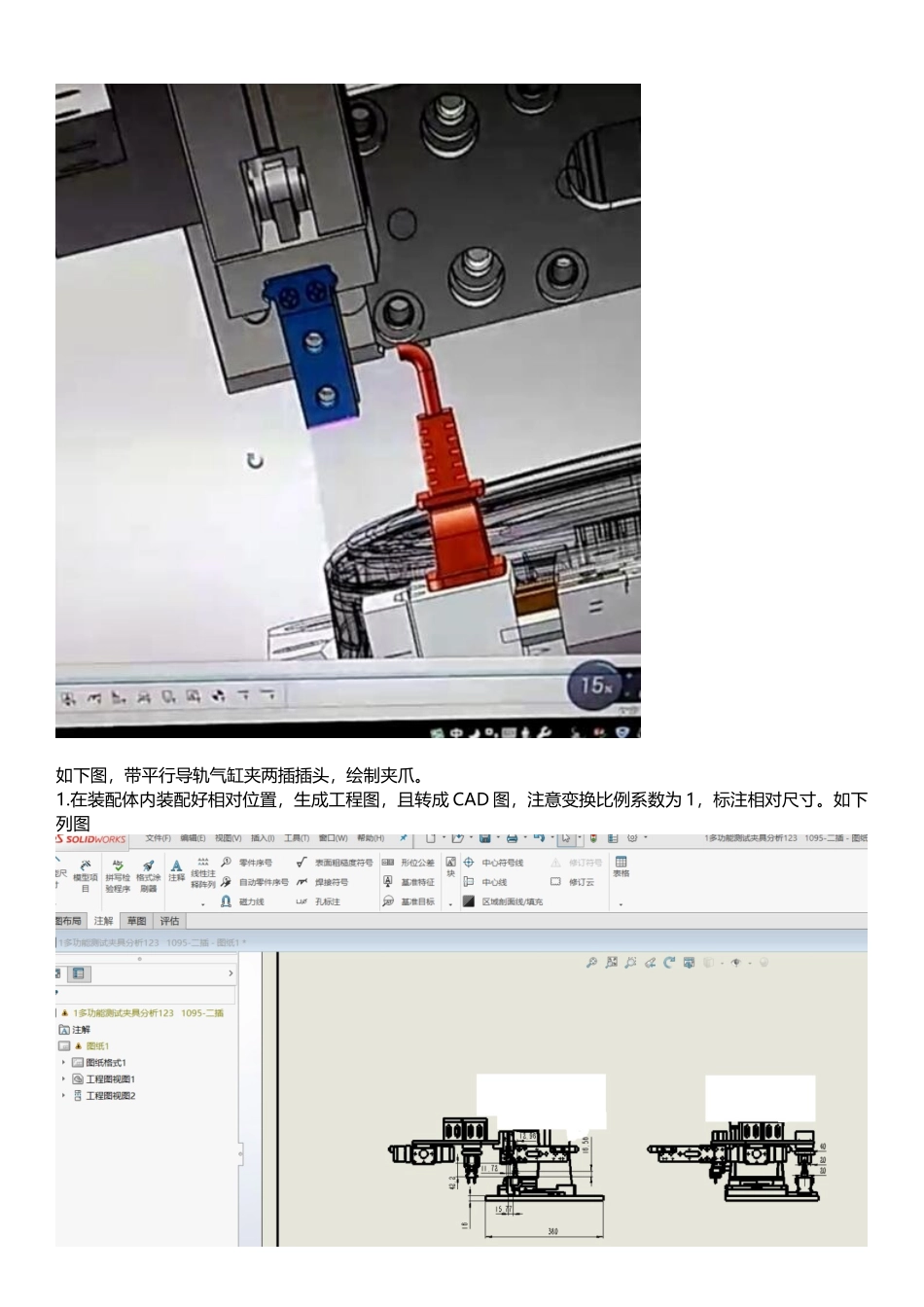

异型件仿形绘图路径 例如如图：如下图，带平行导轨气缸夹两插插头，绘制夹爪。1.在装配体内装配好相对位置，生成工程图，且转成 CAD 图，注意变换比例系数为 1，标注相对尺寸。如下列图2.翻开二插插头，将其另存为新名保存。 ，且在这基准面绘制草图，先标注定位圆与插头相对位置尺寸，再标注孔也构思线的尺寸。如 CAD 图中构思线。4.拉伸草图至插头方向24单位。如下图：平面绘草图去除材料，满足零件加工工艺、结构工艺，使零件紧凑小巧、且有足够刚性。最后完成如下列图所示：6.启动组合命令，删减，选择图中二实体，实行差集动算。如下图：7.如下列图，除去材料，成使用间隙。8.增加倒角、圆角工艺，完成零配件绘制。如下图：9.装入装配体验证模型。如下列图：有需要的朋友，请留言。本人可发送三维图，供朋友参考，共求进步。
