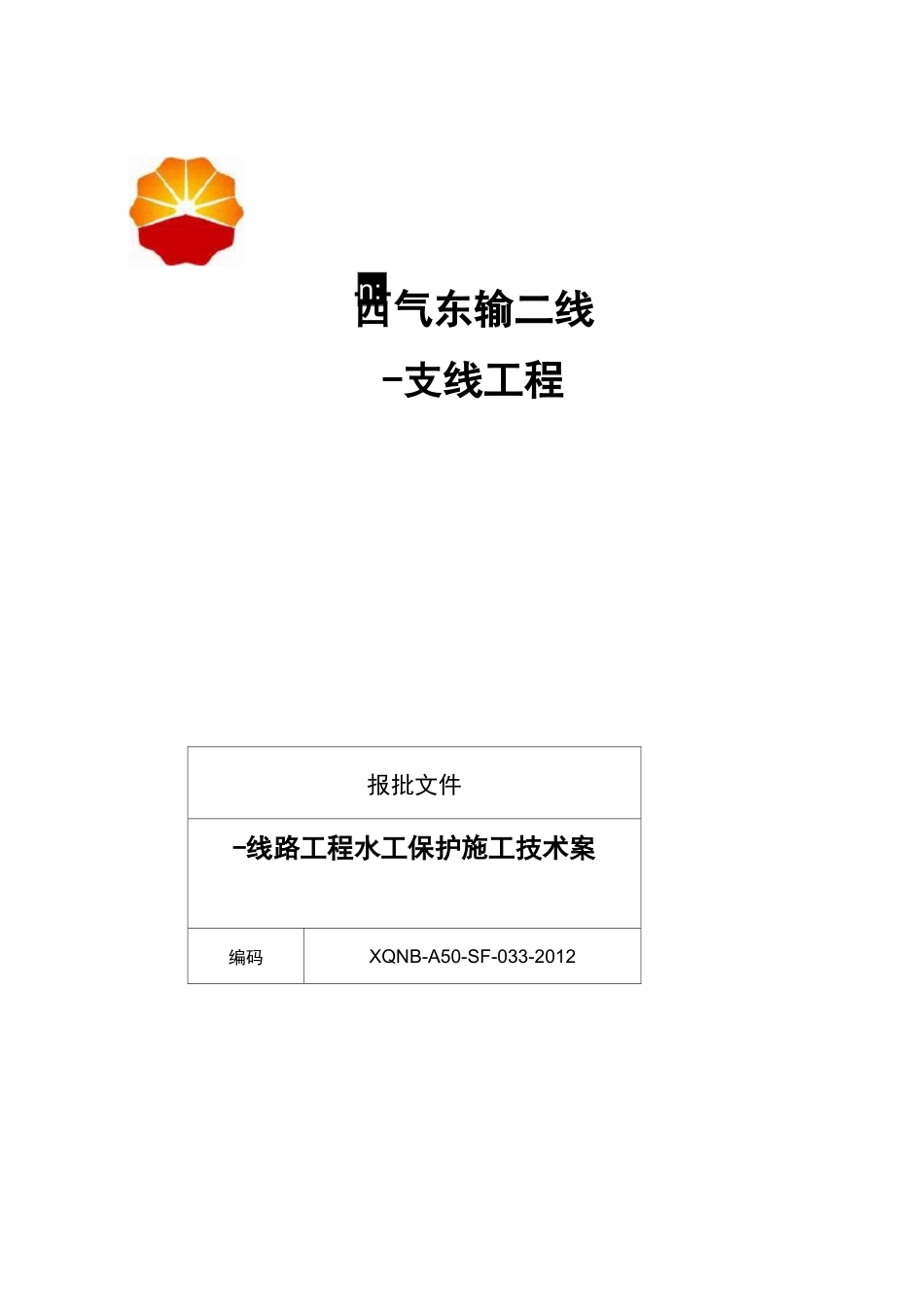

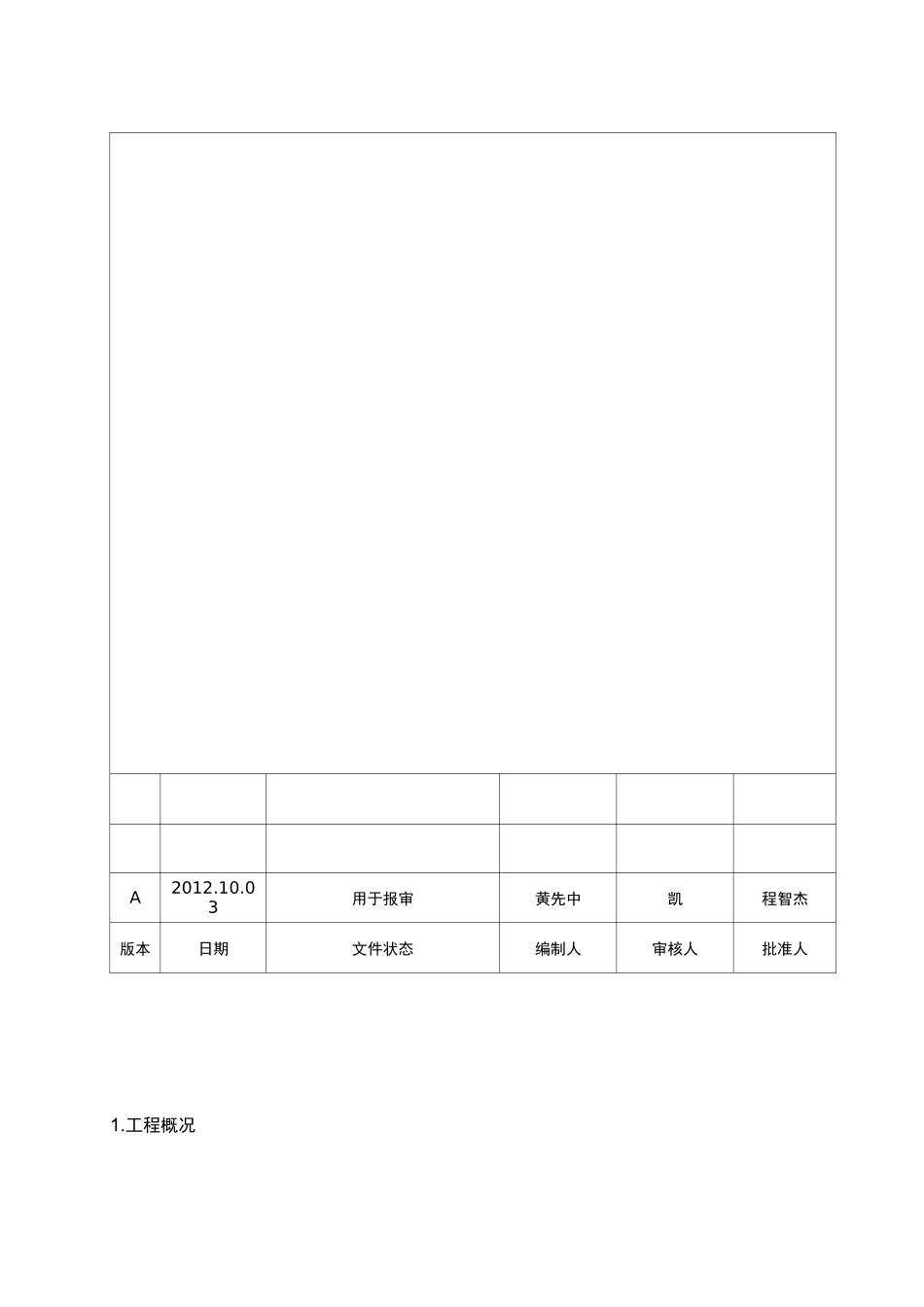

报批文件-线路工程水工保护施工技术案编码XQNB-A50-SF-033-2012西气东输二线-支线工程n:A2012.10.03用于报审黄先中凯程智杰版本日期文件状态编制人审核人批准人1.工程概况2・ss33.SH^M44・fissl105•滸H聲煤106.§fl®KilBIDfts207WP書®滸 238•滸Ha剂 241.工程概况1.1 概述西气东输二线-支线工程始于首站，途径境邕宁区、良庆区、江南区、西乡塘区、隆安县，境平果县、田东县、田阳县以及右江区，止于末站，线路长 300km。首站一圩分输清管站段管径为 D660mm，长度约 57km;圩分输清管站一末站段管径为 D457mm，长度约 243km。全线设计压力 6.3MPa。本工程全线设站场 3 座，分别为首站、圩分输清管站和末站。其中首站在西二线—支干线末站基础上建设，共同使用站的公共设施;沿线设阀室 17 座，其中 7 座监控阀室，10 座监视阀室。沿线主要地貌类型为河谷平原、山间谷地、丘陵、低山。地形较为复杂、材料运输困难、水保施工工作量大及施工季节性强等特点。水工保护根据不同地形地貌设有浆砌护坡、浆砌挡土墙、堡坎、截水墙、过水面、防冲墙等，浆砌工程量为 78818.6m3。鱼鳞坑 18341 个。笼护底 1403m3（其中八尺江 776m3,磺桑江 347m3,良凤江 280m3）。1.2 沿线地形地貌本工程途经主要地貌单元有低山丘陵、峰丛峰岭谷地、峰林谷地、孤峰平原、丘陵盆地、河流阶地等。地貌形态多样，类型复杂，平原谷地地形平缓，低山丘陵地形起伏变化较大。市地形是以邕江广大河谷为中心的盆地形态。该盆地向东开口，南、北、西三面均为山地围绕，北为高峰岭低山，南有七坡高丘陵，西有凤凰山（西大明部山地）。形成了西起凤凰山，东至青秀山的长形河谷盆地。盆地中央成为各河流集中地点，右江从西北来，左江从西南来，良凤江从南来，心圩江从北来，组成向心水系。盆地的中部，即左、右江汇口处，南北两边丘陵靠近河岸，形成一天然的界线，把长形河谷、盆地分割成两个小盆地,—是以市区为中心的邕江河谷盆地;二是以坛洛镇为中心的侵蚀—溶蚀盆地。平地分布于左、右江下游汇合处和邕江两岸。低山分布于市区西部边缘的凤凰山，为一穹窿山地，—般海拔 300~600m，坡度 25~40。。丘陵多为第三系的侵蚀面，微切割，起伏和缓，海拔在 120m 以下，是低平的古剥蚀面，—般呈缓坡起伏而顶面齐平的地貌。地形东西长 320km，南北宽 230km，地形为南北高中间低，地势走向由西北向东南倾斜，属于典型的山区，山区约占总面积的 95.4%(山占 30%，...
