普通离心泵安装方案

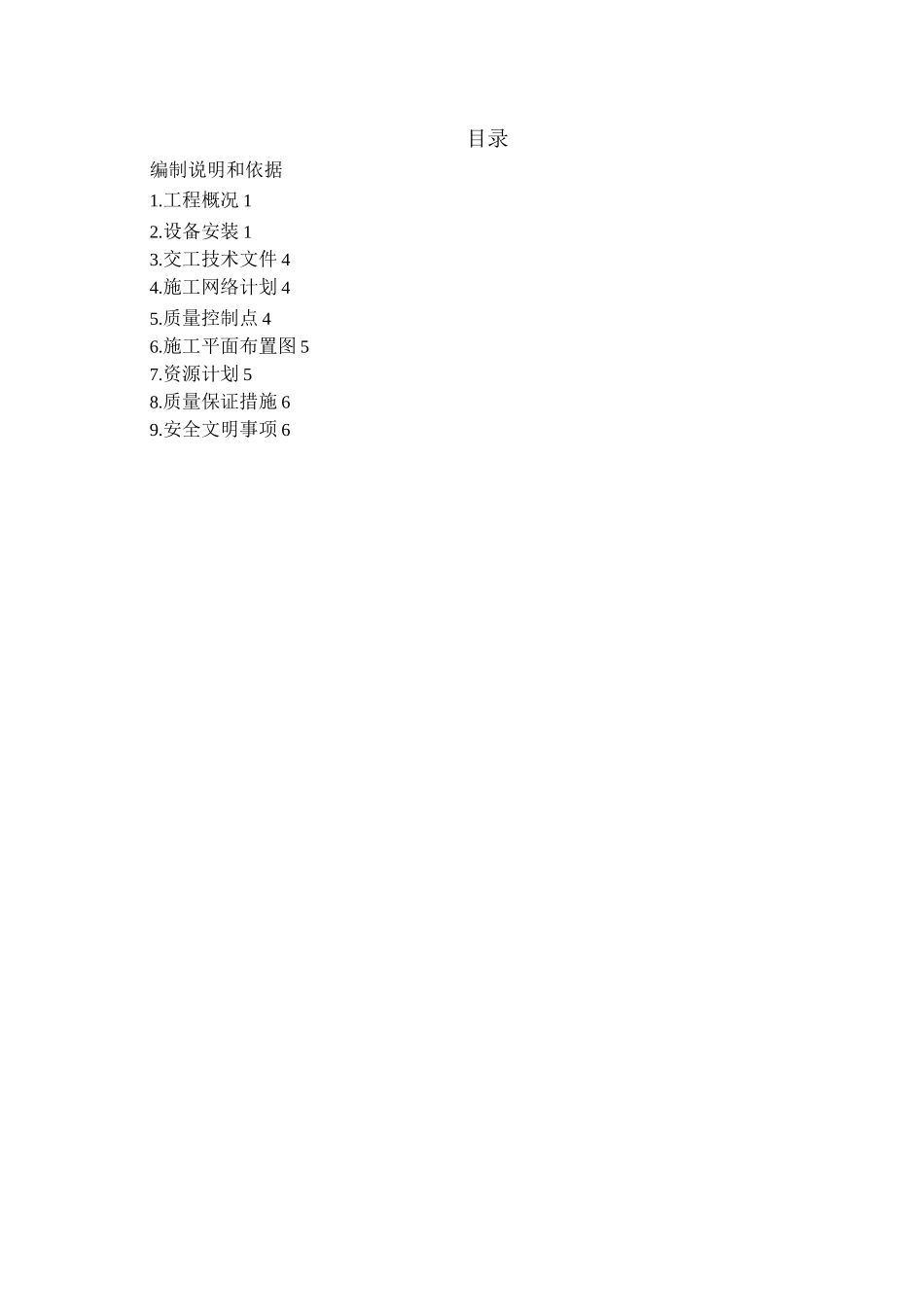

普通离心泵安装方案_第1页
1/10
普通离心泵安装方案_第2页
2/10

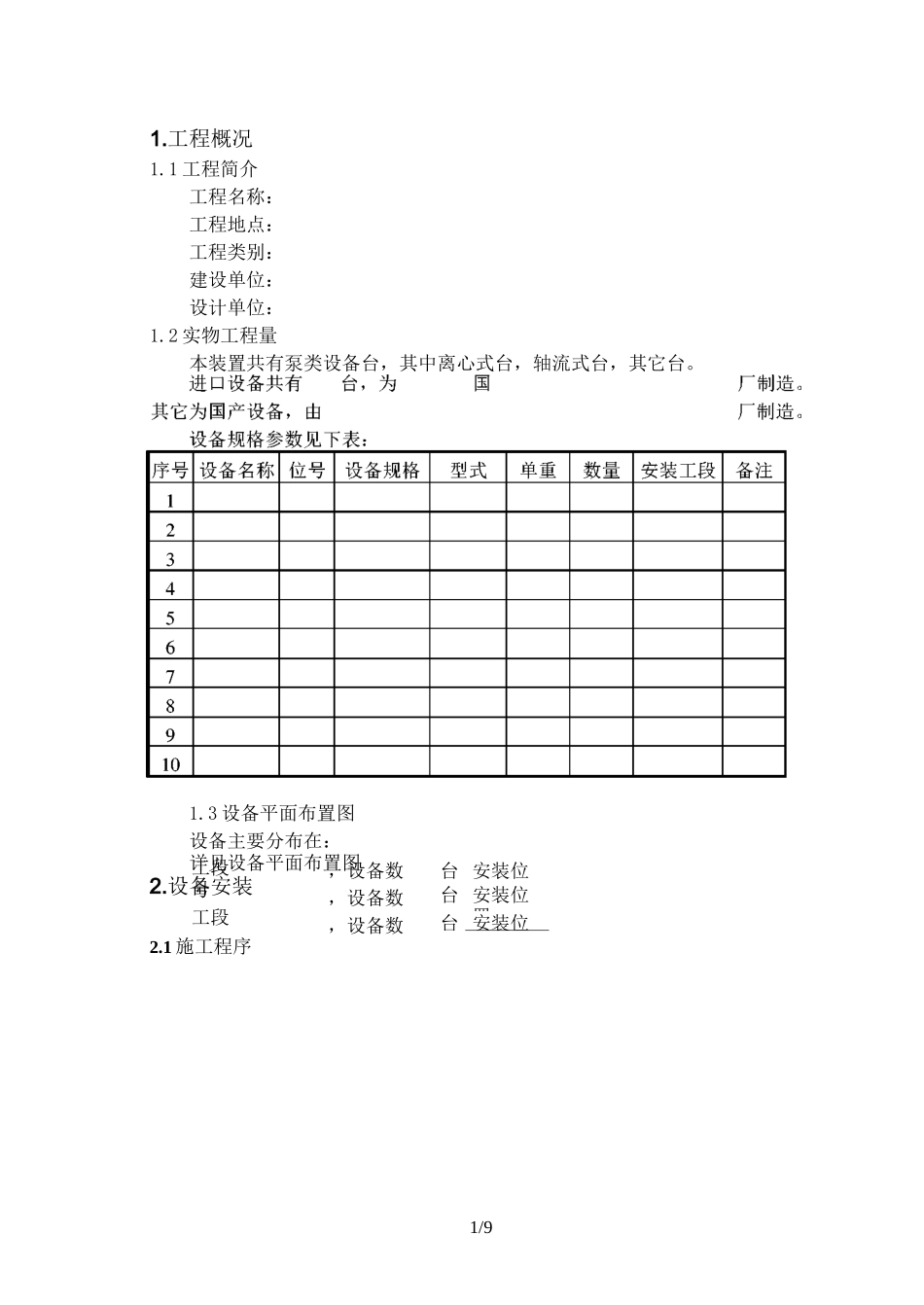

普通离心泵安装方案_第3页
3/10
目录编制说明和依据1.工程概况 12.设备安装 13.交工技术文件 44.施工网络计划 45.质量控制点 46.施工平面布置图 57.资源计划 58.质量保证措施 69.安全文明事项 62/9编制说明和依据1 编制说明为贯彻公司质量方针和目标,确保工程施工质量、工期满足用户要求,实现降低成本增加效益和安全生产的目的,特制定本方案。本方案适用于装置泵类设备(离心式泵,轴流式泵等)的安装工作。仅对安装专业起指导作用,不包括电气、仪表专业。2 编制依据1)工程合同;2)施工图样及技术文件;3)施工组织设计;4)施工计划;5)引用标准;A《机械设备安装工程施工及验收规范》通用规定 JBJ23--96;B《压缩机、风机、泵安装工程施工及验收规范》JBJ29--96;C《化工机器安装工程施工及验收规范》化工用泵 HGJ207--83D《炼油、化工施工安全规程》HGJ233-87/SHJ505-87;E《化学工业工程建设交工技术文件规定》HG20237-94;6)公司质量手册和程序文件。工段号工段,设备数台,安装位置,设备数台,安装位置,设备数台 安装位1/91.工程概况1.1 工程简介工程名称:工程地点:工程类别:建设单位:设计单位:1.2 实物工程量本装置共有泵类设备台,其中离心式台,轴流式台,其它台。1.3 设备平面布置图设备主要分布在:详见设备平面布置图2.设备安装2.1 施工程序2/92.2 主要工序质量要求1)检查泵基础的尺寸、位置和标高是否符合设计要求;应有基础验收记录。2)开箱检查应符合下列要求:A.清点零部件,应无缺件、损坏和锈蚀等;B.核对泵的主要安装尺寸;C.核对输送特殊介质泵的主要零件、密封件及垫片的品种和规格。3)与泵连接的管道应有各自的支架,不得由泵承受管道的重量。不得有因强行组对产生的应力,并通过检查管道连接后联轴节对中数据的变化来验证。4)管道与泵连接后,不应在管道上进行焊接和气割,以防止焊渣进入泵内5)泵必须在有介质的情况下进行试运转,不得空转。6)管道泵、共轴式泵、整体出厂的泵在防锈保证期内和其它泵在出厂时已装配、调整完善的部分不应拆卸。7)解体出厂的泵的清洗和检查应符合下列要求:泵的主要零件、部件的表面不得有擦伤和划痕。8)泵安装的平面位置和标高对基准线的允许偏差项目平面位置允许偏差(mm)标冋允许偏差(mm)与其他设备无机械联系±10+20,-10与其他设备有机械联系士2士13/99)整体安装的泵横向水平偏差不应大于 0.20/100,0 纵向偏差不应大于 0.10/100;0 解体安装的泵纵、横向偏差均不应大于 0.05/100,0 泵...
