通信无线网主设备安装工艺标准规范标准VIP专享

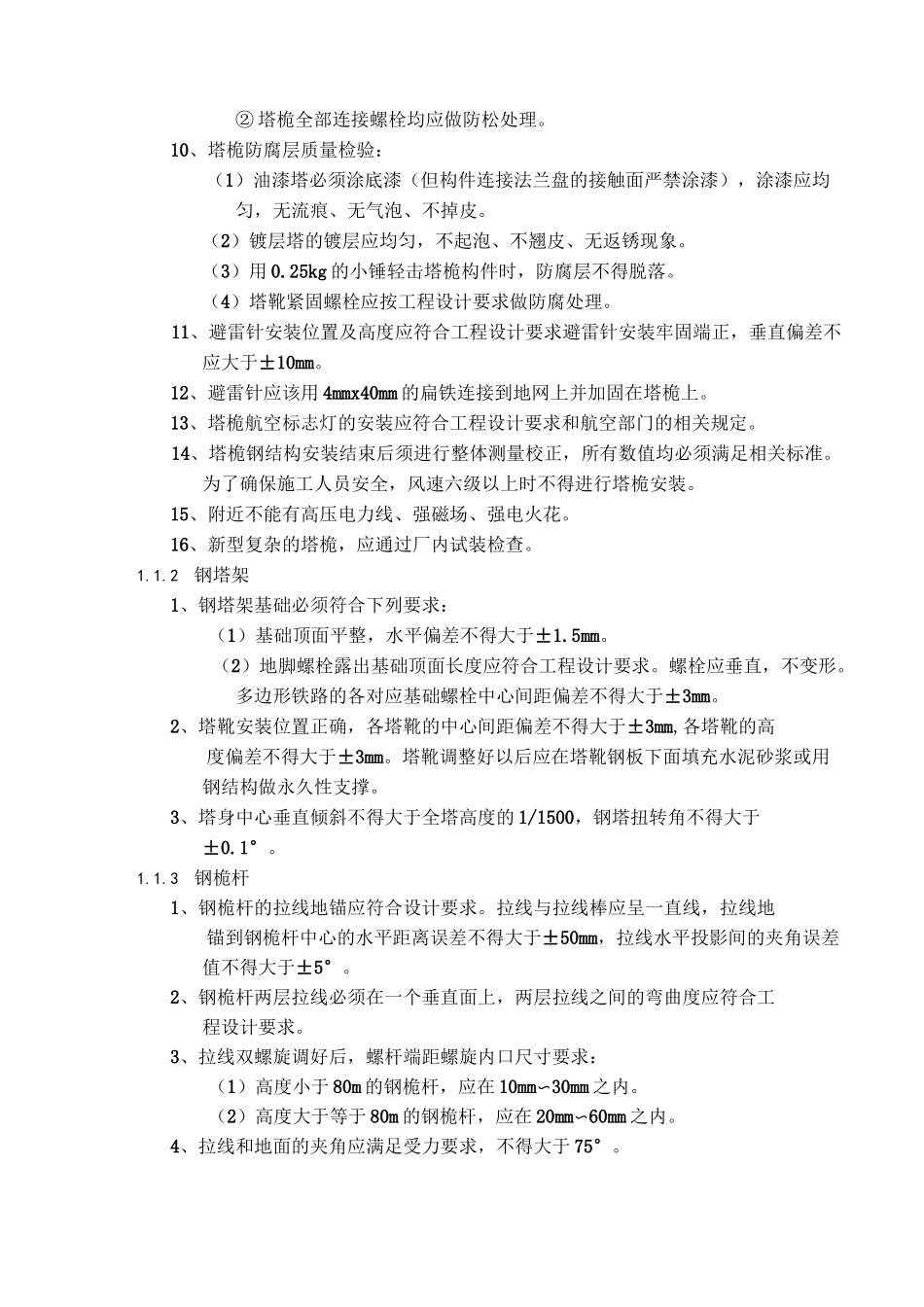

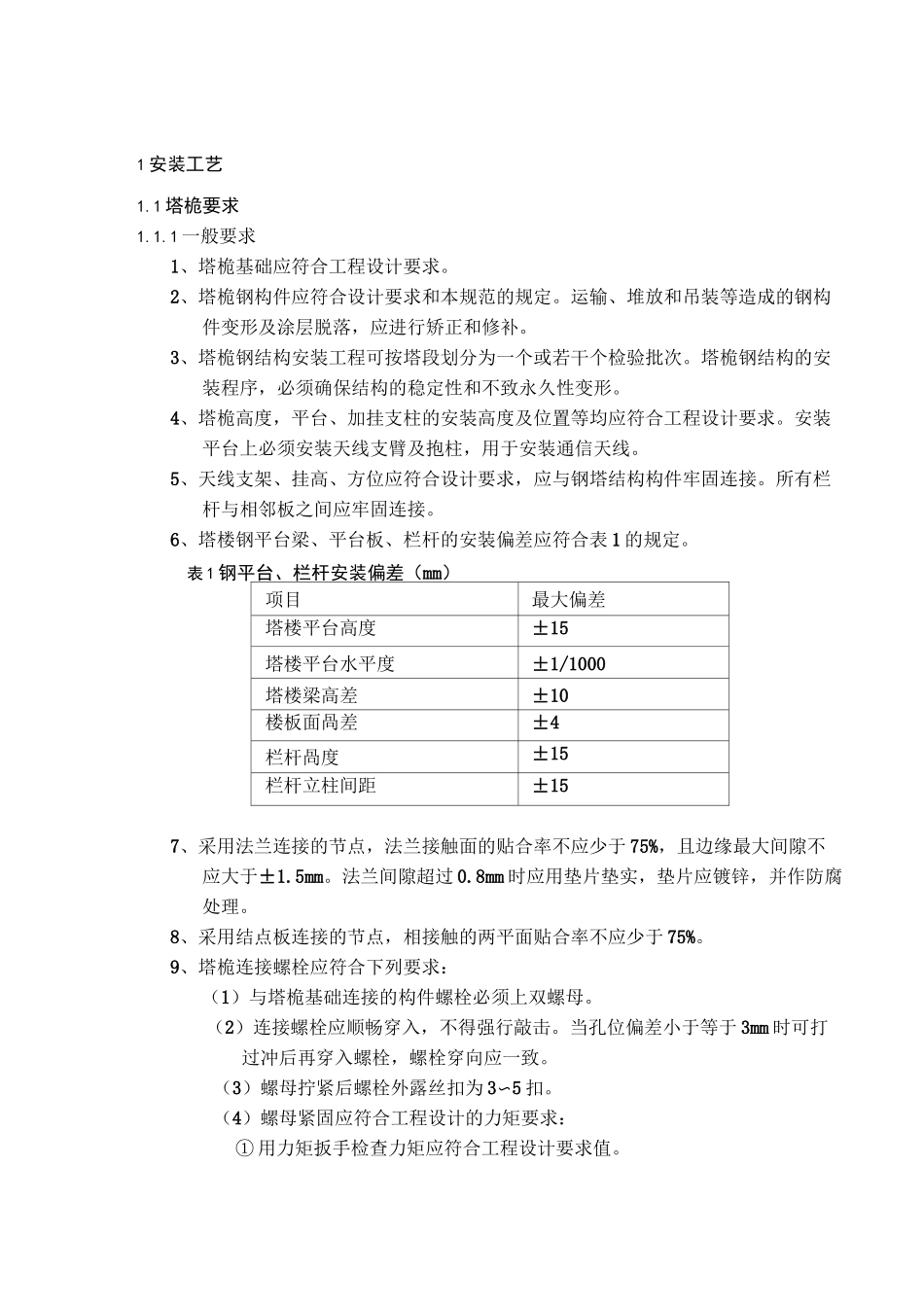

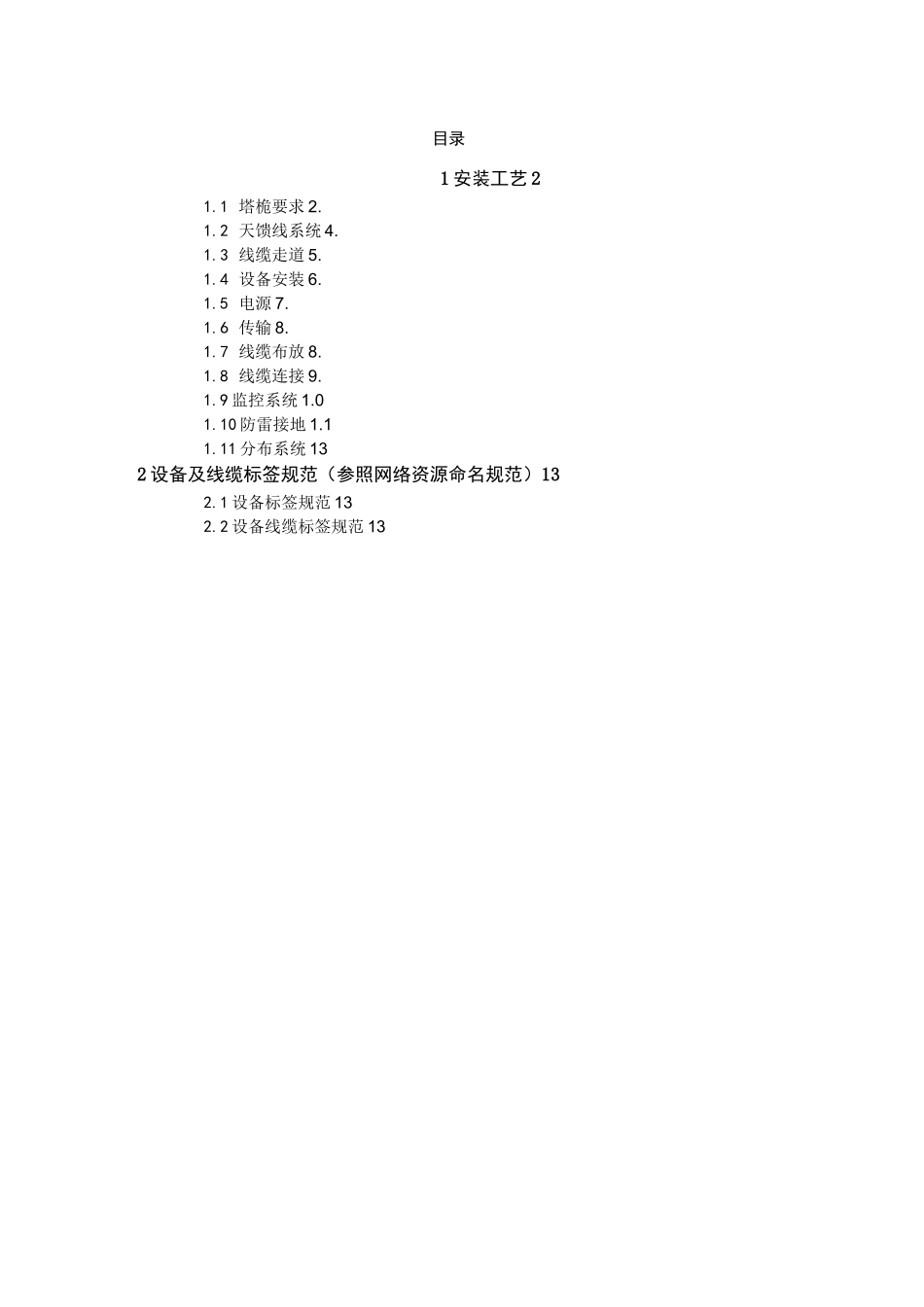

目录1 安装工艺 21.1 塔桅要求 2.1.2 天馈线系统 4.1.3 线缆走道 5.1.4 设备安装 6.1.5 电源 7.1.6 传输 8.1.7 线缆布放 8.1.8 线缆连接 9.1.9 监控系统 1.01.10 防雷接地 1.11.11 分布系统 132 设备及线缆标签规范（参照网络资源命名规范）132.1 设备标签规范 132.2 设备线缆标签规范 131 安装工艺1.1 塔桅要求1.1.1 一般要求1、塔桅基础应符合工程设计要求。2、塔桅钢构件应符合设计要求和本规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。3、塔桅钢结构安装工程可按塔段划分为一个或若干个检验批次。塔桅钢结构的安装程序，必须确保结构的稳定性和不致永久性变形。4、塔桅高度，平台、加挂支柱的安装高度及位置等均应符合工程设计要求。安装平台上必须安装天线支臂及抱柱，用于安装通信天线。5、天线支架、挂高、方位应符合设计要求，应与钢塔结构构件牢固连接。所有栏杆与相邻板之间应牢固连接。6、塔楼钢平台梁、平台板、栏杆的安装偏差应符合表 1 的规定。表 1 钢平台、栏杆安装偏差（mm）项目最大偏差塔楼平台高度±15塔楼平台水平度±1/1000塔楼梁高差±10楼板面咼差±4栏杆咼度±15栏杆立柱间距±157、采用法兰连接的节点，法兰接触面的贴合率不应少于 75%，且边缘最大间隙不应大于±1.5mm。法兰间隙超过 0.8mm 时应用垫片垫实，垫片应镀锌，并作防腐处理。8、采用结点板连接的节点，相接触的两平面贴合率不应少于 75%。9、塔桅连接螺栓应符合下列要求：（1）与塔桅基础连接的构件螺栓必须上双螺母。（2）连接螺栓应顺畅穿入，不得强行敲击。当孔位偏差小于等于 3mm 时可打过冲后再穿入螺栓，螺栓穿向应一致。（3）螺母拧紧后螺栓外露丝扣为 3〜5 扣。（4）螺母紧固应符合工程设计的力矩要求：① 用力矩扳手检查力矩应符合工程设计要求值。② 塔桅全部连接螺栓均应做防松处理。10、塔桅防腐层质量检验：（1）油漆塔必须涂底漆（但构件连接法兰盘的接触面严禁涂漆），涂漆应均匀，无流痕、无气泡、不掉皮。（2）镀层塔的镀层应均匀，不起泡、不翘皮、无返锈现象。（3）用 0.25kg 的小锤轻击塔桅构件时，防腐层不得脱落。（4）塔靴紧固螺栓应按工程设计要求做防腐处理。11、避雷针安装位置及高度应符合工程设计要求避雷针安装牢固端正，垂直偏差不应大于±10mm。12、避雷针应该用 4mmx40mm 的扁铁连接到地网上并加固在塔桅上。13、塔桅航空标志灯的安装...
