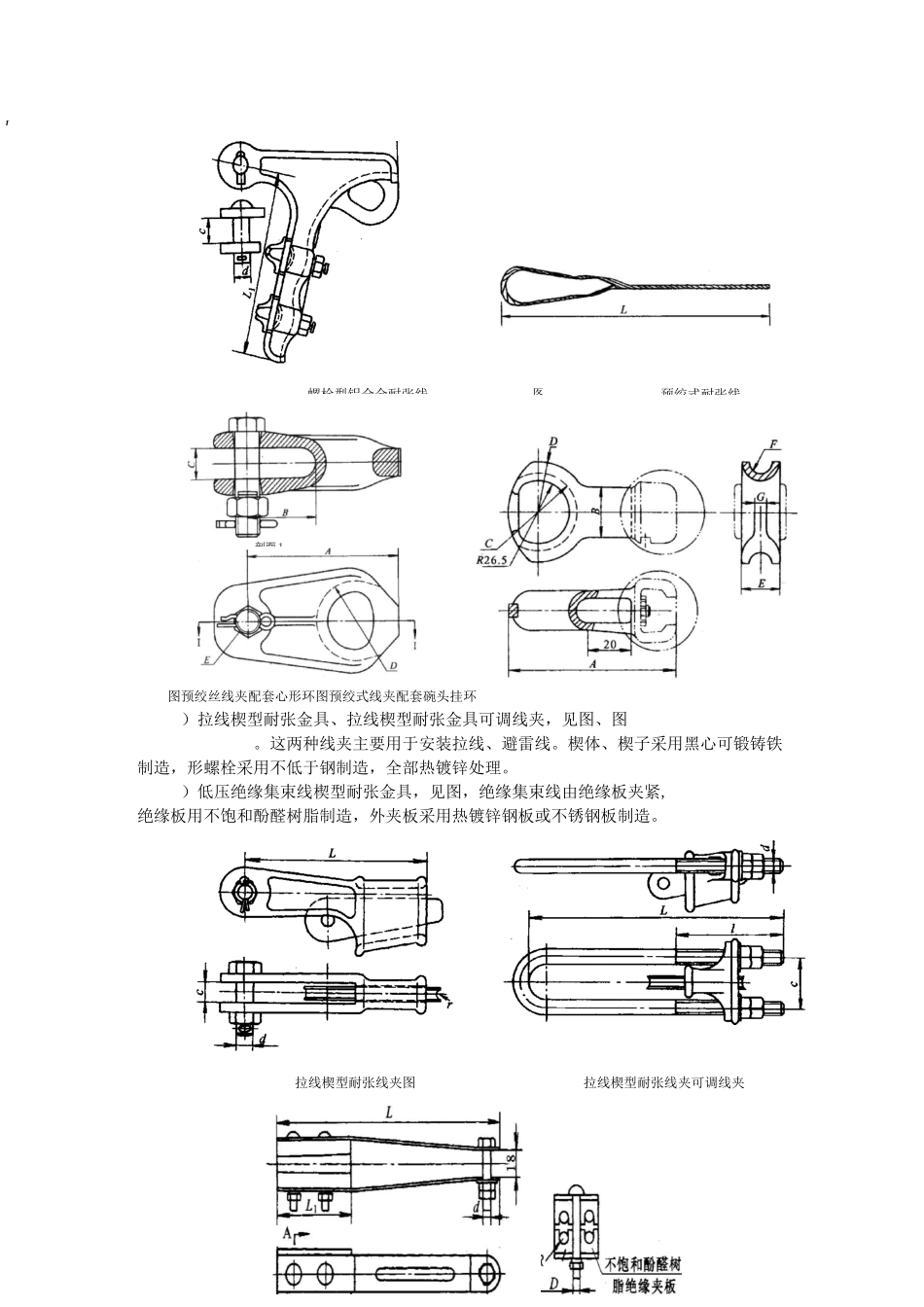

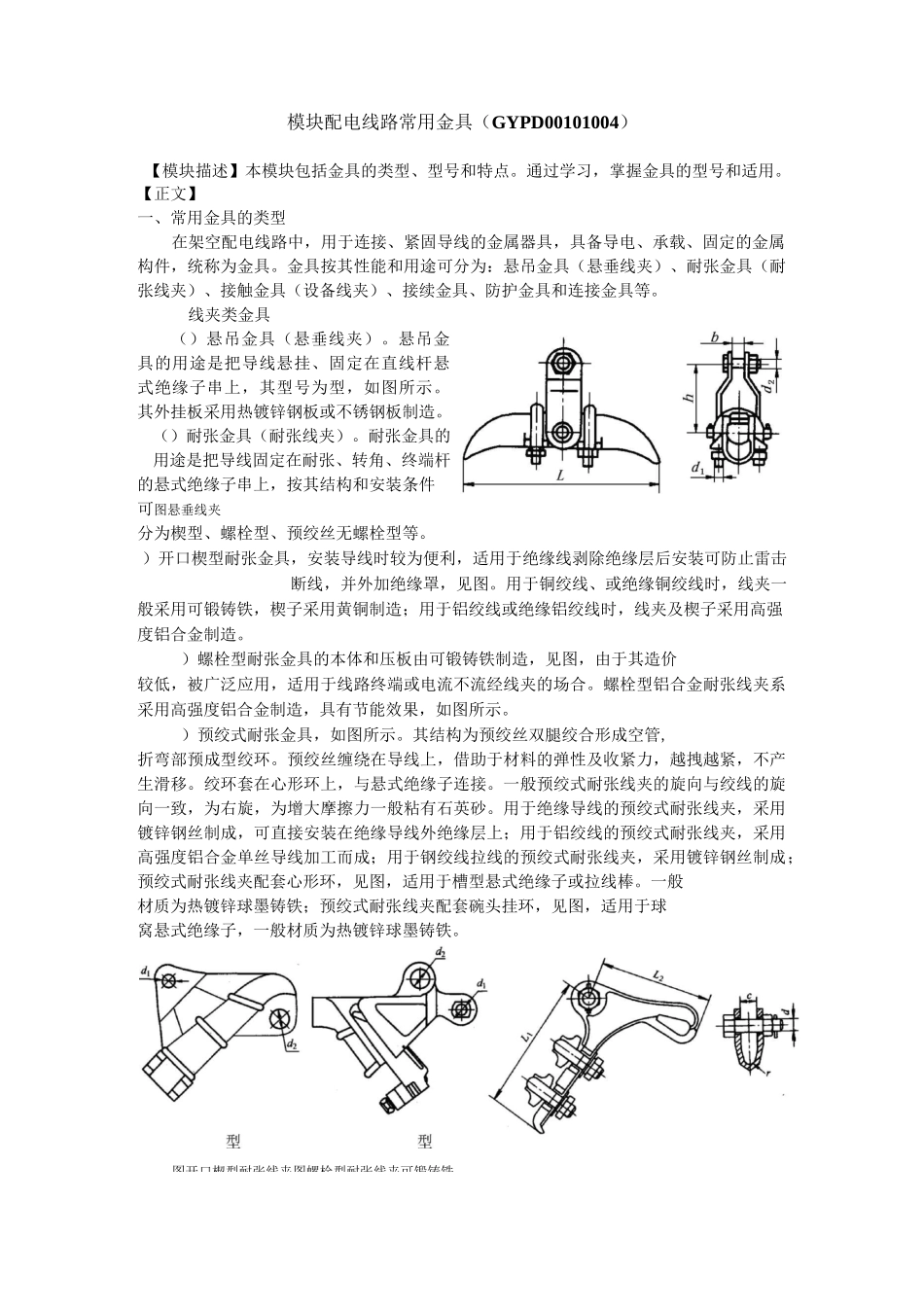

模块配电线路常用金具（GYPD00101004）【模块描述】本模块包括金具的类型、型号和特点。通过学习，掌握金具的型号和适用。【正文】一、常用金具的类型在架空配电线路中，用于连接、紧固导线的金属器具，具备导电、承载、固定的金属构件，统称为金具。金具按其性能和用途可分为：悬吊金具（悬垂线夹）、耐张金具（耐张线夹）、接触金具（设备线夹）、接续金具、防护金具和连接金具等。线夹类金具（）悬吊金具（悬垂线夹）。悬吊金具的用途是把导线悬挂、固定在直线杆悬式绝缘子串上，其型号为型，如图所示。其外挂板采用热镀锌钢板或不锈钢板制造。（）耐张金具（耐张线夹）。耐张金具的用途是把导线固定在耐张、转角、终端杆的悬式绝缘子串上，按其结构和安装条件可图悬垂线夹分为楔型、螺栓型、预绞丝无螺栓型等。）开口楔型耐张金具，安装导线时较为便利，适用于绝缘线剥除绝缘层后安装可防止雷击断线，并外加绝缘罩，见图。用于铜绞线、或绝缘铜绞线时，线夹一般采用可锻铸铁，楔子采用黄铜制造；用于铝绞线或绝缘铝绞线时，线夹及楔子采用高强度铝合金制造。）螺栓型耐张金具的本体和压板由可锻铸铁制造，见图，由于其造价较低，被广泛应用，适用于线路终端或电流不流经线夹的场合。螺栓型铝合金耐张线夹系采用高强度铝合金制造，具有节能效果，如图所示。）预绞式耐张金具，如图所示。其结构为预绞丝双腿绞合形成空管,折弯部预成型绞环。预绞丝缠绕在导线上，借助于材料的弹性及收紧力，越拽越紧，不产生滑移。绞环套在心形环上，与悬式绝缘子连接。一般预绞式耐张线夹的旋向与绞线的旋向一致，为右旋，为增大摩擦力一般粘有石英砂。用于绝缘导线的预绞式耐张线夹，采用镀锌钢丝制成，可直接安装在绝缘导线外绝缘层上；用于铝绞线的预绞式耐张线夹，采用高强度铝合金单丝导线加工而成；用于钢绞线拉线的预绞式耐张线夹，采用镀锌钢丝制成；预绞式耐张线夹配套心形环，见图，适用于槽型悬式绝缘子或拉线棒。一般材质为热镀锌球墨铸铁；预绞式耐张线夹配套碗头挂环，见图，适用于球窝悬式绝缘子，一般材质为热镀锌球墨铸铁。图开口楔型耐张线夹图螺栓型耐张线夹可锻铸铁图预绞丝线夹配套心形环图预绞式线夹配套碗头挂环）拉线楔型耐张金具、拉线楔型耐张金具可调线夹，见图、图。这两种线夹主要用于安装拉线、避雷线。楔体、楔子采用黑心可锻铸铁制造，形螺栓采用不低于钢制造，全部热镀锌处理。）低压绝缘集束线楔型耐张金具，见图，绝缘集束线...
