桩锚支护预应力锚索施工及型钢腰梁安装技术交底

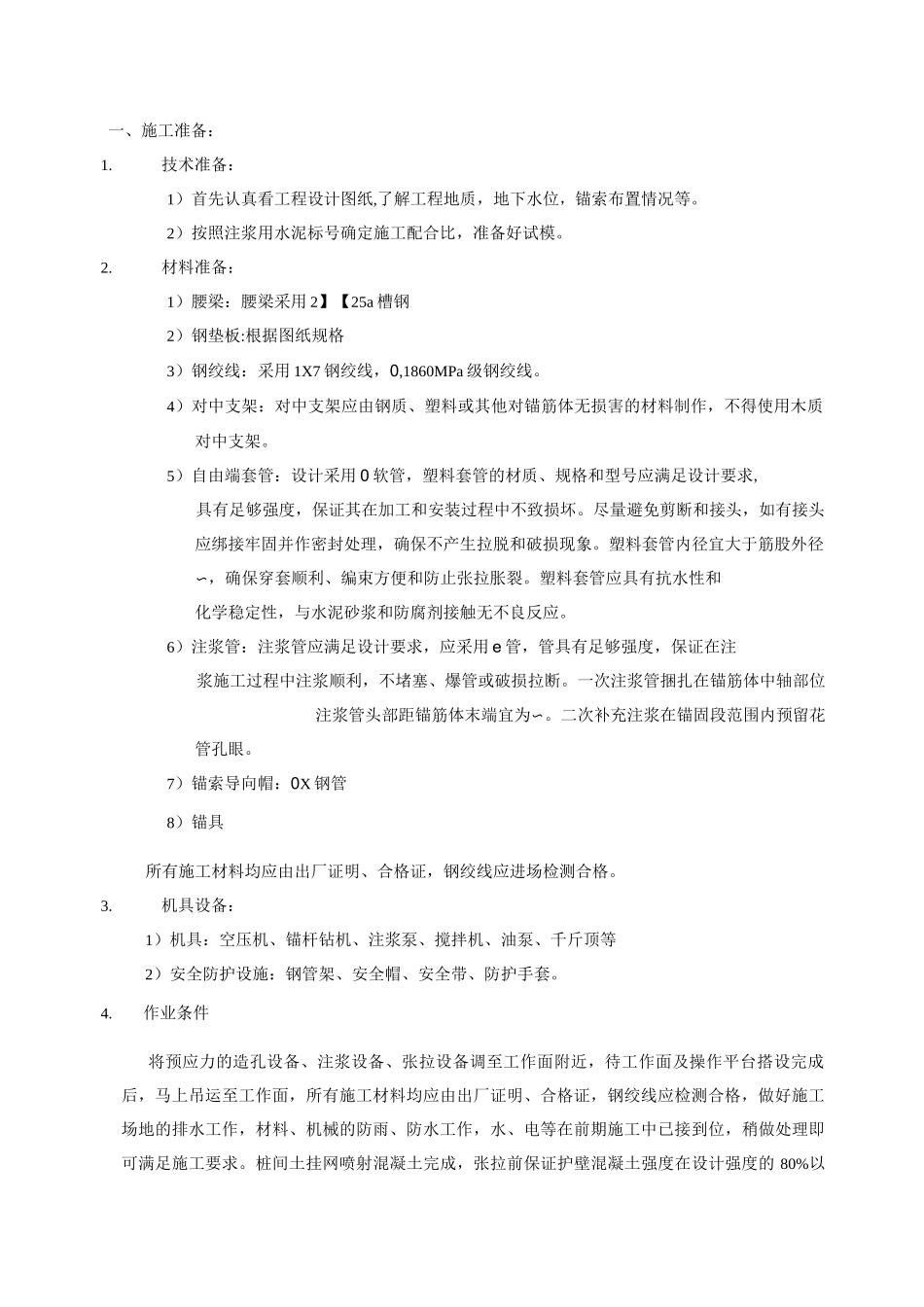

桩锚支护预应力锚索施工及型钢腰梁安装技术交底_第1页
1/6

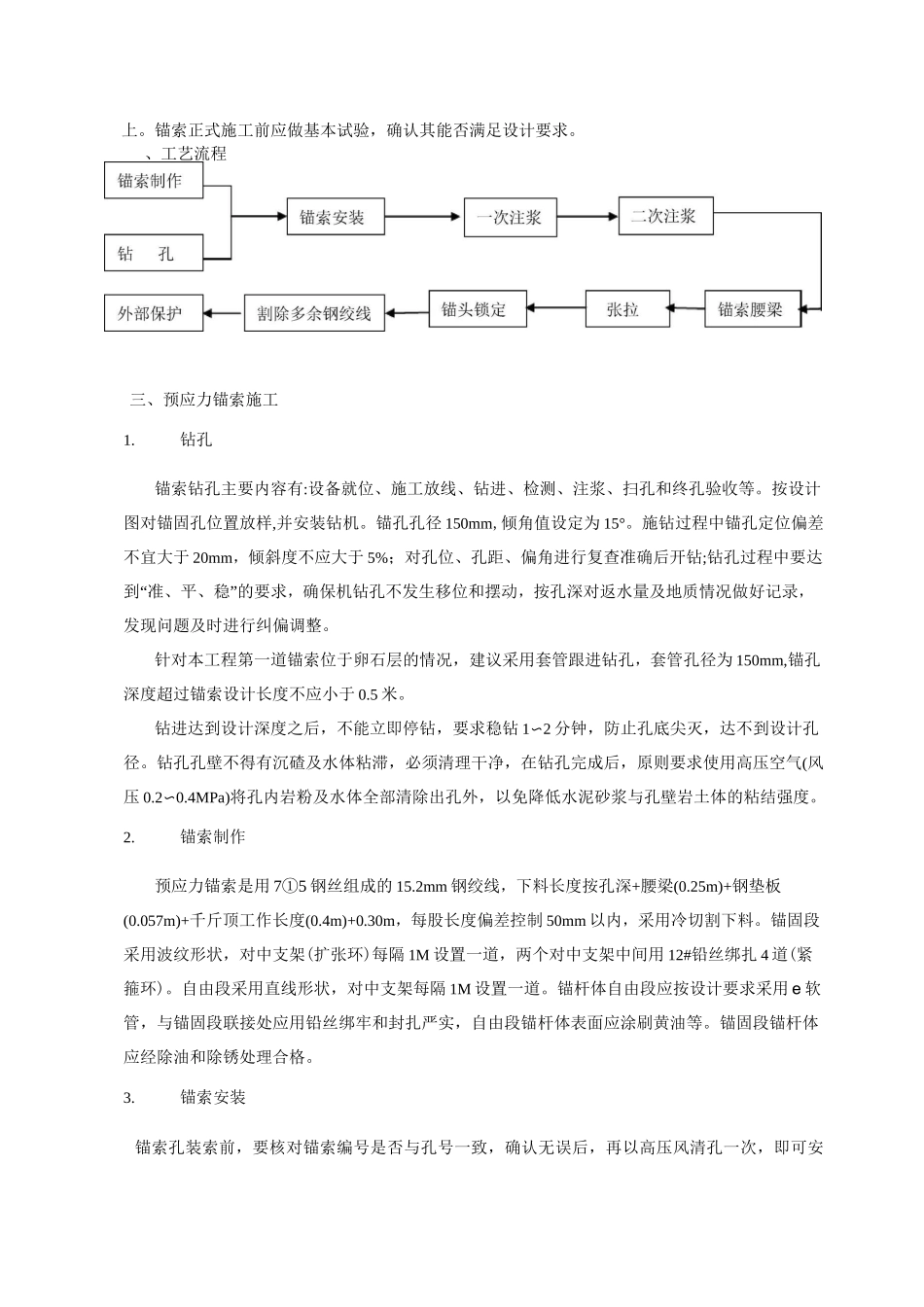

桩锚支护预应力锚索施工及型钢腰梁安装技术交底_第2页
2/6

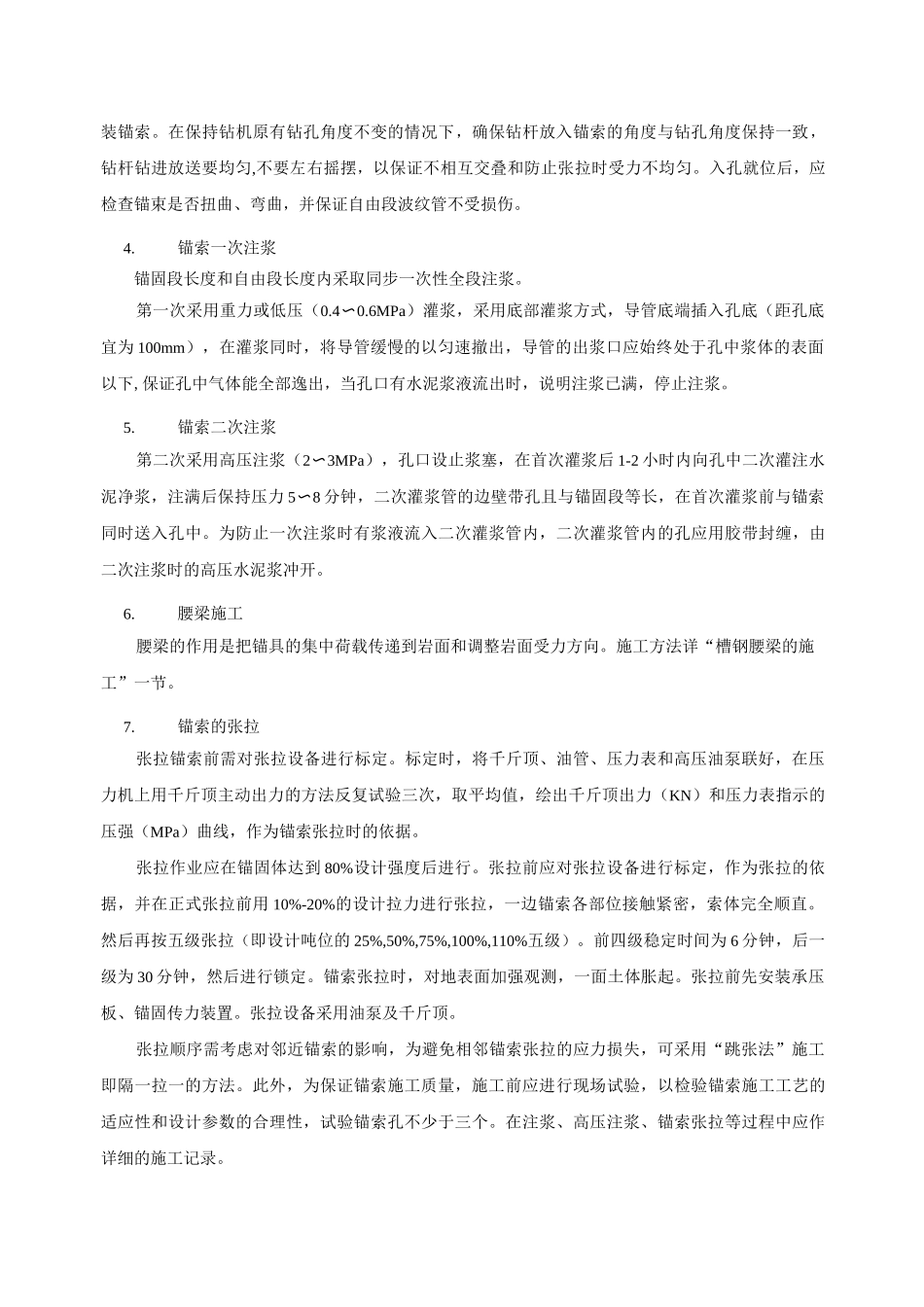

桩锚支护预应力锚索施工及型钢腰梁安装技术交底_第3页
3/6
一、施工准备:1.技术准备:1)首先认真看工程设计图纸,了解工程地质,地下水位,锚索布置情况等。2)按照注浆用水泥标号确定施工配合比,准备好试模。2.材料准备:1)腰梁:腰梁采用 2】【25a 槽钢2)钢垫板:根据图纸规格3)钢绞线:采用 1X7 钢绞线,0,1860MPa 级钢绞线。4)对中支架:对中支架应由钢质、塑料或其他对锚筋体无损害的材料制作,不得使用木质对中支架。5)自由端套管:设计采用 0 软管,塑料套管的材质、规格和型号应满足设计要求,具有足够强度,保证其在加工和安装过程中不致损坏。尽量避免剪断和接头,如有接头应绑接牢固并作密封处理,确保不产生拉脱和破损现象。塑料套管内径宜大于筋股外径〜,确保穿套顺利、编束方便和防止张拉胀裂。塑料套管应具有抗水性和化学稳定性,与水泥砂浆和防腐剂接触无不良反应。6)注浆管:注浆管应满足设计要求,应采用 e 管,管具有足够强度,保证在注浆施工过程中注浆顺利,不堵塞、爆管或破损拉断。一次注浆管捆扎在锚筋体中轴部位注浆管头部距锚筋体末端宜为〜。二次补充注浆在锚固段范围内预留花管孔眼。7)锚索导向帽:0X 钢管8)锚具所有施工材料均应由出厂证明、合格证,钢绞线应进场检测合格。3.机具设备:1)机具:空压机、锚杆钻机、注浆泵、搅拌机、油泵、千斤顶等2)安全防护设施:钢管架、安全帽、安全带、防护手套。4.作业条件将预应力的造孔设备、注浆设备、张拉设备调至工作面附近,待工作面及操作平台搭设完成后,马上吊运至工作面,所有施工材料均应由出厂证明、合格证,钢绞线应检测合格,做好施工场地的排水工作,材料、机械的防雨、防水工作,水、电等在前期施工中已接到位,稍做处理即可满足施工要求。桩间土挂网喷射混凝土完成,张拉前保证护壁混凝土强度在设计强度的 80%以上。锚索正式施工前应做基本试验,确认其能否满足设计要求。、工艺流程三、预应力锚索施工1.钻孔锚索钻孔主要内容有:设备就位、施工放线、钻进、检测、注浆、扫孔和终孔验收等。按设计图对锚固孔位置放样,并安装钻机。锚孔孔径 150mm,倾角值设定为 15°。施钻过程中锚孔定位偏差不宜大于 20mm,倾斜度不应大于 5%;对孔位、孔距、偏角进行复查准确后开钻;钻孔过程中要达到“准、平、稳”的要求,确保机钻孔不发生移位和摆动,按孔深对返水量及地质情况做好记录,发现问题及时进行纠偏调整。针对本工程第一道锚索位于卵石层的情况,建议采用套管跟进钻孔,套管孔径为 150mm,锚孔深...
