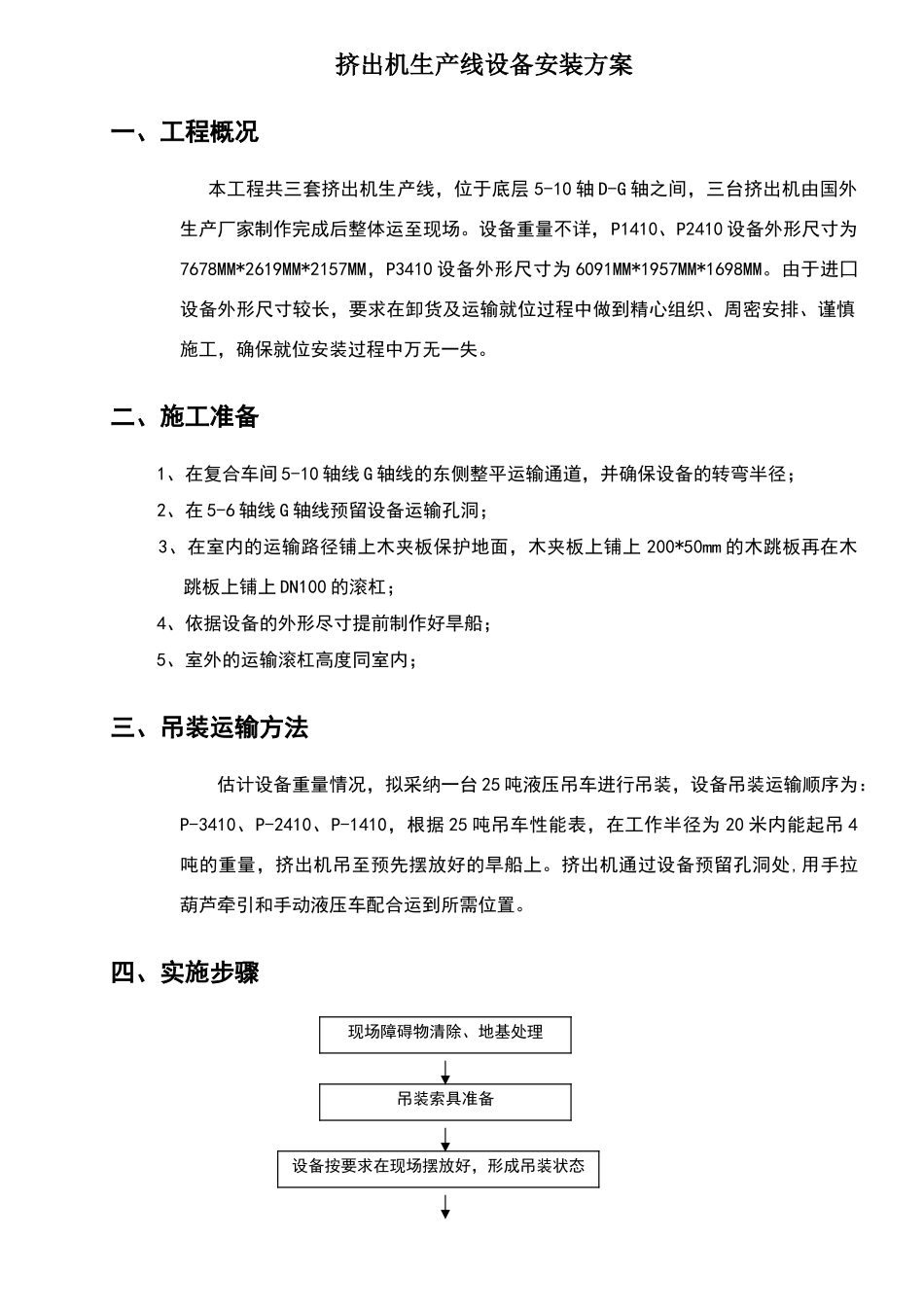

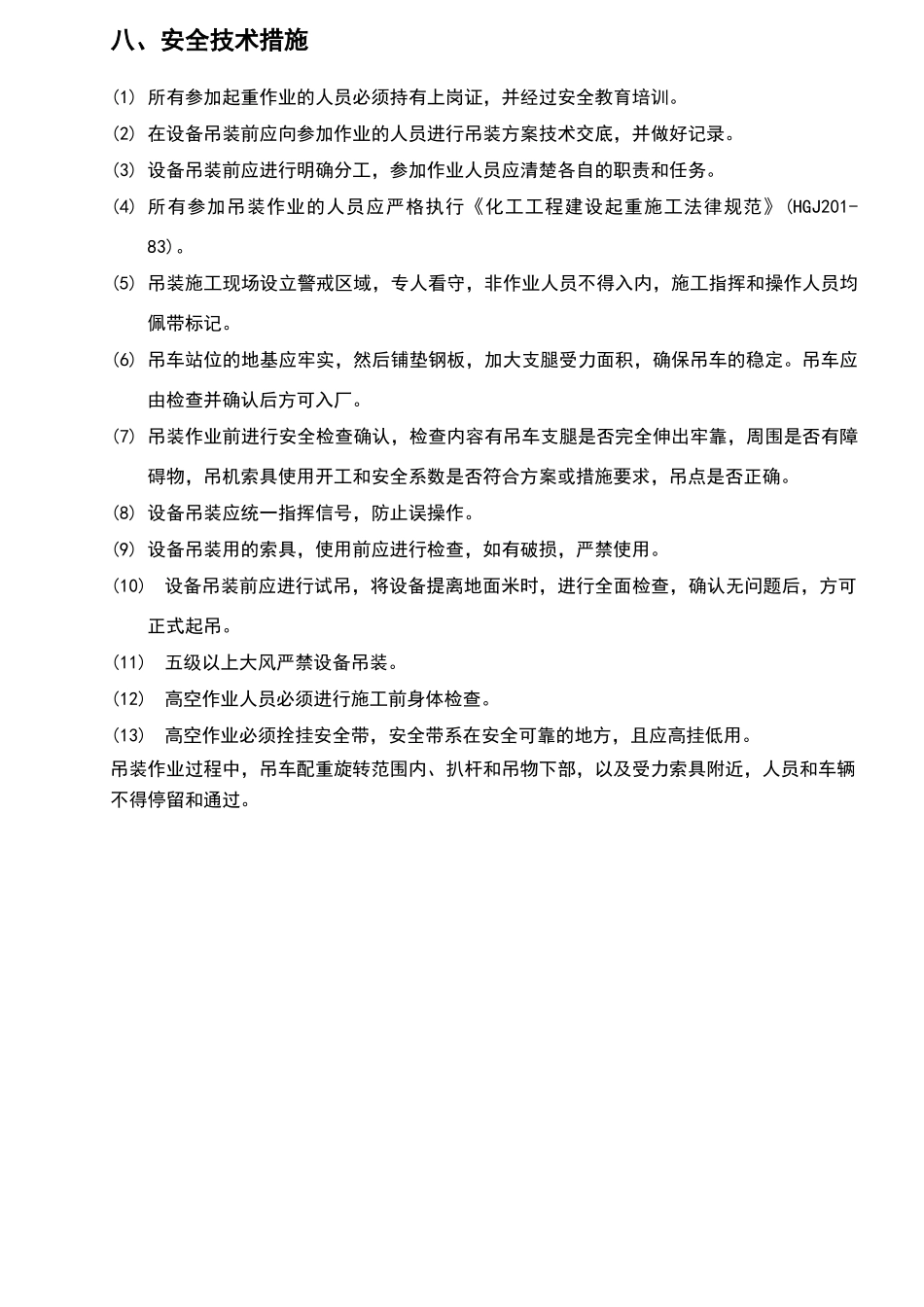

挤出机生产线设备安装方案一、工程概况本工程共三套挤出机生产线,位于底层 5-10 轴 D-G 轴之间,三台挤出机由国外生产厂家制作完成后整体运至现场。设备重量不详,P1410、P2410 设备外形尺寸为7678MM*2619MM*2157MM,P3410 设备外形尺寸为 6091MM*1957MM*1698MM。由于进囗设备外形尺寸较长,要求在卸货及运输就位过程中做到精心组织、周密安排、谨慎施工,确保就位安装过程中万无一失。二、施工准备 1、在复合车间 5-10 轴线 G 轴线的东侧整平运输通道,并确保设备的转弯半径; 2、在 5-6 轴线 G 轴线预留设备运输孔洞; 3、在室内的运输路径铺上木夹板保护地面,木夹板上铺上 200*50mm 的木跳板再在木跳板上铺上 DN100 的滚杠; 4、依据设备的外形尽寸提前制作好旱船; 5、室外的运输滚杠高度同室内;三、吊装运输方法估计设备重量情况,拟采纳一台 25 吨液压吊车进行吊装,设备吊装运输顺序为:P-3410、P-2410、P-1410,根据 25 吨吊车性能表,在工作半径为 20 米内能起吊 4吨的重量,挤出机吊至预先摆放好的旱船上。挤出机通过设备预留孔洞处,用手拉葫芦牵引和手动液压车配合运到所需位置。四、实施步骤现场障碍物清除、地基处理吊装索具准备设备按要求在现场摆放好,形成吊装状态五、索具配备拴挂设备: 2t 尼龙吊带 4 根 每根长度 6 米, 卸扣: 2t 4 只 六、劳动力计划起重工:1 人 钳工:2 人 普工:8 人 吊车司机:1 人 设备工程师:1 人 管理人员:1 人 安全员:1 人七、设备安装 1、设备运输到位后,首先安装 P3450(挤出油冷系统)、P3410(挤出机),在厂家的指导下,依据厂家的设备安装位置进行安装找正; 2、挤出机安装后接着安装 P3311 线料传送机,然后依次安装 P3912(造粒机)、P3615 (筛分机)、P3312(垂直螺旋冷却塔); 3、在挤出机安装定位后 P3500(真空排气系统)、P3310(水浴槽)、P3720(干燥风机)依次安装; 4、然后依次安装 P3300(线料传送机水冷系统)、 P3619(1#号侧向进料机)、P3618(2#侧进料机)、P3617(挤出机主加料囗)、P3612(磁栅)、P3470(挤出机螺筒水冷系统)吊车摘钩水平运输就位吊车进场站好位,挂上绳扣等机具进行技术和安全联合检查试 吊再次进行技术和安全联合检查,确认无误后正式吊装。设备吊至旱船就位八、安全技术措施(1) 所有参加起重作业的人员必须持有上岗证,并经过安全教育培训。(2) 在设备吊装前应向...
