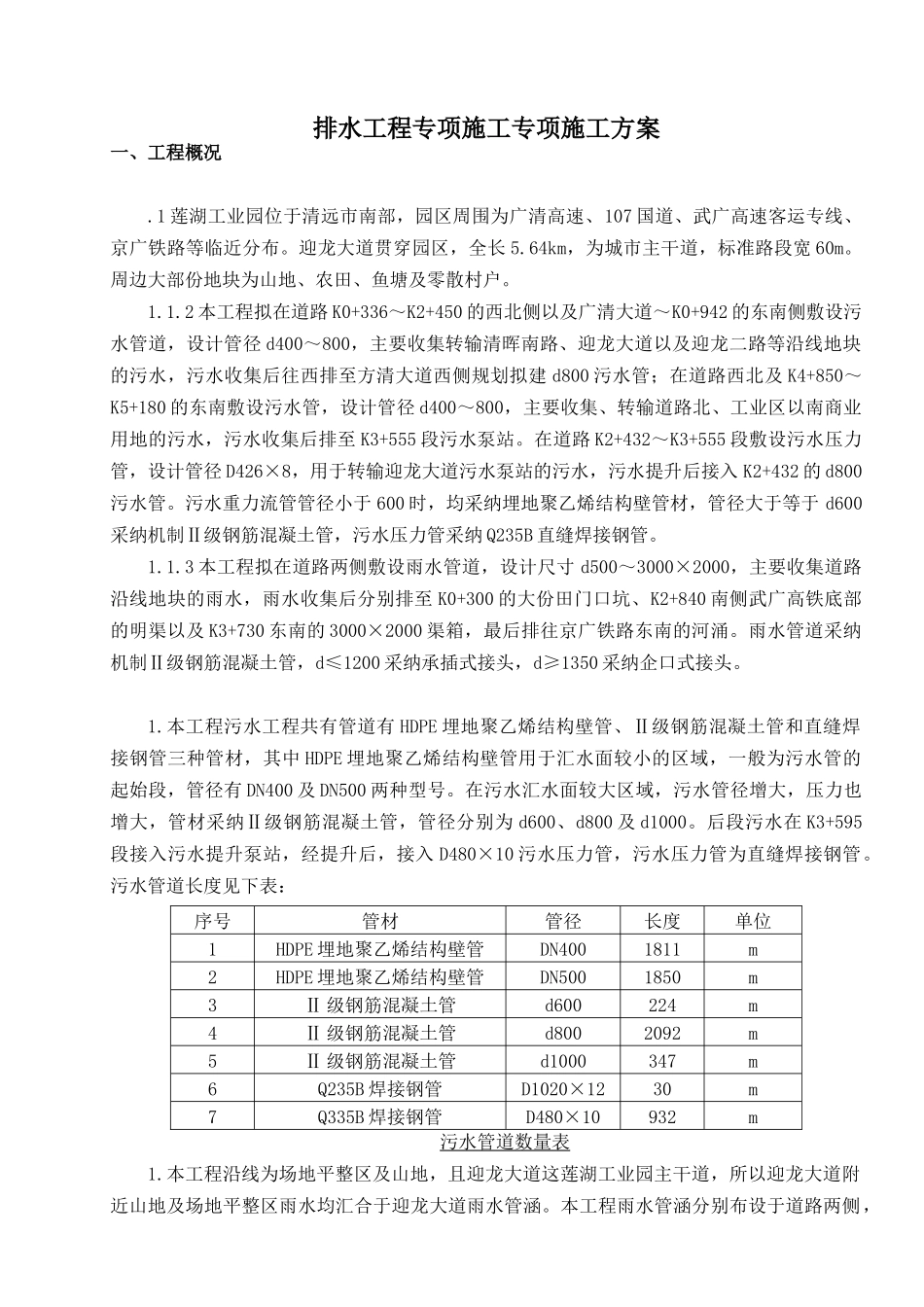

排水工程专项施工专项施工方案

排水工程专项施工专项施工方案一、工程概况.1 莲湖工业园位于清远市南部，园区周围为广清高速、107 国道、武广高速客运专线、京广铁路等临近分布。迎龙大道贯穿园区，全长 5.64km，为城市主干道，标准路段宽 60m。周边大部份地块为山地、农田、鱼塘及零散村户。1.1.2 本工程拟在道路 K0+336～K2+450 的西北侧以及广清大道～K0+942 的东南侧敷设污水管道，设计管径 d400～800，主要收集转输清晖南路、迎龙大道以及迎龙二路等沿线地块的污水，污水收集后往西排至方清大道西侧规划拟建 d800 污水管；在道路西北及 K4+850～K5+180 的东南敷设污水管，设计管径 d400～800，主要收集、转输道路北、工业区以南商业用地的污水，污水收集后排至 K3+555 段污水泵站。在道路 K2+432～K3+555 段敷设污水压力管，设计管径 D426×8，用于转输迎龙大道污水泵站的污水，污水提升后接入 K2+432 的 d800污水管。污水重力流管管径小于 600 时，均采纳埋地聚乙烯结构壁管材，管径大于等于 d600采纳机制Ⅱ级钢筋混凝土管，污水压力管采纳 Q235B 直缝焊接钢管。1.1.3 本工程拟在道路两侧敷设雨水管道，设计尺寸 d500～3000×2000，主要收集道路沿线地块的雨水，雨水收集后分别排至 K0+300 的大份田门口坑、K2+840 南侧武广高铁底部的明渠以及 K3+730 东南的 3000×2000 渠箱，最后排往京广铁路东南的河涌。雨水管道采纳机制Ⅱ级钢筋混凝土管，d≤1200 采纳承插式接头，d≥1350 采纳企口式接头。1.本工程污水工程共有管道有 HDPE 埋地聚乙烯结构壁管、Ⅱ级钢筋混凝土管和直缝焊接钢管三种管材，其中 HDPE 埋地聚乙烯结构壁管用于汇水面较小的区域，一般为污水管的起始段，管径有 DN400 及 DN500 两种型号。在污水汇水面较大区域，污水管径增大，压力也增大，管材采纳Ⅱ级钢筋混凝土管，管径分别为 d600、d800 及 d1000。后段污水在 K3+595段接入污水提升泵站，经提升后，接入 D480×10 污水压力管，污水压力管为直缝焊接钢管。污水管道长度见下表：序号管材管径长度单位1HDPE 埋地聚乙烯结构壁管DN4001811m2HDPE 埋地聚乙烯结构壁管DN5001850m3Ⅱ 级钢筋混凝土管d600224m4Ⅱ 级钢筋混凝土管d8002092m5Ⅱ 级钢筋混凝土管d1000347m6Q235B 焊接钢管D1020×1230m7Q335B 焊接钢管D480×10932m污水管道数量表1.本工程沿线为场地平整区及山地，且迎龙大道这莲湖工业园主干道，所以迎龙大道附近山地及场地平整区雨水均...
