冲孔灌注桩施工方案使用

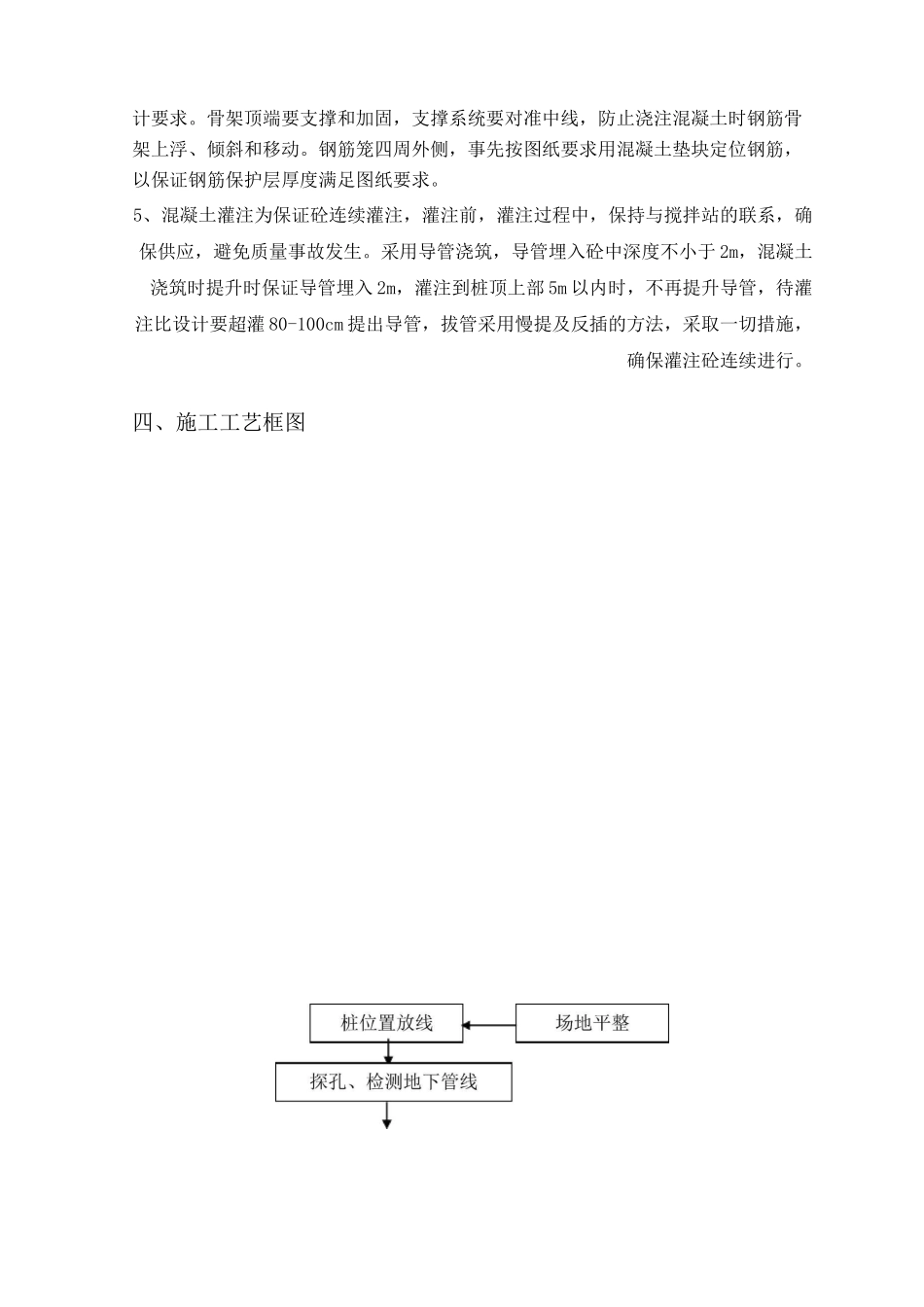

冲孔灌注桩施工方案使用_第1页
1/19
冲孔灌注桩施工方案使用_第2页
2/19
冲孔灌注桩施工方案使用_第3页
3/19
一、工程概况 1二、施工部署 1三、质量控制要点 1四、施工工艺框图 2五、施工方法 3六、施工工期 8七、安全生产、文明施工 8八、质量控制措施 9九、降低成本措施 13十、安全生产保证措施 15十一、文明施工及环保措施 15十二、施工资源计划 16十三、施工进度计划 16工程概况工程名称:省道 S366 线珠海大道(三期)金湾互通立交至高栏港段主线改建工程平东大道互通立交段 III 标工程地点:珠海市金湾区、高栏港区。工程规模:路基桥涵、路面及绿化工程,桩号为 K42+900〜K44+260,长度为1.36kM,主要工程数量为路基、路面、绿化工程及菱形互通立交 1 处(平东大道立交)。本工程的桩基础均为混凝土灌注桩,桩基按端承桩设计,桩径分别为 01.0m、少 1.2m、少 1.3m、01.8m、02.0m,嵌岩桩桩底嵌入中风化岩层深度不少于 2.5 倍桩径。二、施工部署1、施工前准备场地平整,清除杂物,回填土应夯打密实;设置闭合导线网,达到规范要求精度,经验收合格后,导线点作为桩位点放样的基准点。保证桩位点的偏差符合要求。测量放样用全站仪,极坐标计算数据,桩位之间的距离校核可用钢尺丈量,全部成果及时报监理工程师审定。2、施工流程场地平整一►放线定位十移机就位一►探孔 f 埋设护筒—冲孑孔 f 终孔 f 清孔►吊放钢筋笼一灌注混凝土三、质量控制要点1 导入导线点采用精确的测量仪器,配备专业测量人员,坐标测量采用 SET2100 全站仪,高程测量采用 DSG2000 水准仪,以导线点作为桩位点放样的基准点,保证测量误差在规范的规定之内。2、桩点开孔的控制桩机就位时将桩机底盘调成水平状态,使冲锤对准设计中心,满足要求后,正式冲击,冲进过程中,随时用经纬仪监控,保证倾斜度小于 1/100。3、沉渣厚度冲孔桩施工时密切注意土层的变化并作好记录,当达到设计要求的入岩深度时,取出孔底岩石样品连同记录报甲方工程师检查,四方成孔工序验收合格后,采用换泥浆的方法清孔;采用泥浆泵进行反浆,然后以相对密度较小的泥浆(1.2)压入逐步把相对密度较大的泥浆换出,换至孔内泥浆的相对密度低于 1.03~1.10 以下,使沉渣厚度(小于 5cm)达到要求。冲孔泥浆按 JTGTF50-2011 的规定,并按不同的地质采用不同比重的泥浆。4、钢筋安装钢筋笼采用吊车起吊安装,在井口采用帮条焊焊接接长。在起吊中,要保证钢筋笼不变形,起吊时采用三点吊法,要保证钢筋骨架中心位置符合设计要求。骨架顶端要支撑和加固,支撑系统要对...
