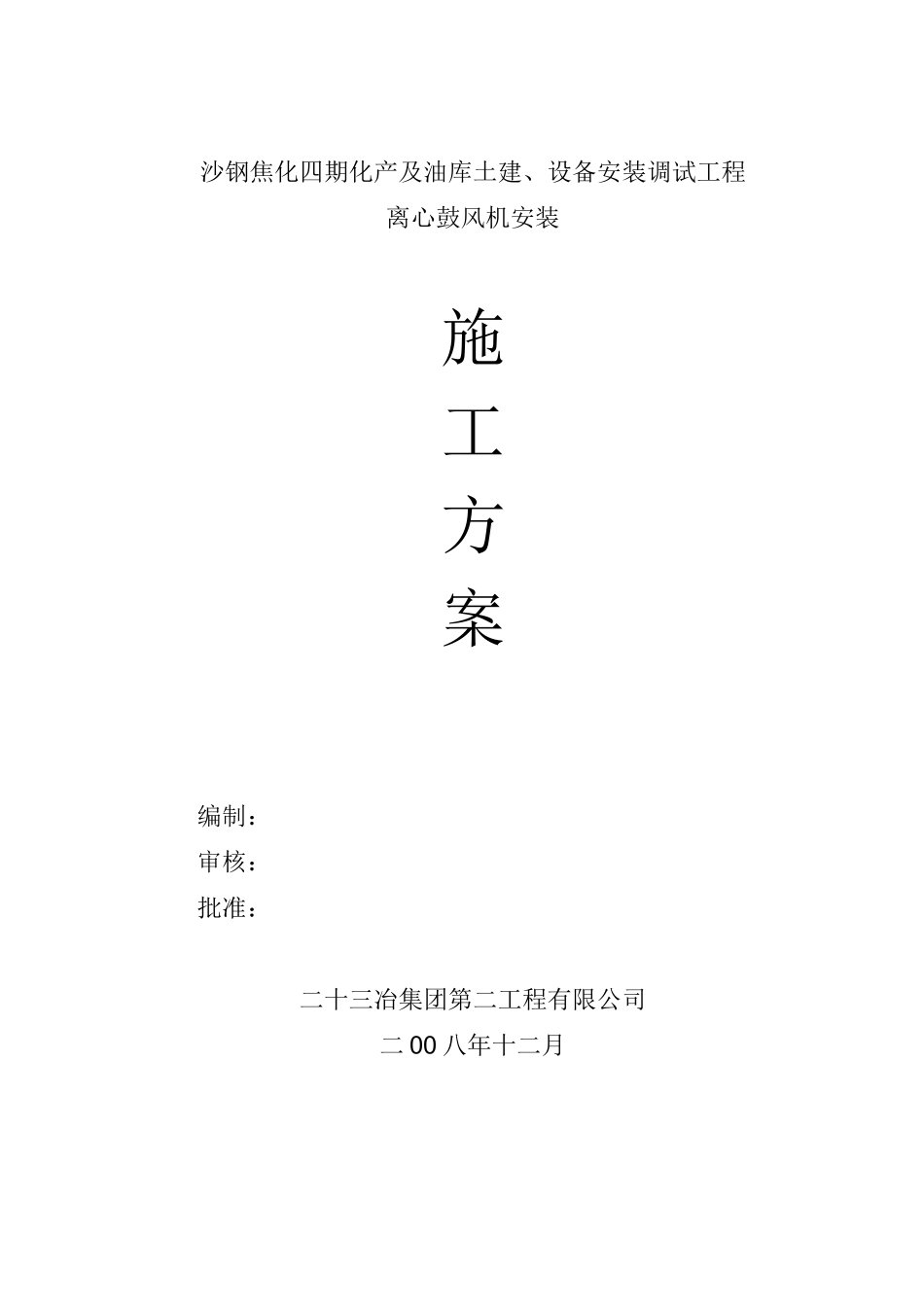

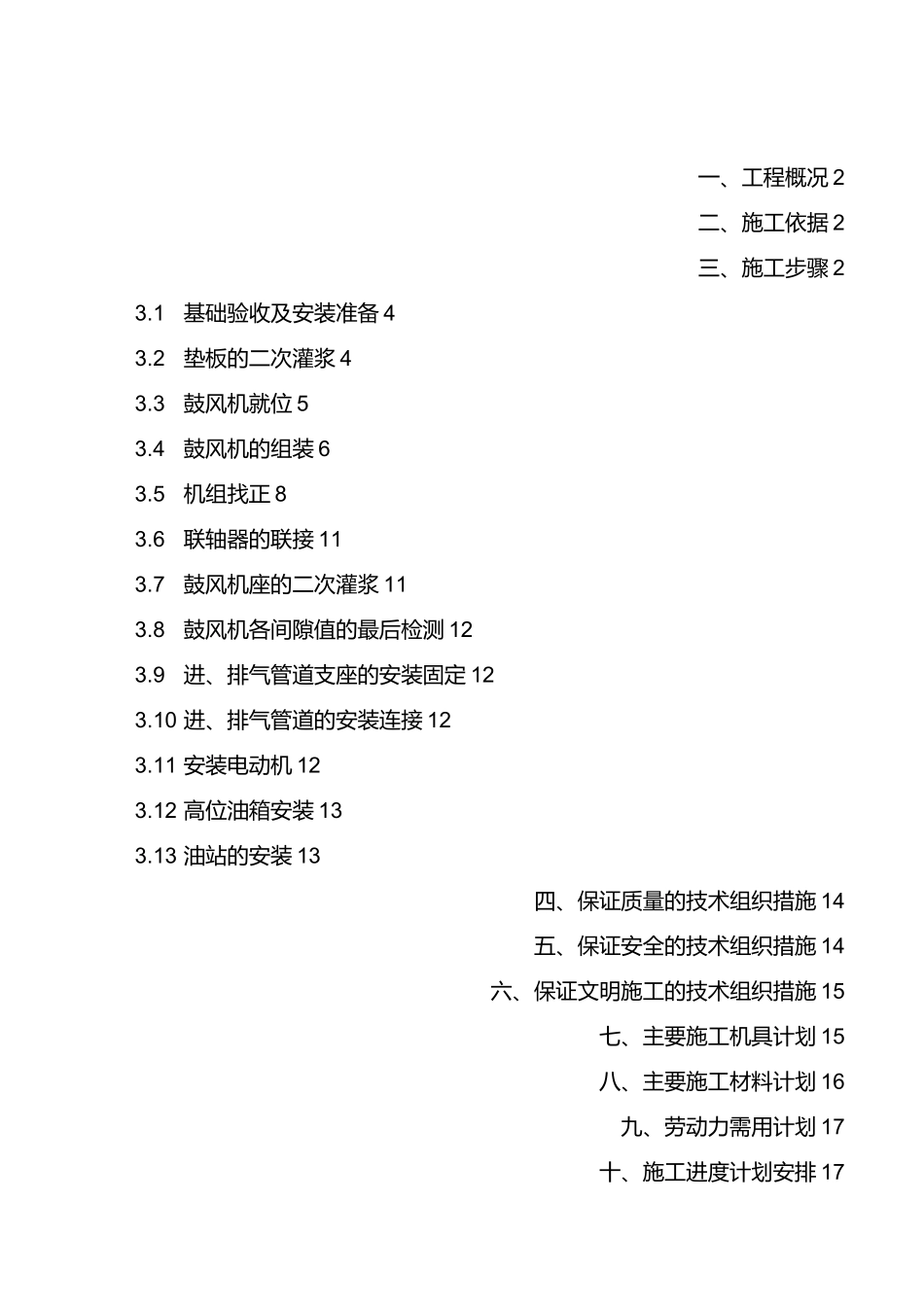

沙钢焦化四期化产及油库土建、设备安装调试工程离心鼓风机安装施工方案编制:审核:批准:二十三冶集团第二工程有限公司二 00 八年十二月一、工程概况 2二、施工依据 2三、施工步骤 23.1基础验收及安装准备 43.2垫板的二次灌浆 43.3鼓风机就位 53.4鼓风机的组装 63.5机组找正 83.6联轴器的联接 113.7鼓风机座的二次灌浆 113.8鼓风机各间隙值的最后检测 123.9进、排气管道支座的安装固定 123.10 进、排气管道的安装连接 123.11 安装电动机 123.12 高位油箱安装 133.13 油站的安装 13四、保证质量的技术组织措施 14五、保证安全的技术组织措施 14六、保证文明施工的技术组织措施 15七、主要施工机具计划 15八、主要施工材料计划 16九、劳动力需用计划 17十、施工进度计划安排 17一、工程概况沙钢焦化四期化产及油库土建、设备安装调试工程冷鼓工段鼓风机室内平面上配置了三台离心鼓风机,鼓风机型号为-,额定转速为,单台重约,配备电机功率(防爆型),输送介质为煤气。车间内配置了一台二的手动双梁起重机,用于设备的检修。油站台,布置在鼓风机室内平面上,单台重,润滑油肾型净油机台,布置在鼓风机室内平面上,单台重 O 咼位油箱台,安装标高在+,单台重 O 鼓风机水封槽(尺寸为 XX)共台,单台重,布置在鼓风机室外,安装底标高・。该三台离心鼓风机属大型风机,为散件出厂,运到安装现场装配安装,对安装技术要求精度高(主机、变速箱、偶合器、传动电机等主要部位的同轴度要求高),时间要求紧。为确保施工质量,满足施工进度要求,特编制本方案以指导施工作业。本方案未包括电气、仪表、自控系统等的安装调试。二、施工依据中冶焦耐工程有限公司提供的鼓风机室平面配置图。设备的随机相关资料。《压缩机、风机、泵安装工程施工及验收规范》(-)《机械设备安装工程施工及验收通用规范》(-)《钢结构工程施工质量验收规范》(-)三、施工步骤该离心鼓风机装配安装主要采用室内配置的一台二手动双梁起重机完成。设备散件运到现场,利用建筑内的检修口将零配件吊往平面进行装配安装。水封槽台分布在室外,采用吨汽车式起重机吊装就位。油站套,分布在室内平面上,利用吨汽车式起重机配合人工就位方法安装。配备一台汽车式起重机,用于卸车,并将集装箱吊运到指定起吊位置(检修口)或者直接从鼓风机室靠。柱线外侧吊入室内平面上。设备的开箱检查该风机属大型设备,均为散件出厂,运到安装现场再进行装配...
