智慧工地接入建设方案

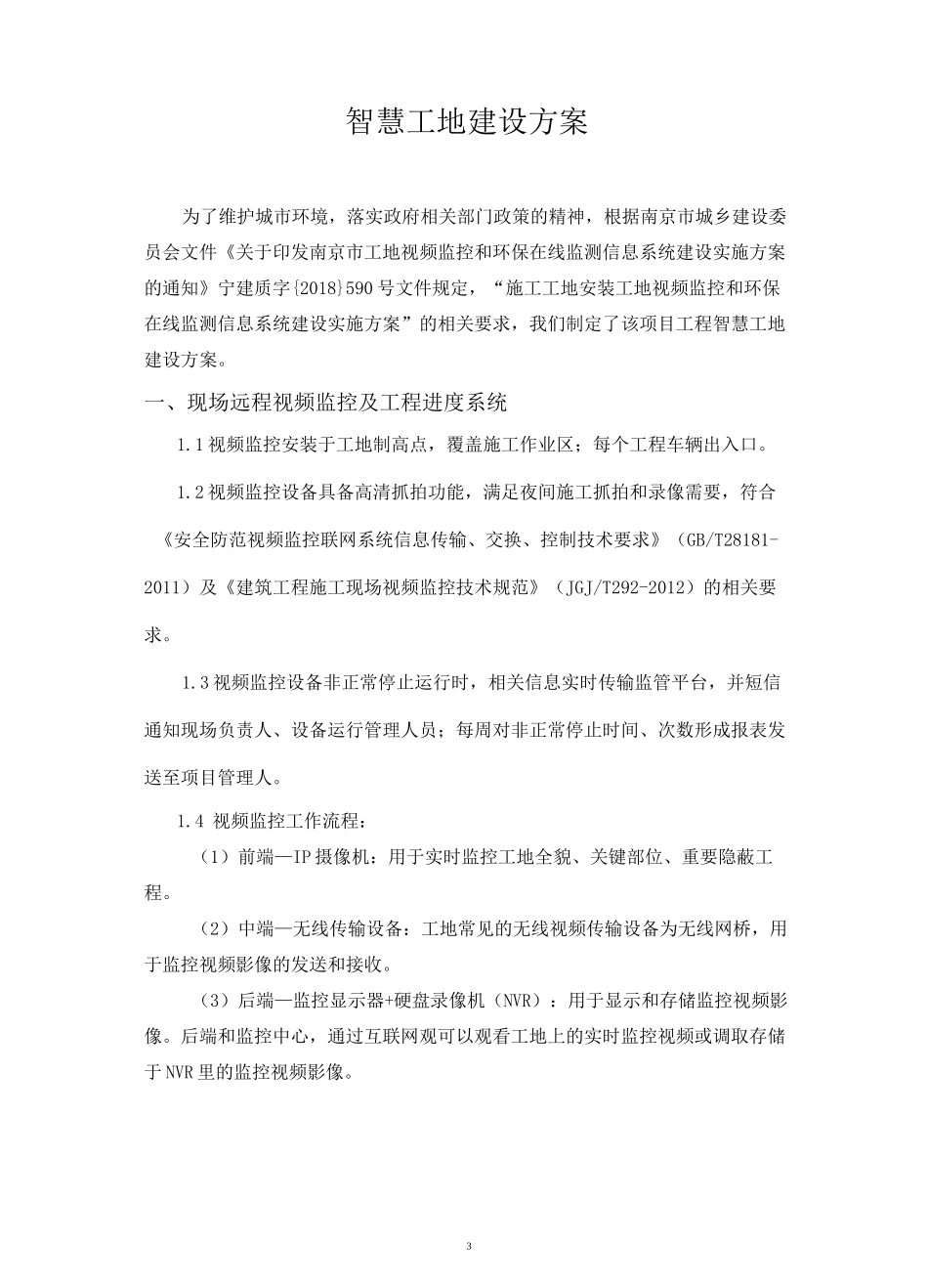

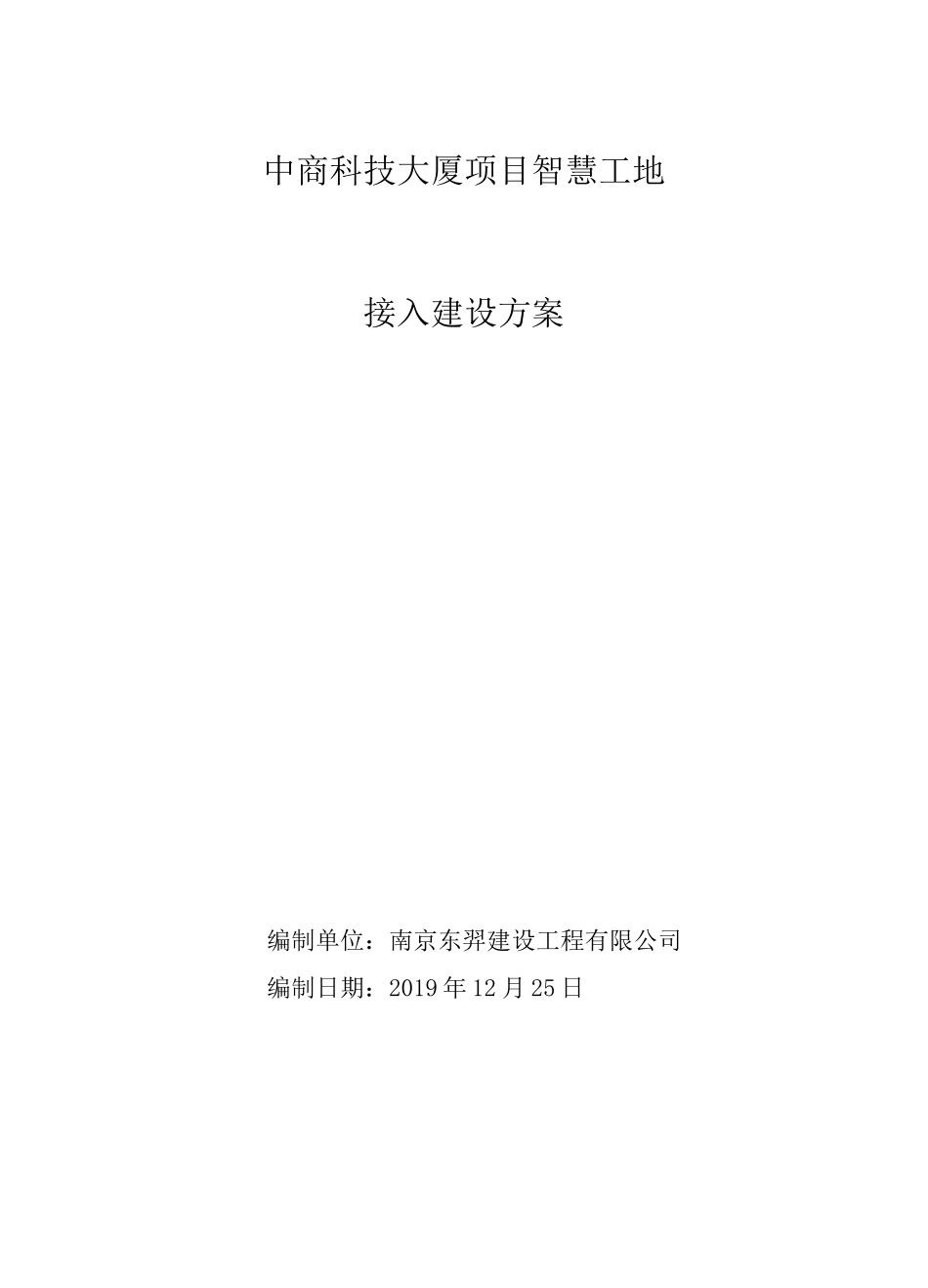

中商科技大厦项目智慧工地接入建设方案编制单位：南京东羿建设工程有限公司编制日期：2019 年 12 月 25 日2目录一、现场远程视频监控及工程进度系统 3二、扬尘监控和自动喷淋降尘联动监控系统 7三、车辆未冲洗自动抓拍系统 8四、噪声监控和夜间违规施工监控系统 9五、项目工地布点平面图 11六、设备资质文件 123智慧工地建设方案为了维护城市环境，落实政府相关部门政策的精神，根据南京市城乡建设委员会文件《关于印发南京市工地视频监控和环保在线监测信息系统建设实施方案的通知》宁建质字{2018}590 号文件规定，“施工工地安装工地视频监控和环保在线监测信息系统建设实施方案”的相关要求，我们制定了该项目工程智慧工地建设方案。一、现场远程视频监控及工程进度系统1.1 视频监控安装于工地制高点，覆盖施工作业区；每个工程车辆出入口。1.2 视频监控设备具备高清抓拍功能，满足夜间施工抓拍和录像需要，符合《安全防范视频监控联网系统信息传输、交换、控制技术要求》（GB/T28181-2011）及《建筑工程施工现场视频监控技术规范》（JGJ/T292-2012）的相关要求。1.3 视频监控设备非正常停止运行时，相关信息实时传输监管平台，并短信通知现场负责人、设备运行管理人员；每周对非正常停止时间、次数形成报表发送至项目管理人。1.4 视频监控工作流程：（1）前端—IP 摄像机：用于实时监控工地全貌、关键部位、重要隐蔽工程。（2）中端—无线传输设备：工地常见的无线视频传输设备为无线网桥，用于监控视频影像的发送和接收。（3）后端—监控显示器+硬盘录像机（NVR）：用于显示和存储监控视频影像。后端和监控中心，通过互联网观可以观看工地上的实时监控视频或调取存储于 NVR 里的监控视频影像。4附：视频监控拓扑图枪 Wltesi51.5 视频监控处理过程（1）各个工地现场安装视频监控点，现地采集、保存、实时监控、回看视频。（2）中心站部署流媒体服务器，现地视频转发到中心站。（3）平台根据不同设备终端，调用不同尺寸、不同清晰度源的视频。1.6 视频监控工作设计（1）视频点维护：包括：一是以表格的形式分工地、分类型，包括添加、删除、修改、查询等；二是视频点地图上分布；三是在地图上标注出视频安装地点。（2）单一视频观看、回放、云台控制：地图上以图层的形式显示所有视频点，点击图标显示视频界面。（3）重点视频点多分屏观看：进入界面加载重点视频进行多窗口播放，可进行选择当前查看的视频个数（4/9/16）...
