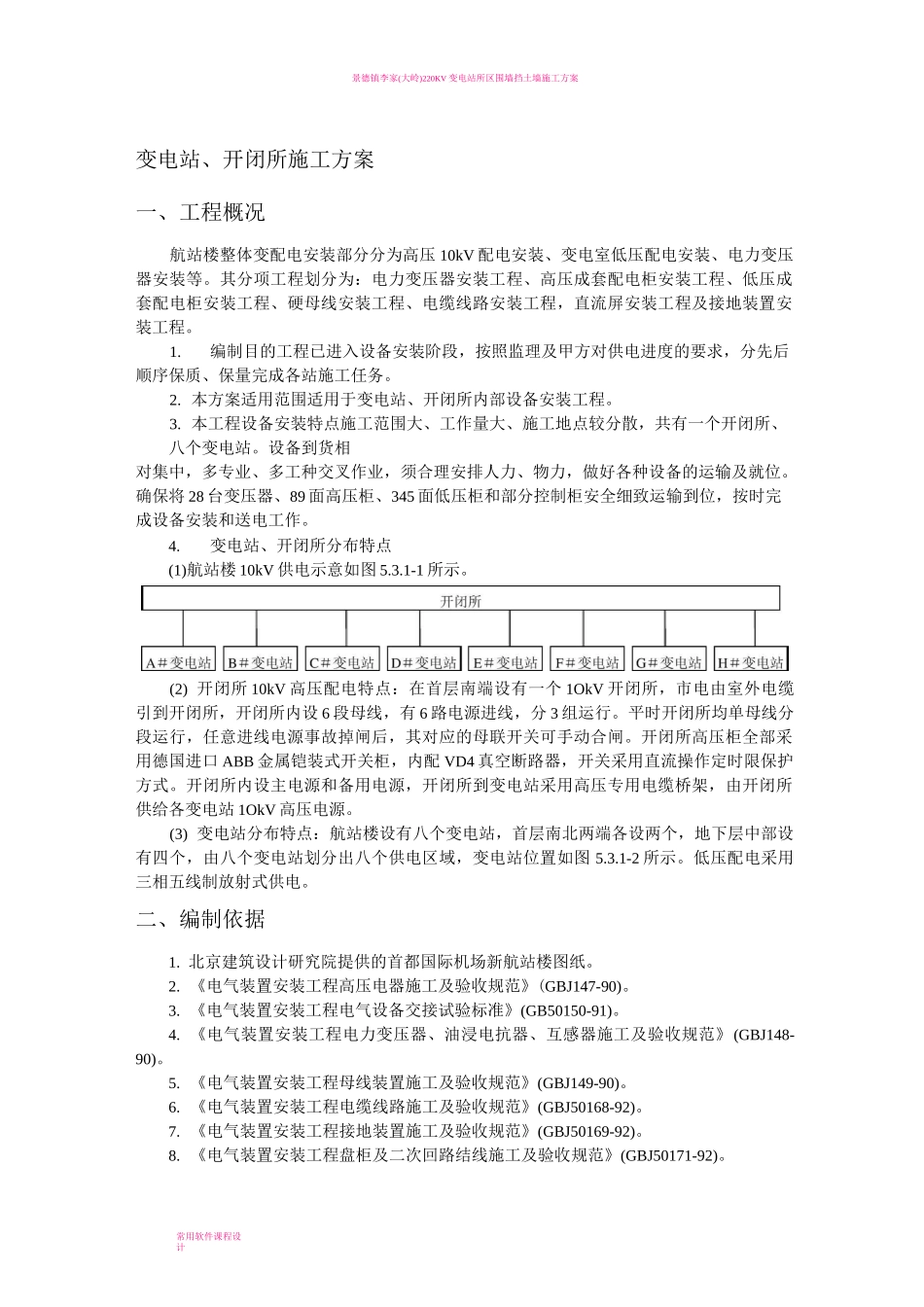

常用软件课程设计景德镇李家(大岭)220KV 变电站所区围墙挡土墙施工方案变电站、开闭所施工方案一、工程概况航站楼整体变配电安装部分分为高压 10kV 配电安装、变电室低压配电安装、电力变压器安装等。其分项工程划分为：电力变压器安装工程、高压成套配电柜安装工程、低压成套配电柜安装工程、硬母线安装工程、电缆线路安装工程，直流屏安装工程及接地装置安装工程。1.编制目的工程已进入设备安装阶段，按照监理及甲方对供电进度的要求，分先后顺序保质、保量完成各站施工任务。2. 本方案适用范围适用于变电站、开闭所内部设备安装工程。3. 本工程设备安装特点施工范围大、工作量大、施工地点较分散，共有一个开闭所、八个变电站。设备到货相对集中，多专业、多工种交叉作业，须合理安排人力、物力，做好各种设备的运输及就位。确保将 28 台变压器、89 面高压柜、345 面低压柜和部分控制柜安全细致运输到位，按时完成设备安装和送电工作。4.变电站、开闭所分布特点(1)航站楼 10kV 供电示意如图 5.3.1-1 所示。(2) 开闭所 10kV 高压配电特点：在首层南端设有一个 1OkV 开闭所，市电由室外电缆引到开闭所，开闭所内设 6 段母线，有 6 路电源进线，分 3 组运行。平时开闭所均单母线分段运行，任意进线电源事故掉闸后，其对应的母联开关可手动合闸。开闭所高压柜全部采用德国进口 ABB 金属铠装式开关柜，内配 VD4 真空断路器，开关采用直流操作定时限保护方式。开闭所内设主电源和备用电源，开闭所到变电站采用高压专用电缆桥架，由开闭所供给各变电站 1OkV 高压电源。(3) 变电站分布特点：航站楼设有八个变电站，首层南北两端各设两个，地下层中部设有四个，由八个变电站划分出八个供电区域，变电站位置如图 5.3.1-2 所示。低压配电采用三相五线制放射式供电。二、编制依据1. 北京建筑设计研究院提供的首都国际机场新航站楼图纸。2. 《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)。3. 《电气装置安装工程电气设备交接试验标准》(GB50150-91)。4. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》(GBJ148-90)。5. 《电气装置安装工程母线装置施工及验收规范》(GBJ149-90)。6. 《电气装置安装工程电缆线路施工及验收规范》(GBJ50168-92)。7. 《电气装置安装工程接地装置施工及验收规范》(GBJ50169-92)。8. 《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GBJ50171-92)。...
