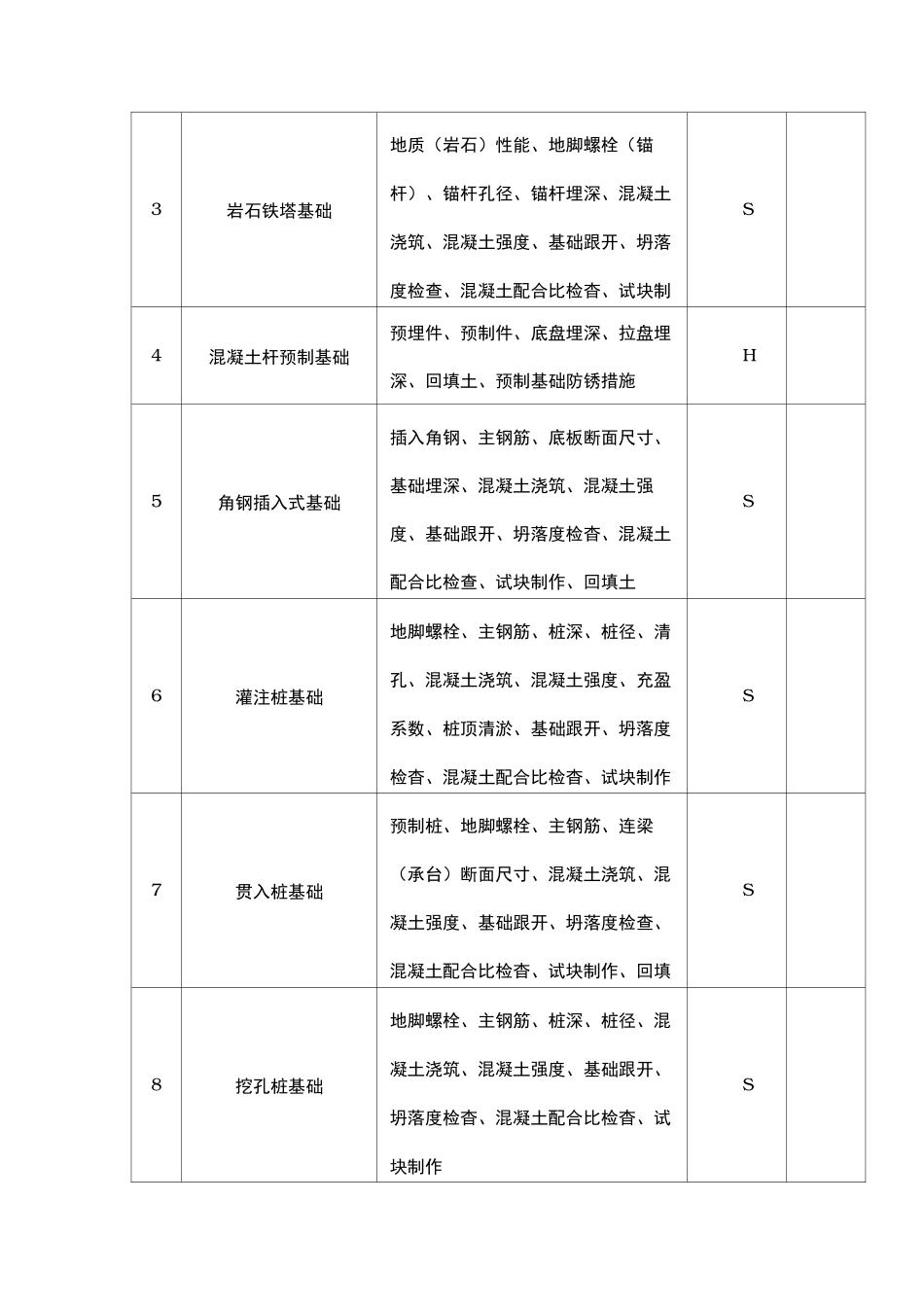

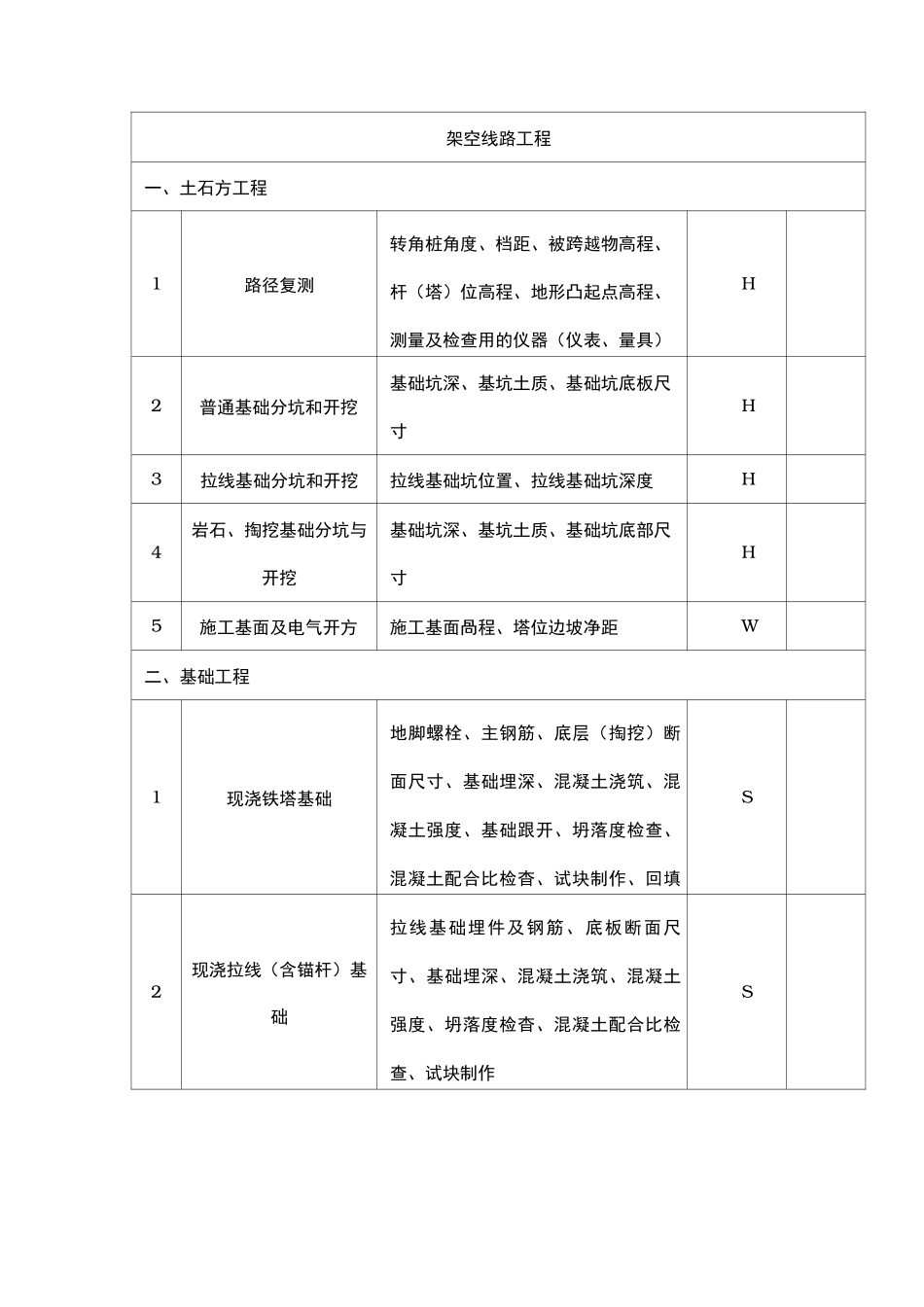

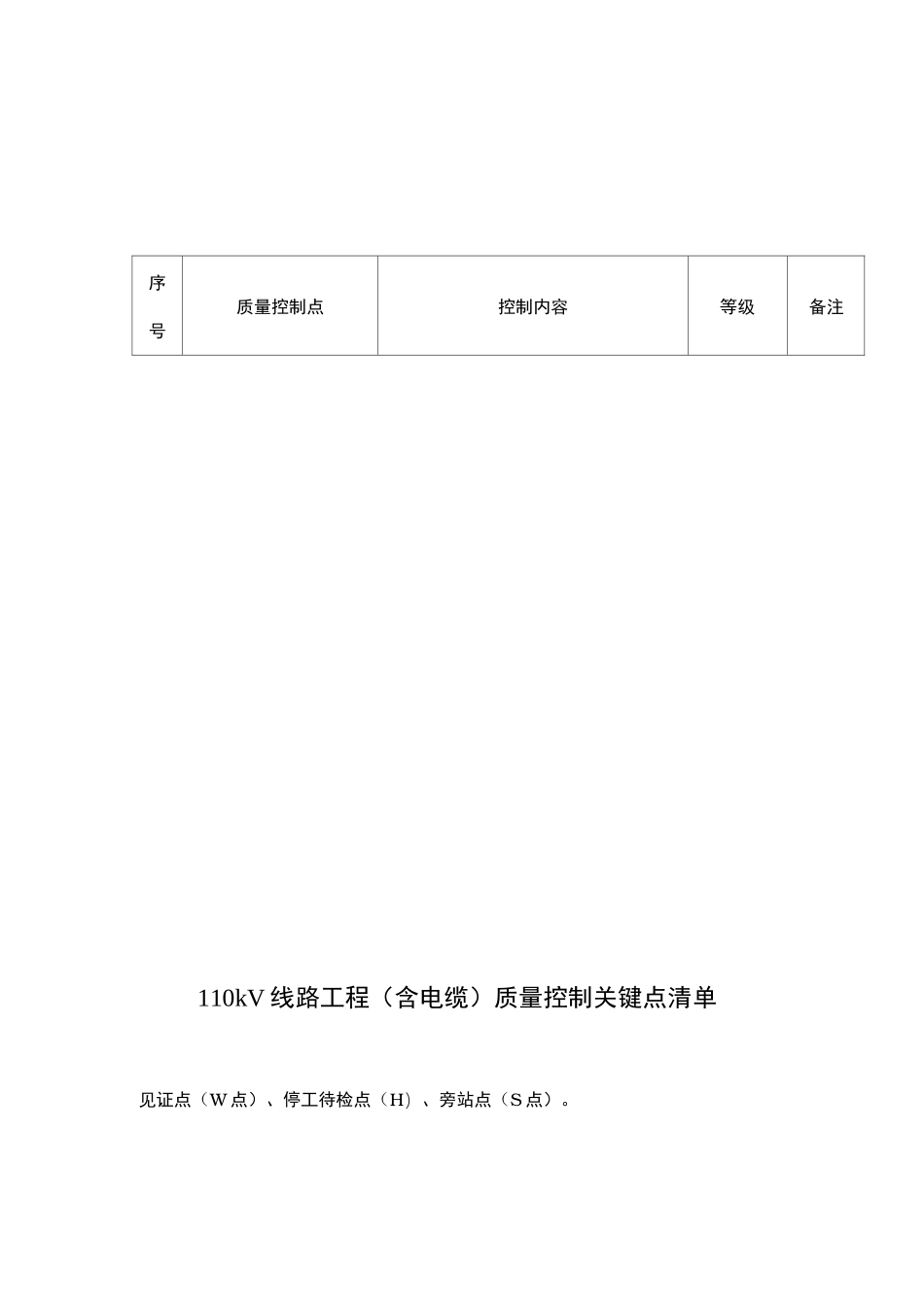

序号质量控制点控制内容等级备注110kV 线路工程(含电缆)质量控制关键点清单见证点(W 点)、停工待检点(H)、旁站点(S 点)。架空线路工程一、土石方工程1路径复测转角桩角度、档距、被跨越物高程、杆(塔)位高程、地形凸起点高程、测量及检查用的仪器(仪表、量具)H2普通基础分坑和开挖基础坑深、基坑土质、基础坑底板尺寸H3拉线基础分坑和开挖拉线基础坑位置、拉线基础坑深度H4岩石、掏挖基础分坑与开挖基础坑深、基坑土质、基础坑底部尺寸H5施工基面及电气开方施工基面咼程、塔位边坡净距W二、基础工程1现浇铁塔基础地脚螺栓、主钢筋、底层(掏挖)断面尺寸、基础埋深、混凝土浇筑、混凝土强度、基础跟开、坍落度检查、混凝土配合比检杳、试块制作、回填S2现浇拉线(含锚杆)基础拉线基础埋件及钢筋、底板断面尺寸、基础埋深、混凝土浇筑、混凝土强度、坍落度检杳、混凝土配合比检查、试块制作S3岩石铁塔基础地质(岩石)性能、地脚螺栓(锚杆)、锚杆孔径、锚杆埋深、混凝土浇筑、混凝土强度、基础跟开、坍落度检查、混凝土配合比检杳、试块制作S4混凝土杆预制基础预埋件、预制件、底盘埋深、拉盘埋深、回填土、预制基础防锈措施H5角钢插入式基础插入角钢、主钢筋、底板断面尺寸、基础埋深、混凝土浇筑、混凝土强度、基础跟开、坍落度检杳、混凝土配合比检查、试块制作、回填土S6灌注桩基础地脚螺栓、主钢筋、桩深、桩径、清孔、混凝土浇筑、混凝土强度、充盈系数、桩顶清淤、基础跟开、坍落度检杳、混凝土配合比检杳、试块制作S7贯入桩基础预制桩、地脚螺栓、主钢筋、连梁(承台)断面尺寸、混凝土浇筑、混凝土强度、基础跟开、坍落度检查、混凝土配合比检杳、试块制作、回填土S8挖孔桩基础地脚螺栓、主钢筋、桩深、桩径、混凝土浇筑、混凝土强度、基础跟开、坍落度检杳、混凝土配合比检杳、试块制作S三、杆塔工程1自立式铁塔组立铁塔部件、节点间主材弯曲、转角塔(终端塔)向受力反方向侧倾斜、螺栓防松、螺栓防盗、螺栓紧固、铁塔组立前混凝土的抗压强度W2拉线铁塔组立铁塔部件、拉线部件、节点间主材弯曲、转角塔向受力反方向侧倾斜、螺栓防松、螺栓防盗、拉线安装、铁塔组立前混凝土的抗压强度W3混凝土杆组立电杆、拉线、钢圈焊接质量、横向裂缝、转角终端杆向受力反方向倾斜、楔型(UT)型线夹连接、拉线安装、混凝土电杆及预制构件运输W4自立式钢管电杆组立钢杆、转角终端杆向受力反方向侧倾斜、结构倾斜、电杆弯曲(挠度)、...
