数字电视发射机功率放大器损坏及维修

数字电视发射机功率放大器损坏及维修_第1页
1/8

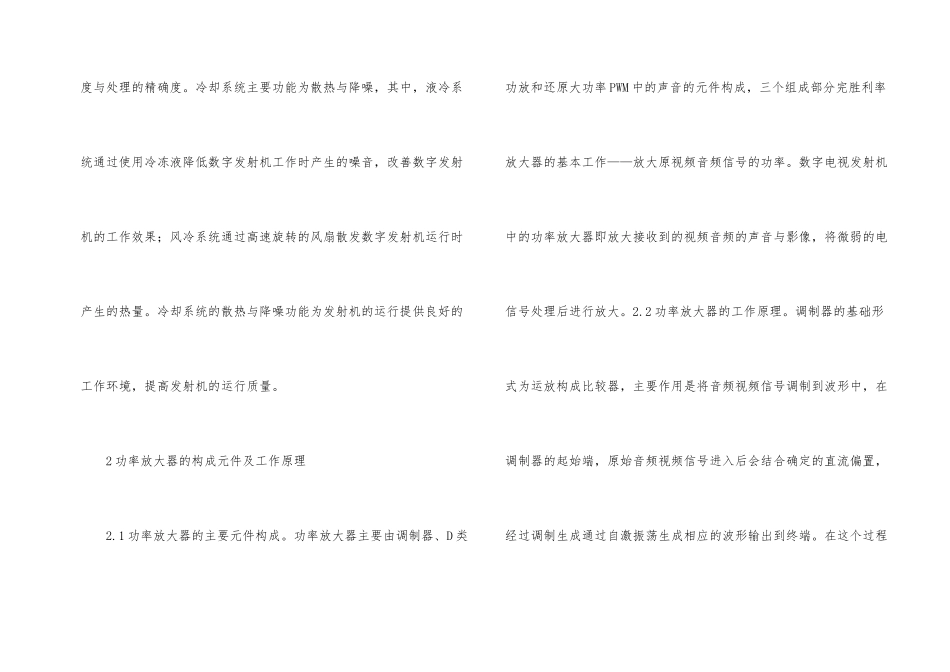

数字电视发射机功率放大器损坏及维修_第2页
2/8

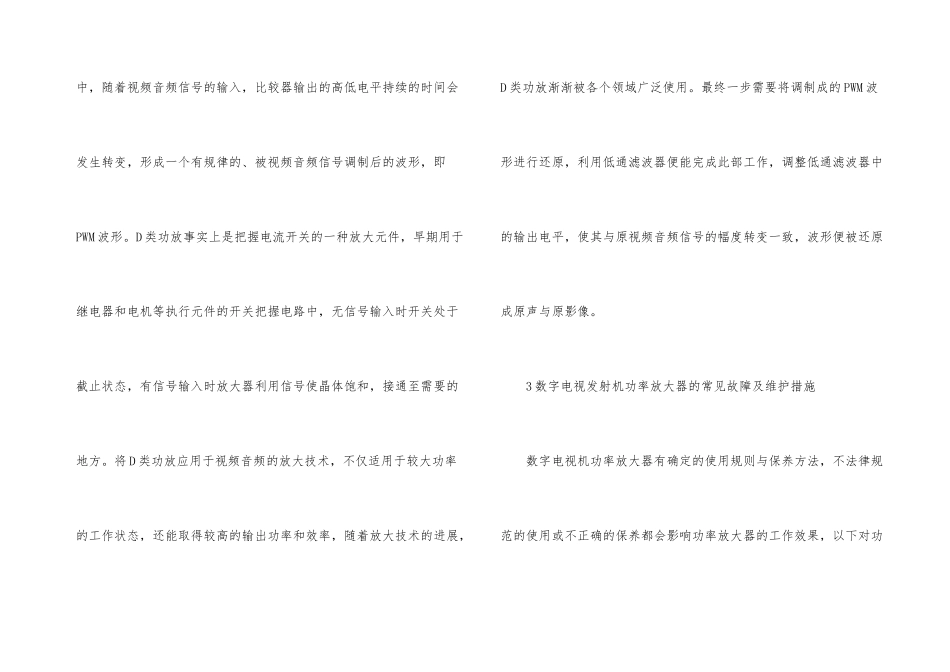

数字电视发射机功率放大器损坏及维修_第3页
3/8
数字电视发射机功率放大器损坏及维修 1 数字电视发射机的构成及工作原理 数字电视发射机主要由电源、功率放大器、激励器与冷却系统组成,各个构件之间相互影响与作用,保证数字电视发射机的正常运行与使用。在这四部分中,功率放大器是本钱最高、最具核心技术的配件,调控发射机的正常运行。此外,激励器与冷却系统也是电视发射机运行的关键。电流信号进入激励器中被转换为射频信号,随机进入把握器与切换器,接受处理之后进入功率放大器,最终沿着天线传播出去。功率放大器的主要功能是调整输出功率的大小,放大数字电视发射机中的数据,从而进一步扩大信号的传输范围,提高数据传输的进程与传输效果,因此,是关系到数字电视发射机工作效果的核心元件。激励器为数字电视发射机的各类信号提供处理技术,完成视频与音频信号的数字化和校正处理。激励器中的压缩编码系统将视频音频信号处理压缩,接下来被合成形成完好的图像画面,提高图像的清楚度与处理的精确度。冷却系统主要功能为散热与降噪,其中,液冷系统通过使用冷冻液降低数字发射机工作时产生的噪音,改善数字发射机的工作效果;风冷系统通过高速旋转的风扇散发数字发射机运行时产生的热量。冷却系统的散热与降噪功能为发射机的运行提供良好的工作环境,提高发射机的运行质量。 2 功率放大器的构成元件及工作原理 2.1 功率放大器的主要元件构成。功率放大器主要由调制器、D 类功放和还原大功率 PWM 中的声音的元件构成,三个组成部分完胜利率放大器的基本工作——放大原视频音频信号的功率。数字电视发射机中的功率放大器即放大接收到的视频音频的声音与影像,将微弱的电信号处理后进行放大。2.2 功率放大器的工作原理。调制器的基础形式为运放构成比较器,主要作用是将音频视频信号调制到波形中,在调制器的起始端,原始音频视频信号进入后会结合确定的直流偏置,经过调制生成通过自激振荡生成相应的波形输出到终端。在这个过程中,随着视频音频信号的输入,比较器输出的高低电平持续的时间会发生转变,形成一个有规律的、被视频音频信号调制后的波形,即PWM 波形。D 类功放事实上是把握电流开关的一种放大元件,早期用于继电器和电机等执行元件的开关把握电路中,无信号输入时开关处于截止状态,有信号输入时放大器利用信号使晶体饱和,接通至需要的地方。将 D 类功放应用于视频音频的放大技术,不仅适用于较大功率的工作状态,还能取得较高的输出功率和效率,随着放大技...
