电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

数控铣床加工中心机床面板操作§2

数控铣床加工中心机床面板操作§2_第1页
1/17
数控铣床加工中心机床面板操作§2_第2页
2/17
数控铣床加工中心机床面板操作§2_第3页
3/17

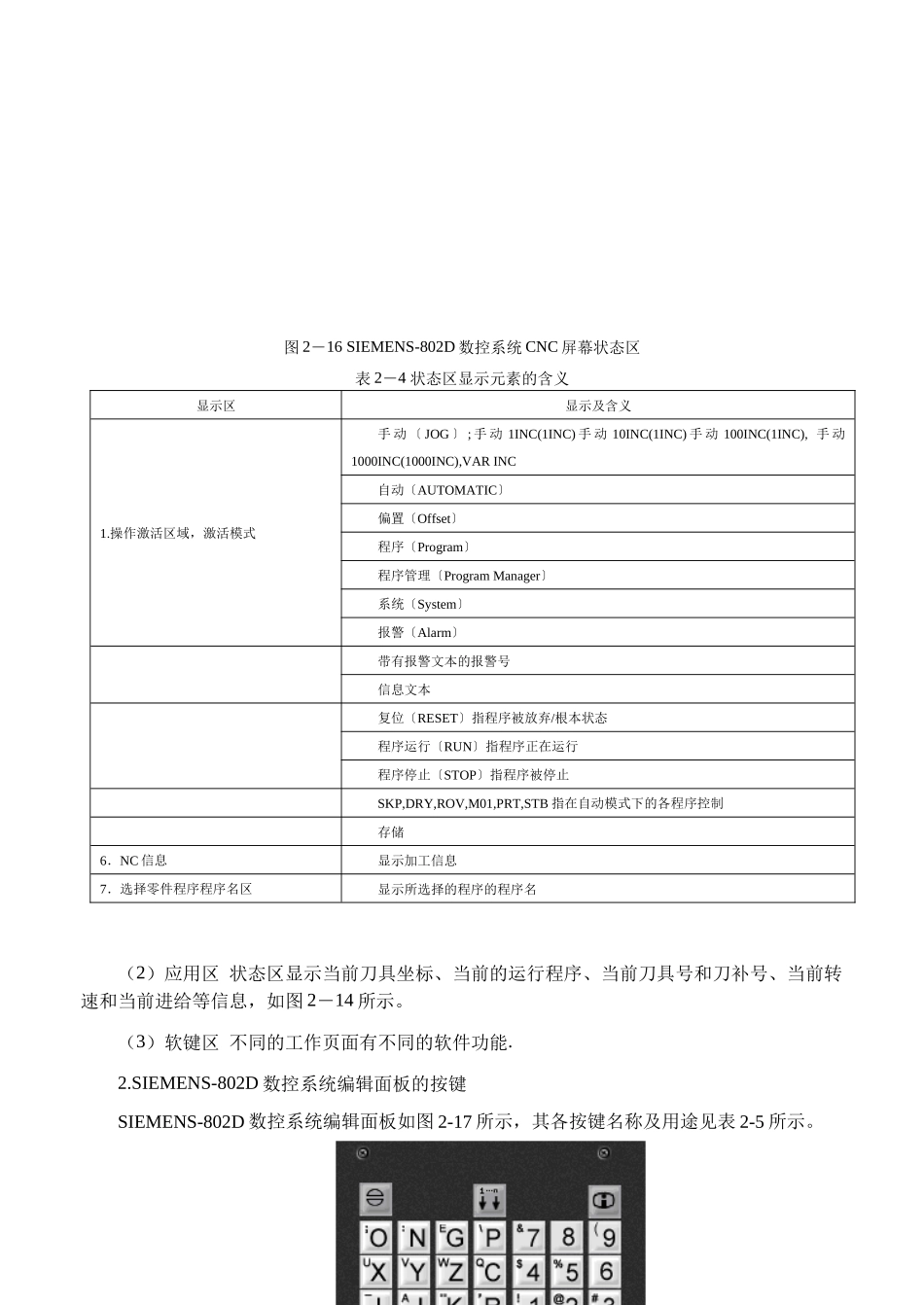

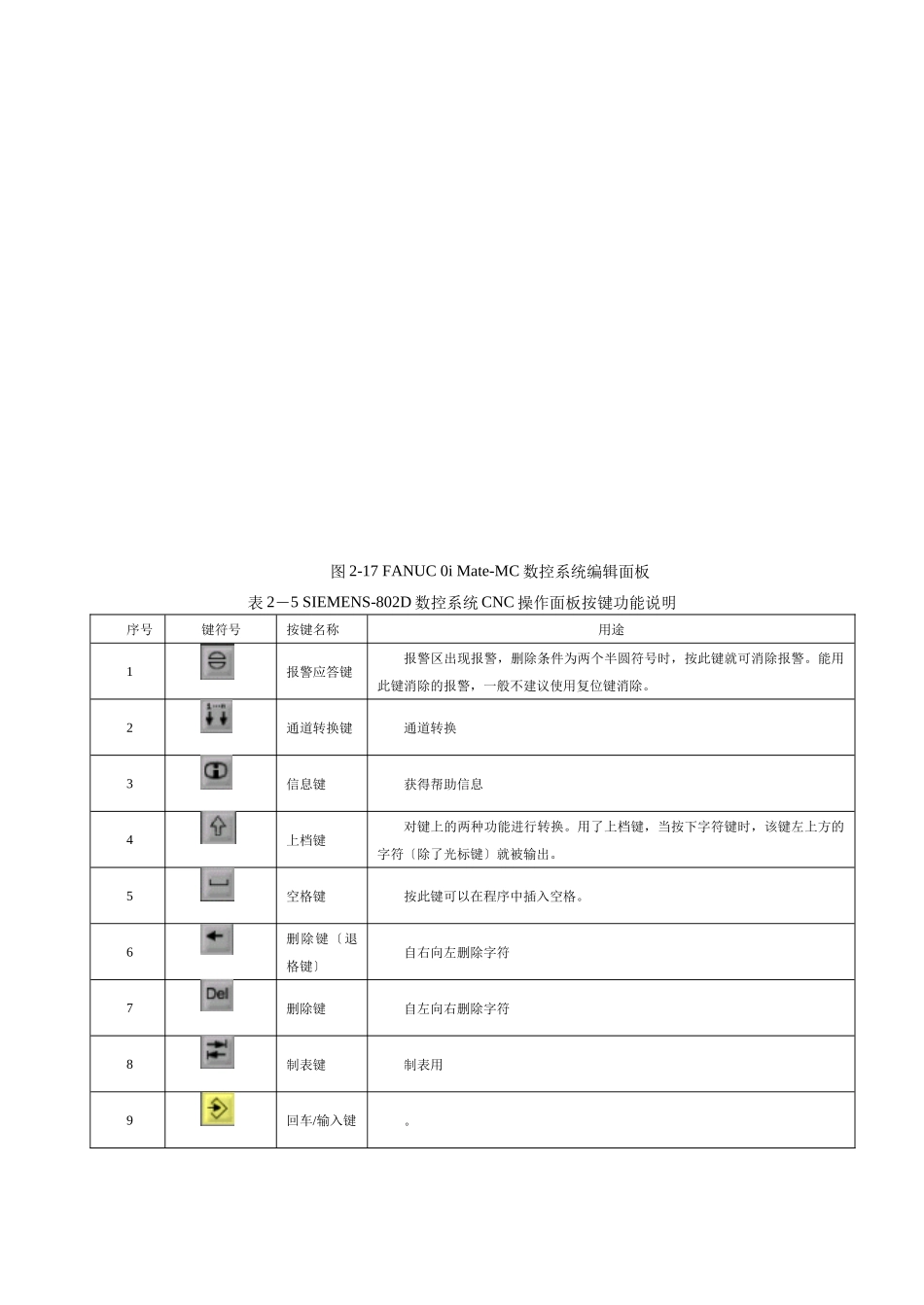

§二.2 SIEMENS-802D 数控系统面板操作实训一、实训目的1.了解 SIEMENS-802D 数控系统面板各按键功能。2.熟练掌握 SIEMENS-802D 数控系统的根本操作。二、实训工程(一)认识 SIEMENS-802D 数控系统面板各按键及功能SIEMENS-802D 数控系统面板主要由三局部组成,即 CRT 显示屏、编辑面板及操作面板。1.SIEMENS-802D 数控系统 CRT 显示屏及按键SIEMENS-802D 数控系统 CNC 屏幕可划分为以下状态区、应用区和软键区 3 个区域,如图 2-15 所示。 图 2-15:FANUC 0i Mate-MC 数控系统 CRT 显示屏(1)状态区 如图 2-16 所示,每一区域的功用有所不同。了解各区域的功用,非常有利于操作机床,可以实现更好的人-机沟通。各区显示含义见表 2-4。图 2-16 SIEMENS-802D 数控系统 CNC 屏幕状态区表 2-4 状态区显示元素的含义显示区显示及含义1.操作激活区域,激活模式手 动 〔 JOG 〕 ; 手 动 1INC(1INC) 手 动 10INC(1INC) 手 动 100INC(1INC), 手 动1000INC(1000INC),VAR INC自动〔AUTOMATIC〕偏置〔Offset〕程序〔Program〕程序管理〔Program Manager〕系统〔System〕报警〔Alarm〕带有报警文本的报警号信息文本复位〔RESET〕指程序被放弃/根本状态程序运行〔RUN〕指程序正在运行程序停止〔STOP〕指程序被停止SKP,DRY,ROV,M01,PRT,STB 指在自动模式下的各程序控制存储6.NC 信息显示加工信息7.选择零件程序程序名区显示所选择的程序的程序名(2)应用区 状态区显示当前刀具坐标、当前的运行程序、当前刀具号和刀补号、当前转速和当前进给等信息,如图 2-14 所示。(3)软键区 不同的工作页面有不同的软件功能.2.SIEMENS-802D 数控系统编辑面板的按键SIEMENS-802D 数控系统编辑面板如图 2-17 所示,其各按键名称及用途见表 2-5 所示。 图 2-17 FANUC 0i Mate-MC 数控系统编辑面板表 2-5 SIEMENS-802D 数控系统 CNC 操作面板按键功能说明序号键符号按键名称用途1报警应答键报警区出现报警,删除条件为两个半圆符号时,按此键就可消除报警。能用此键消除的报警,一般不建议使用复位键消除。2通道转换键通道转换3信息键获得帮助信息4上档键对键上的两种功能进行转换。用了上档键,当按下字符键时,该键左上方的字符〔除了光标键〕就被输出。5空格键按此键可以在程序中插入空格。6删除键〔退格键〕自右向左删除字符7删除键自左向右删除字符8制表键制表用9回车/输入键...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

数控铣床加工中心机床面板操作§2

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
