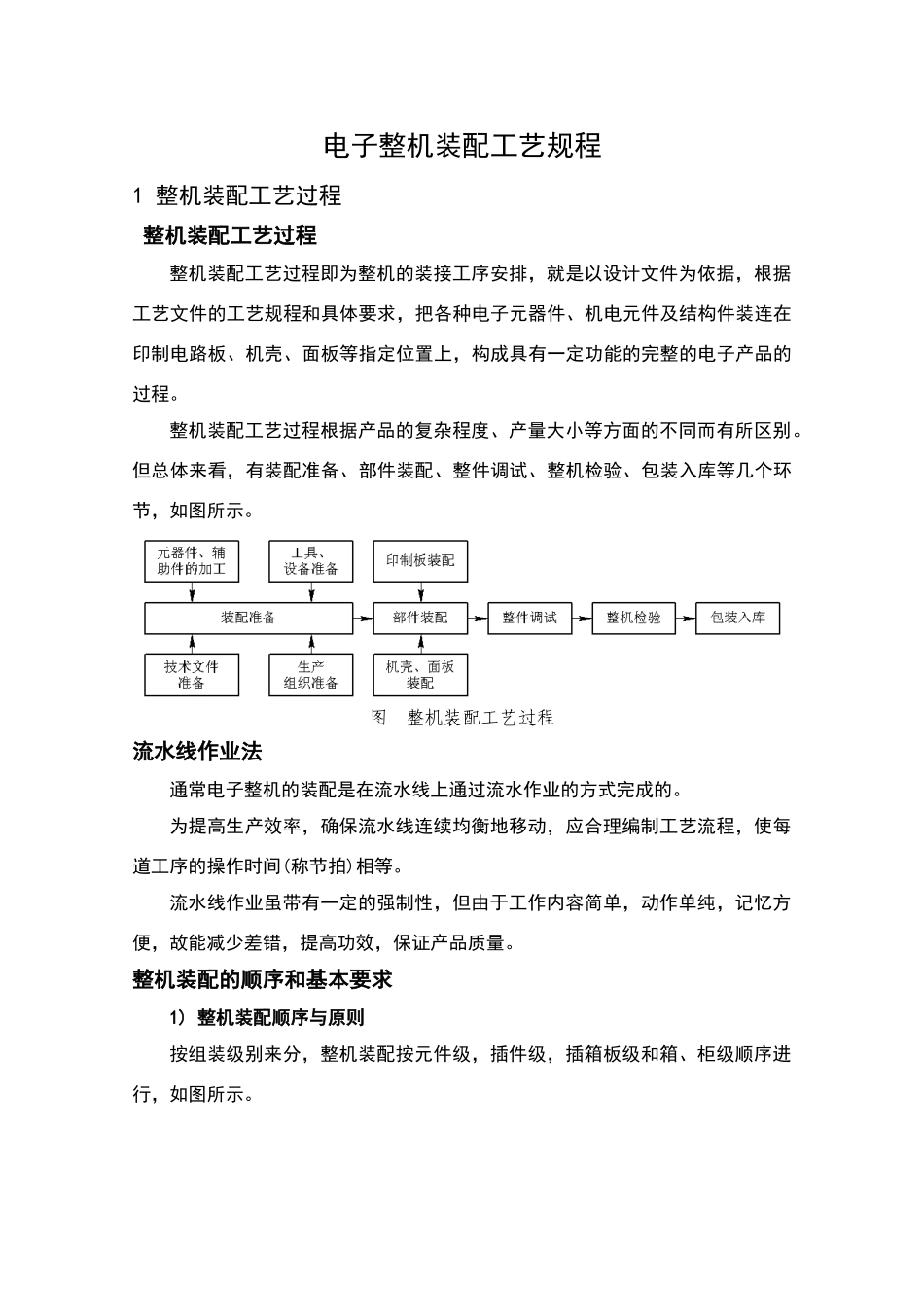

电子整机装配工艺规程1 整机装配工艺过程 整机装配工艺过程整机装配工艺过程即为整机的装接工序安排，就是以设计文件为依据，根据工艺文件的工艺规程和具体要求，把各种电子元器件、机电元件及结构件装连在印制电路板、机壳、面板等指定位置上，构成具有一定功能的完整的电子产品的过程。整机装配工艺过程根据产品的复杂程度、产量大小等方面的不同而有所区别。但总体来看，有装配准备、部件装配、整件调试、整机检验、包装入库等几个环节，如图所示。图 整机装配工艺过程流水线作业法通常电子整机的装配是在流水线上通过流水作业的方式完成的。 为提高生产效率，确保流水线连续均衡地移动，应合理编制工艺流程，使每道工序的操作时间(称节拍)相等。流水线作业虽带有一定的强制性，但由于工作内容简单，动作单纯，记忆方便，故能减少差错，提高功效，保证产品质量。整机装配的顺序和基本要求1) 整机装配顺序与原则按组装级别来分，整机装配按元件级，插件级，插箱板级和箱、柜级顺序进行，如图所示。图 整机装配顺序元件级：是最低的组装级别，其特点是结构不可分割。 插件级：用于组装和互连电子元器件。 插箱板级：用于安装和互连的插件或印制电路板部件。 箱、柜级：它主要通过电缆及连接器互连插件和插箱，并通过电源电缆送电构成独立的有一定功能的电子仪器、设备和系统。 整机装配的一般原则是：先轻后重，先小后大，先铆后装，先装后焊，先里后外，先下后上，先平后高，易碎易损坏后装，上道工序不得影响下道工序。2)整机装配的基本要求(1) 未经检验合格的装配件(零、部、整件)不得安装，已检验合格的装配件必须保持清洁。(2) 仔细阅读工艺文件和设计文件，严格遵守工艺规程。装配完成后的整机应符合图纸和工艺文件的要求。(3) 严格遵守装配的一般顺序，防止前后顺序颠倒，注意前后工序的衔接(4) 装配过程不要损伤元器件，避开碰坏机箱和元器件上的涂覆层，以免损害绝缘性能。(5) 熟练掌握操作技能，保证质量，严格执行三检(自检、互检和专职检验)制度。 整机装配的特点及方法1) 组装特点 电子设备的组装在电气上是以印制电路板为支撑主体的电子元器件的电路连接，在结构上是以组成产品的钣金硬件和模型壳体，通过紧固件由内到外按一定顺序的安装。电子产品属于技术密集型产品，组装电子产品的主要特点是：(1) 组装工作是由多种基本技术构成的。(2) 装配操作质量难以分析。在多种情况下，都难以进行质量分析，如焊接质...
