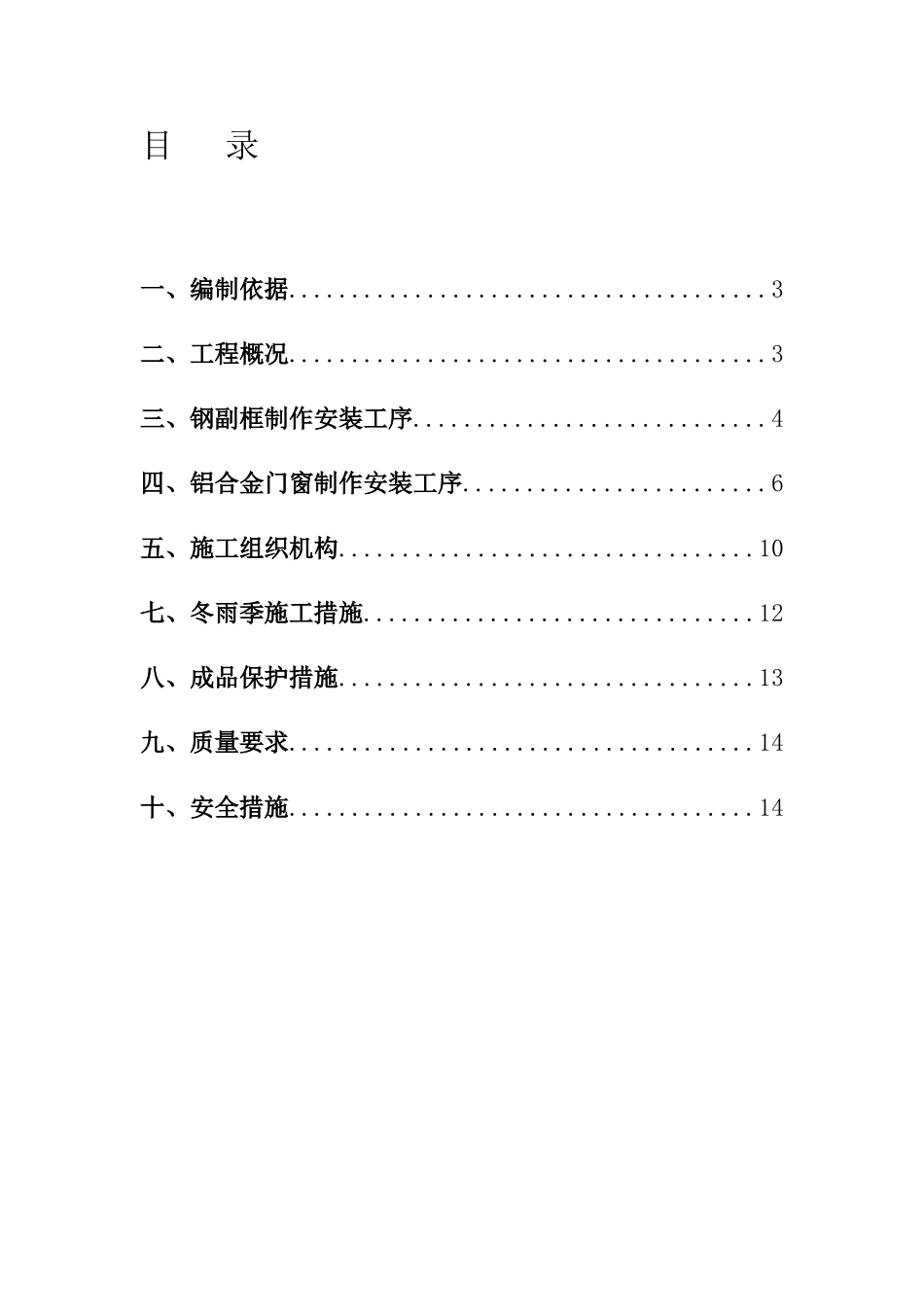

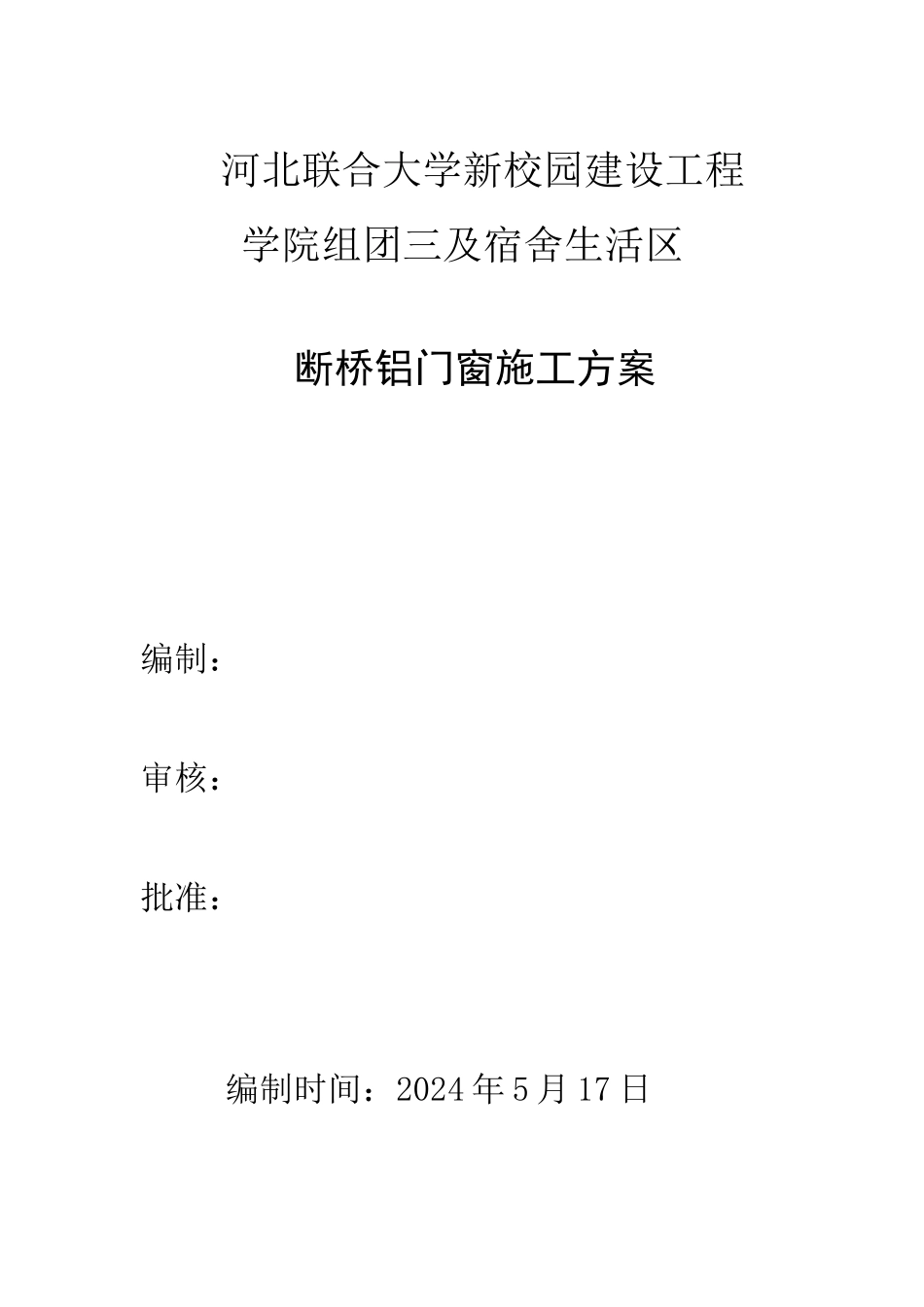

河北联合大学新校园建设工程学院组团三及宿舍生活区断桥铝门窗施工方案编制:审核:批准:编制时间:2024 年 5 月 17 日目 录一、编制依据......................................3二、工程概况......................................3三、钢副框制作安装工序............................4四、铝合金门窗制作安装工序........................6五、施工组织机构.................................10七、冬雨季施工措施...............................12八、成品保护措施.................................13九、质量要求.....................................14十、安全措施.....................................14一、编制依据 1、施工图纸及合同文件2、GB/T8479-2024 铝合金窗3、GB/T8478-2024 铝合金门4、GB50201-2024 建筑装饰装修工程质量验收法律规范5、其它有关建筑工程及门窗法律规范二、工程概况工程概况河北联合大学新校园建设工程学院组团三和宿舍生活区,位于唐山市曹妃甸区大学城地段,建设单位为曹妃甸大学城开发公司,该工程由天津大学建筑设计讨论院设计,四方监理公司监理,中国二十二冶集团公司总包施工。本工程有断桥铝平开门、断桥铝平开窗、固定窗。断桥铝合金门窗用 55 系列,门窗玻璃均为 lowE 6+12+6 中空玻璃。窗框钢附框为20*40 镀锌方钢管。 工程范围:1.2.1 门窗钢附框制作安装工程。1.2.2 施工合同内容包括铝合金门窗的制作安装。 质量标准:合格 施工重点、难点及施工关键1.4.1 副框下料,焊接以及安装洞口的处理1.4.2 本工程工期紧,任务重,合理布置各班组的交叉施工作业,提高工程质量,降低成本是本工程的难点及施工关键。三、钢副框制作安装工序工艺流程: 测量洞口尺寸→下料→焊接→检查→运输到场→分运相对位置→安装施工→检查校正→交验。钢附框主要加工技术及其质量措施:3.2.1 钢附框半成品的制作:(1)钢附框型材加工下料应在车间内进行,车间有先进的流水生产线和良好的清洁条件。(2)方钢型材进厂,检验其出厂合格证和检查型材是否有扭曲,弯变形的型材。本工程钢副框采纳 40*20*热镀锌方管制作,连接位置采纳满焊接方式。(3)用于加工型材的设备,机具应能保证加工的精度要求所用的量具要能达到测量的精度,并且要定期检定。3.2.2 检验方法(1)外观质量检测 :用量具测量相邻构建同一平面度。在自然光线下,目测其它外观项目,测量构造柱上下是否在同一垂直...
