(完整版)金属结构施工方案

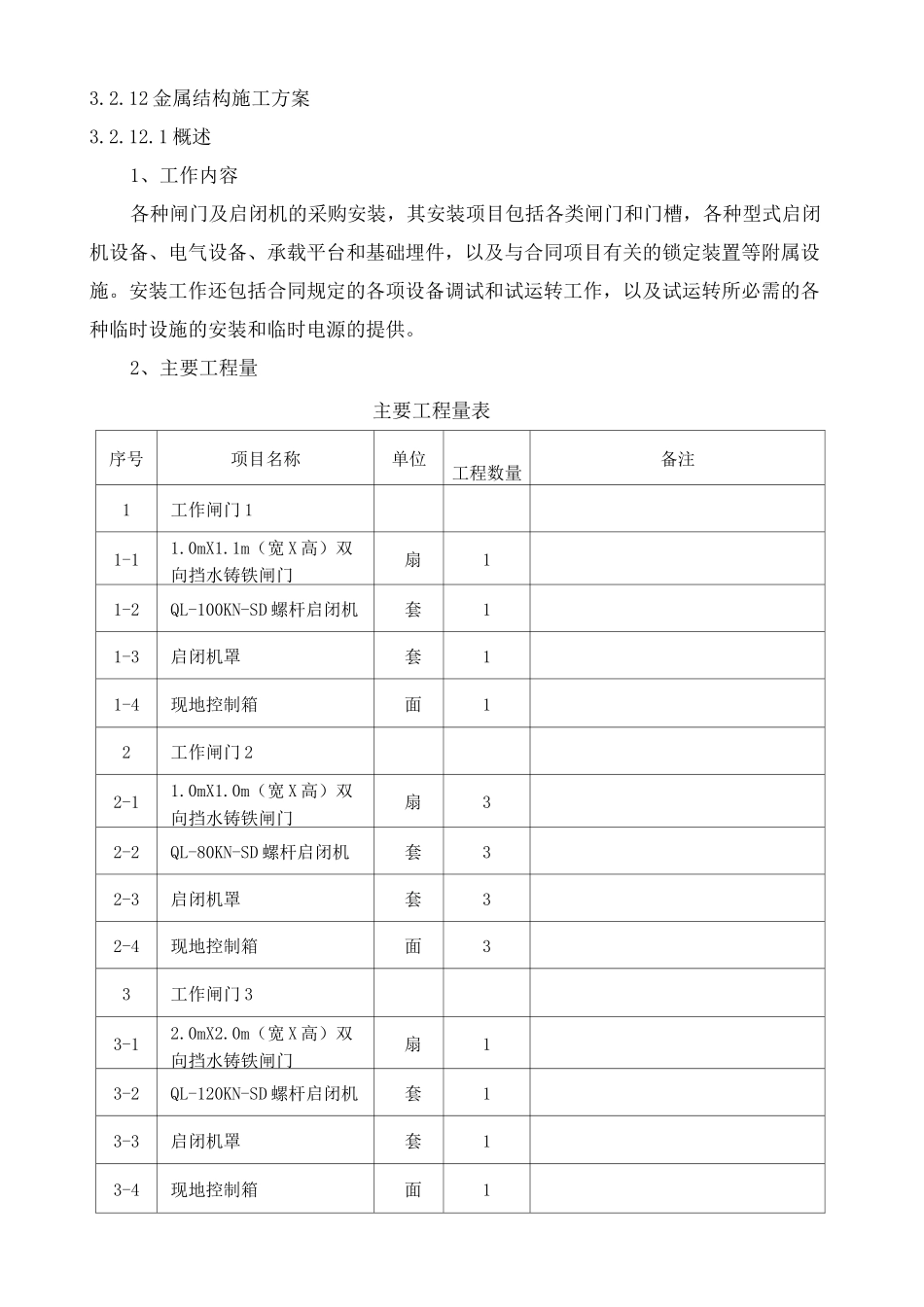

3.2.12 金属结构施工方案3.2.12.1 概述1、工作内容各种闸门及启闭机的采购安装，其安装项目包括各类闸门和门槽，各种型式启闭机设备、电气设备、承载平台和基础埋件，以及与合同项目有关的锁定装置等附属设施。安装工作还包括合同规定的各项设备调试和试运转工作，以及试运转所必需的各种临时设施的安装和临时电源的提供。2、主要工程量主要工程量表序号项目名称单位工程数量备注1工作闸门 11-11.0mX1.1m（宽 X 高）双向挡水铸铁闸门扇11-2QL-100KN-SD 螺杆启闭机套11-3启闭机罩套11-4现地控制箱面12工作闸门 22-11.0mX1.0m（宽 X 高）双向挡水铸铁闸门扇32-2QL-80KN-SD 螺杆启闭机套32-3启闭机罩套32-4现地控制箱面33工作闸门 33-12.0mX2.0m（宽 X 高）双向挡水铸铁闸门扇13-2QL-120KN-SD 螺杆启闭机套13-3启闭机罩套13-4现地控制箱面1序号项目名称单位工程数量备注4工作闸门 44-11.5mX1.1m(宽 X 高)双向挡水铸铁闸门扇14-2QL-120KN-SD 螺杆启闭机套14-3启闭机罩套14-4现地控制箱面13、引用标准(1)《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T1231—2006)；(2) 《钢结构高强度螺栓连接技术规程》(JGJ82—2011)；(3) 《金属熔化焊焊接接头射线照相》(GB/T3323—2005)；(4) 《焊缝无损检测超声检测技术、检测等级和评定》(GB11345—2013)；(5) 《无损检测人员资格鉴定与认证》(GB/T9445—2015)；(6) 《热喷涂金属和其他无机覆盖层锌、铝及其合金》(GB/T9793—2012)；(7) 《金属和其他无机覆盖层热喷涂操作安全》(GB11375—1999)；(8) 《起重设备安装工程施工及验收规范》(GB50278—2010)；(9) 《水利水电起重机械安全规程》(SL425—2008)；(10) 《水利水电工程金属结构与机电设备安装安全技术规程》(SL400—2007)；(11) 《起重机试验规范和程序》(GB/T5905—2011)；(12) 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171—2012)；(13) 《电气装置安装工程起重机电气装置施工及验收规范》(GB50256—2014)；(14) 《水利水电工程钢闸门制造安装及验收规范》(GB/T14173-2008)；(15) 《水利水电工程启闭机制造安装及验收规范(SL38—2007)；(16) 《水工金属结构焊接通用技术条件》SL36-2006)；(17) 《水工金属结构防腐蚀规范》(SL105-2007)。以上标准是设计、制造、安装及验收必须依照的标准，但不限于此。上述标准按最新版本标准执行。设备的质量标准、实施规范等按 ISO,IEC 国...
