抛丸清理机技术使用说明

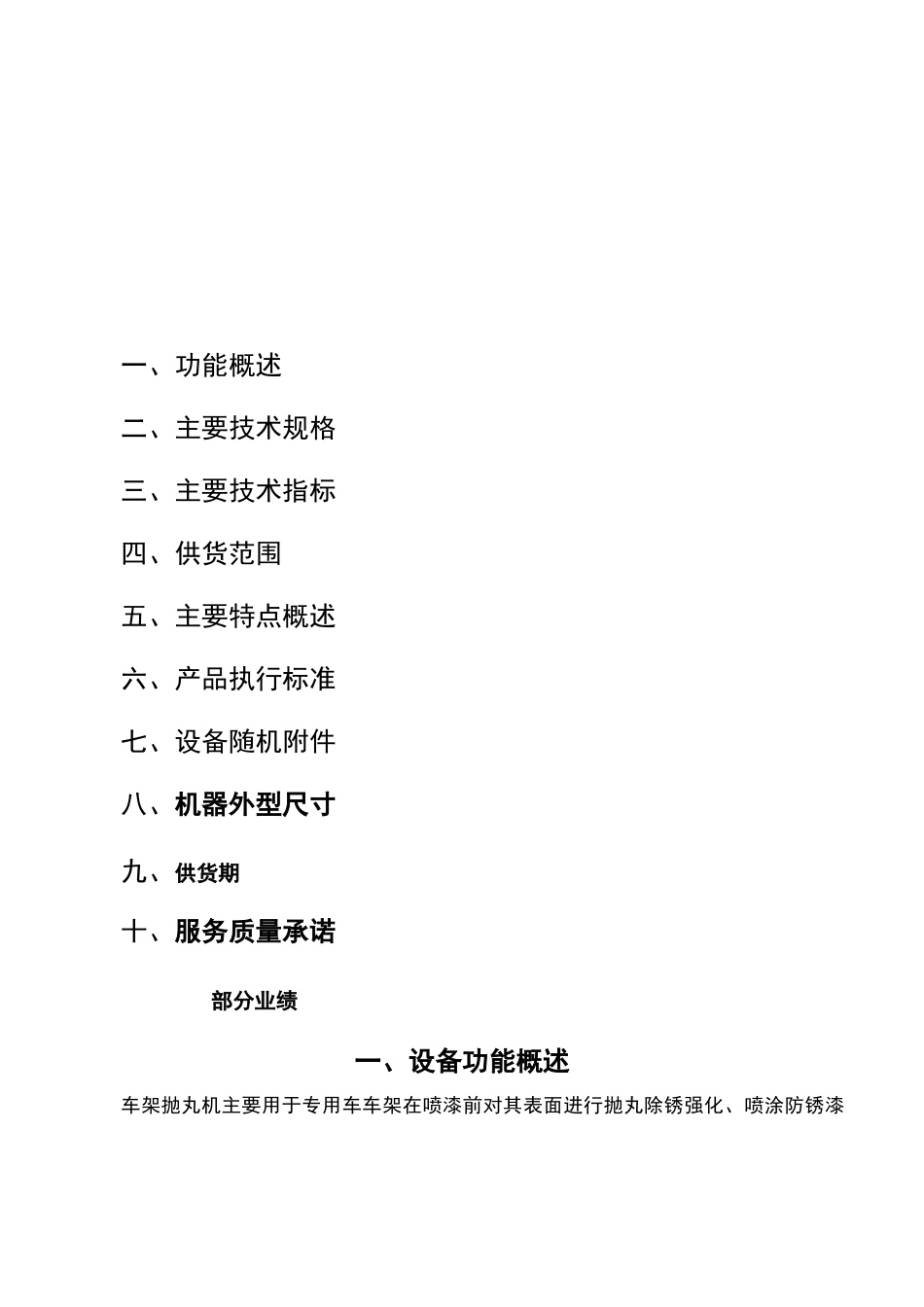

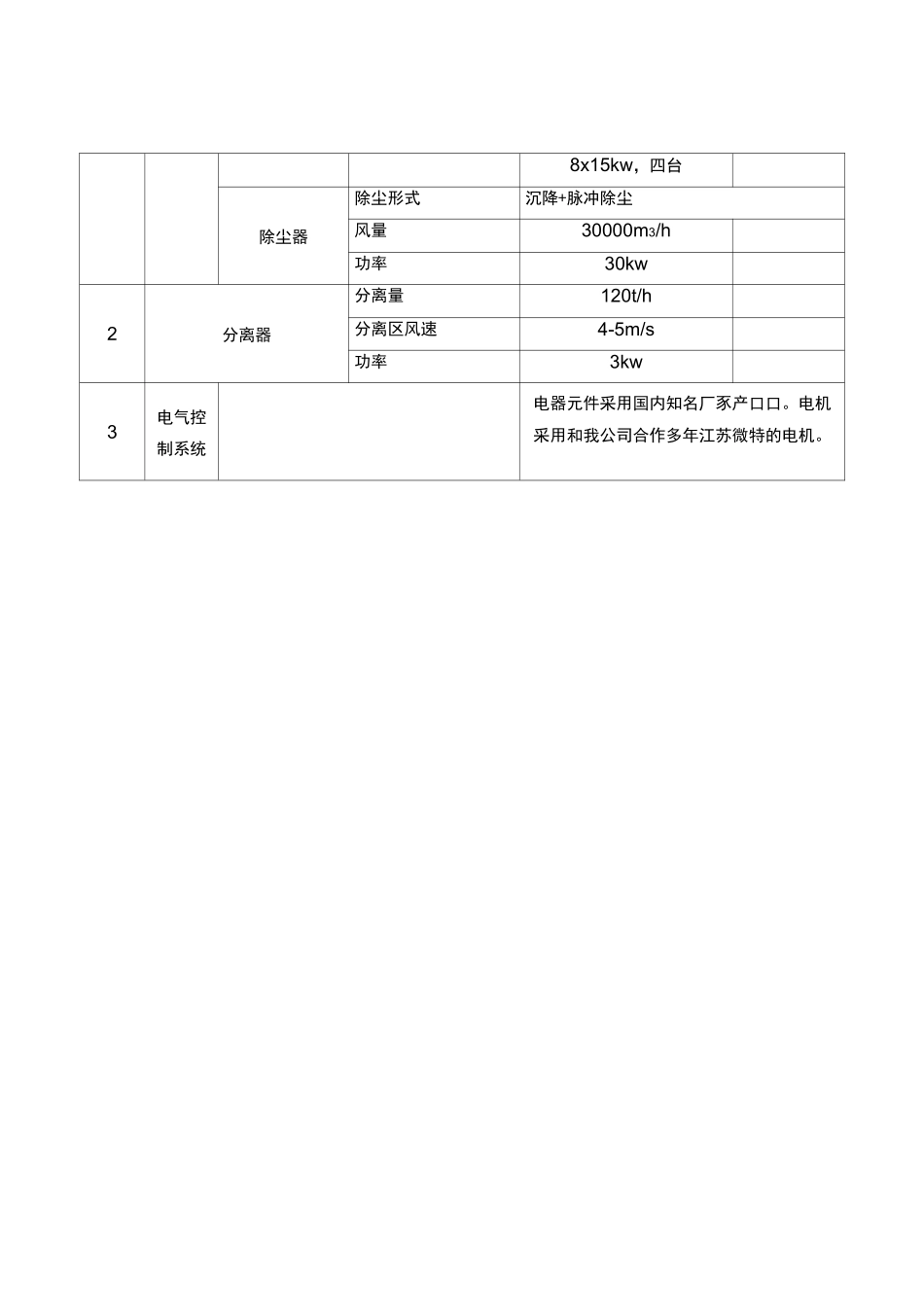

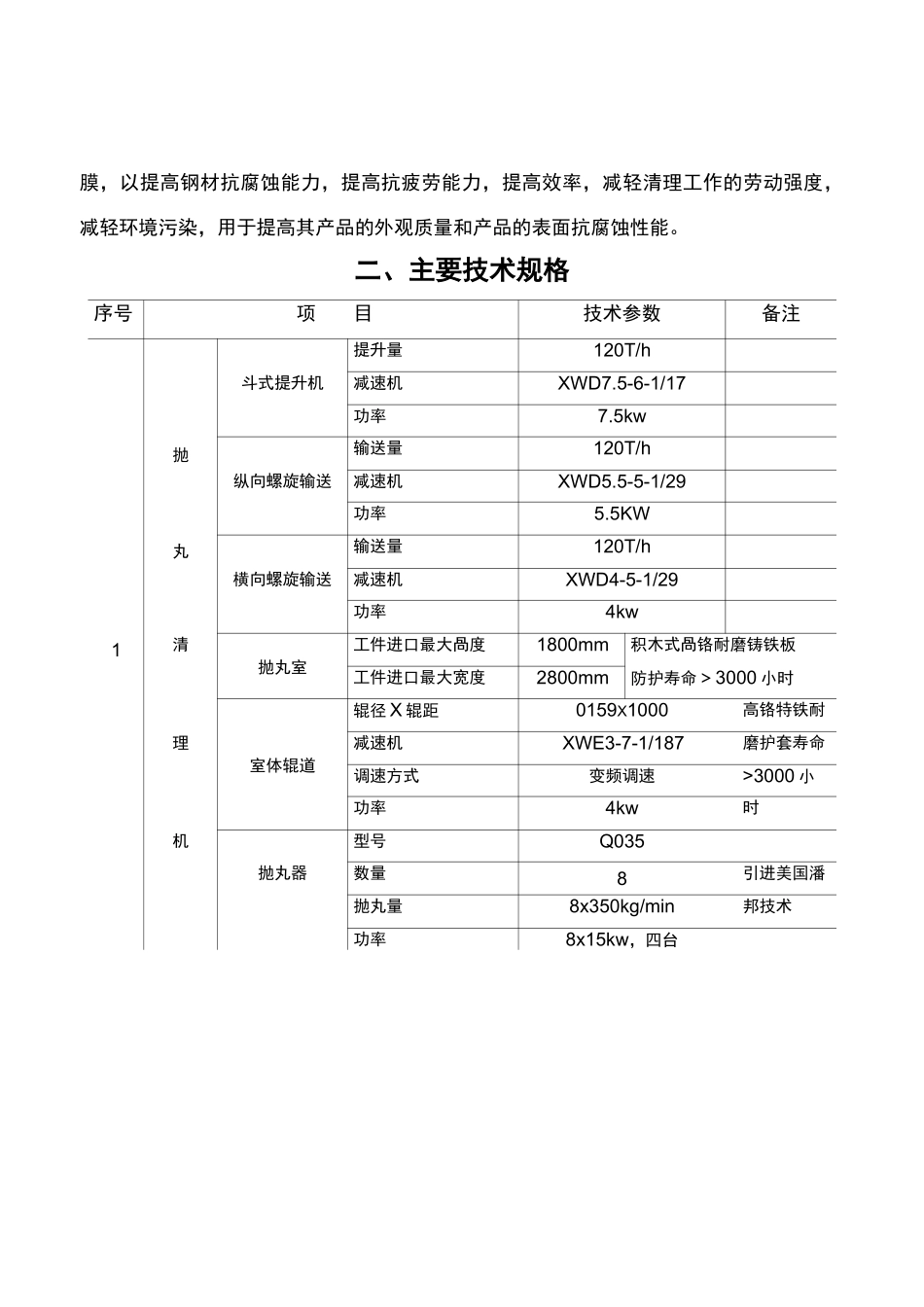

一、功能概述二、主要技术规格三、主要技术指标四、供货范围五、主要特点概述六、产品执行标准七、设备随机附件八、机器外型尺寸九、供货期十、服务质量承诺部分业绩一、设备功能概述车架抛丸机主要用于专用车车架在喷漆前对其表面进行抛丸除锈强化、喷涂防锈漆膜，以提高钢材抗腐蚀能力，提高抗疲劳能力，提高效率，减轻清理工作的劳动强度，减轻环境污染，用于提高其产品的外观质量和产品的表面抗腐蚀性能。二、主要技术规格序号项目技术参数备注提升量120T/h斗式提升机减速机XWD7.5-6-1/17功率7.5kw抛输送量120T/h纵向螺旋输送减速机XWD5.5-5-1/29功率5.5KW丸输送量120T/h横向螺旋输送减速机XWD4-5-1/29功率4kw1清抛丸室工件进口最大咼度1800mm积木式咼铬耐磨铸铁板工件进口最大宽度2800mm防护寿命＞3000 小时辊径 X 辊距0159X1000高铬特铁耐理室体辊道减速机XWE3-7-1/187磨护套寿命调速方式变频调速>3000 小功率4kw时机型号Q035抛丸器数量8引进美国潘抛丸量8x350kg/min邦技术功率8x15kw，四台8x15kw，四台除尘器除尘形式沉降+脉冲除尘风量30000m3/h功率30kw2分离器分离量120t/h分离区风速4-5m/s功率3kw3电气控制系统电器元件采用国内知名厂豕产口口。电机采用和我公司合作多年江苏微特的电机。三、主要技术指标序号项目指标1处理工件规格咼度：S1400mm宽度：S2800mm长度：S7000mm2辊道最大负荷3T/m3处理速度8 抛头：0.5—4m/min（变频调速）4表面质量等级表面清洁度GB8923-88A-BSa2.5 级表面粗糙度GB1031-83Ra12.5-50pm5环保噪音S85dB(A)符合 GBJ87-85 标准废气排放符合车间外S50mg/m3GBJ4-73 标准车间内S60mg/m3工作区有害物质含量符合 TJ36-79 标准6动力消耗总功率8 抛头：约 170kw总压缩风量S280m3/h7工作条件环境温度-13。041 工电源采用 AC380V/3~NO50HZ310kw相对湿度S90%压缩空气0.5-0.7Mpa280m3/h、主要特点概述本生产线由送进辊道、抛丸清理室、出料辊道、抛丸除尘系统、电控系统等组成。输送系统车架输送系统由送进辊道、抛丸室辊道、出料辊道组成。★抛丸系统抛丸机由前密封室、抛丸室、抛丸室辊道、后密封室、丸料循环系统和抛丸除尘系统等组成。1、密封室前后密封室各悬挂多层耐磨橡胶帘，悬挂式结构，便于拆换维修，底部毛刷排使密封更加严密，防止弹丸飞出，粉尘外逸。2、抛丸室抛丸室由室体壳、耐磨铸铁防护板、（抛丸室辊道）、抛丸器总成、抽风口、等组成。室体耐磨护板采用积木式搭接，相连的护板具有卡口式...
